Waagrechtspanner Nr.6830NI Gr.2 waagrechter Fuß AMF
Art.Nr.: N-4000604594
VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr. 6890NI · auch für die Lebensmittelindustrie geeignet
Weitere technische Eigenschaften

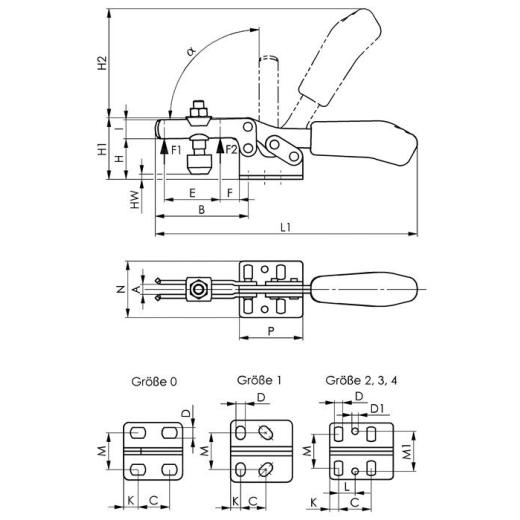

· C: 26mm · D: 5,6mm · Andrückschraube: M6 x 35 · HW min.: -1,6mm · L1: 162mm · F1: 1kN · L: 12,7mm · a*: 90° · Bauart: waagrechter Fuß · F: 16mm · P: 38mm · K: 6mm · A: 6mm · HW max.: 5mm · H1: 45mm · H2: 68mm · M1: 28,5 · Material: Edelstahl · I: 13mm · F2: 1,2kN · B: 64mm · E: 32mm · M: 19,5-29,5mm · H: 24mm · N: 42mm · D1: 5,6mm · Waagrechtspanner · Nr.6830NI Gr.2 · waagrechter Fuß AMF ·
Technische Daten
| Größe | 2 |
| Spannhöhe | 24 mm |
| Länge gespannt | 162 mm |
| Höhe gespannt | 45 mm |
| Haltekraft F2 | 1,2 kN |
| Haltekraft F1 | 1 kN |
| Bohrungs-Ø | 5,6 mm |
| Spannweite | 32 mm |
| Marke | AMF |
Angaben zur Produktsicherheit - Hier klicken für mehr Infos
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik · Waiblinger Str. 116 · 70734 Fellbach · Deutschland · amf@amf.de
Preis:
UVP 80,59 EUR
YOUR_PRICE53,90 EUR
zzgl. 19 % MwSt. zzgl. Versandkosten
