Waagrechtspanner Nr.6830NI Gr.3 waagrechter Fuß AMF
Art.Nr.: N-4000604595
VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr. 6890NI · auch für die Lebensmittelindustrie geeignet
Weitere technische Eigenschaften

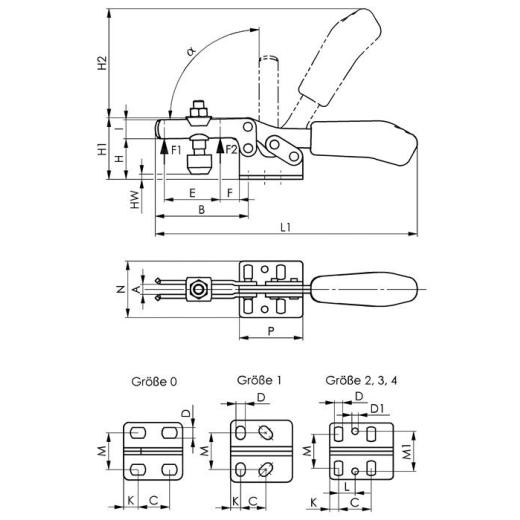

· C: 25,7mm · D: 6,5mm · Andrückschraube: M8 x 45 · HW min.: -2mm · L1: 206mm · F1: 1,8kN · L: 13mm · a*: 90° · Bauart: waagrechter Fuß · F: 14mm · P: 50mm · K: 7mm · A: 8mm · HW max.: 9mm · H1: 48,5mm · H2: 86mm · M1: 31,6 · Material: Edelstahl · I: 15mm · F2: 2,5kN · B: 73mm · E: 36mm · M: 22-31,8mm · H: 32mm · N: 44,5mm · D1: 5,1mm · Waagrechtspanner · Nr.6830NI Gr.3 · waagrechter Fuß AMF ·
Technische Daten
| Größe | 3 |
| Spannhöhe | 32 mm |
| Länge gespannt | 206 mm |
| Höhe gespannt | 48,5 mm |
| Haltekraft F2 | 2,5 kN |
| Haltekraft F1 | 1,8 kN |
| Bohrungs-Ø | 6,5 mm |
| Spannweite | 36 mm |
| Marke | AMF |
Angaben zur Produktsicherheit - Hier klicken für mehr Infos
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik · Waiblinger Str. 116 · 70734 Fellbach · Deutschland · amf@amf.de
Preis:
UVP 95,71 EUR
YOUR_PRICE60,90 EUR
zzgl. 19 % MwSt. zzgl. Versandkosten
