Waagrechtspanner Nr.6830S Gr.3 waagrechter Fuß Sicherheitsverriegelung AMF

Art.Nr.: N-4000604596

mit waagrechtem Fuß · mit Sicherheitsverriegelung · für Spannstellung und geöffnete Stellung

Weitere technische Eigenschaften

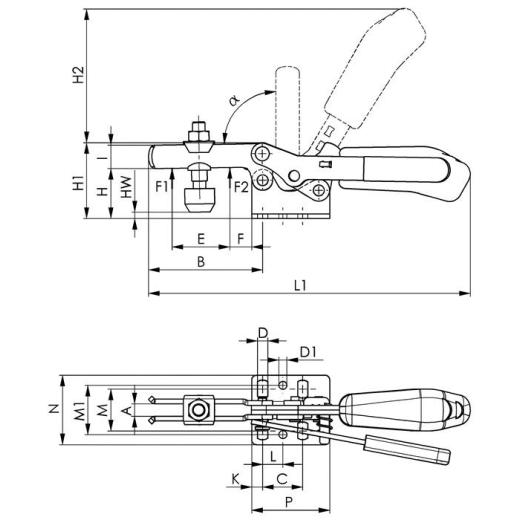

· C: 25,7mm · D: 6,5mm · a: 90° · Andrückschraube: M8 x 45 · HW min.: -2mm · L1: 206mm · F1: 1,8kN · L: 13mm · Bauart: waagrechter Fuß · F: 14mm · P: 50mm · K: 7mm · A: 8mm · HW max.: 9mm · H1: 48,5mm · H2: 86mm · M1: 31,6mm · I: 15mm · F2: 2,5kN · B: 73mm · E: 38mm · M: 22-31,8mm · H: 32mm · N: 45,5mm · D1: 5,1mm · Waagrechtspanner Nr.6830S · Gr.3 waagrechter Fuß · Sicherheitsverriegelung ·

Technische Daten

Größe3
Spannhöhe32 mm
Länge gespannt206 mm
Höhe gespannt48,5 mm
Haltekraft F22,5 kN
Haltekraft F11,8 kN
Bohrungs-Ø6,5 mm
EigenschaftSicherheitsverriegelung
Spannweite38 mm
MarkeAMF
Angaben zur Produktsicherheit - Hier klicken für mehr Infos

Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik · Waiblinger Str. 116 · 70734 Fellbach · Deutschland · amf@amf.de

Preis:

UVP 94,87 EUR
YOUR_PRICE60,90 EUR

zzgl. 19 % MwSt. zzgl. Versandkosten
