Senkrechtspanner Nr.6804 Gr.3 waagrechter Fuß AMF

Art.Nr.: N-4000604426

mit waagrechtem Fuß (Haltearm massiv)

Weitere technische Eigenschaften

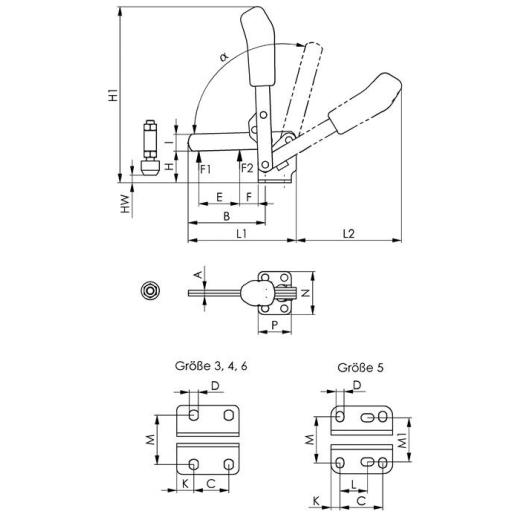

· A: 6mm · C: 20mm · D: 7,5mm · a: 105° · L2: 116,5mm · HW min.: 0mm · L1: 108,5mm · HW max.: 12mm · H1: 186mm · F1: 1,4kN · L: -mm · M1: -mm · Bohrungs-Ø: 7,5 mm · a*: 60° · I: 18mm · F2: 2,5kN · F: 19,5mm · B: 81mm · P: 35mm · K: 7,5mm · E: 43mm · M: 32,5mm · H: 33,5mm · N: 46mm · Spannweite: 43 mm · Senkrechtspanner Nr.6804 · Gr.3 waagrechter Fuß AMF ·

Technische Daten

Größe3
AndrückschraubeM8 x 45
Höhe gespannt186 mm
Spannhöhe33,5 mm
Haltekraft F22,5 kN
Fußgröße46 x 35
Haltekraft F11,4 kN
Bauartwaagrechter Fuß
Länge geöffnet108,5 x 116,5
MarkeAMF
Angaben zur Produktsicherheit - Hier klicken für mehr Infos

Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik · Waiblinger Str. 116 · 70734 Fellbach · Deutschland · amf@amf.de

Preis:

UVP 60,42 EUR
YOUR_PRICE38,90 EUR

zzgl. 19 % MwSt. zzgl. Versandkosten
