Senkrechtspanner Nr.6811P Gr.4 waagrechter Fuß schwer AMF
Art.Nr.: N-4000604371
schwer · mit waagrechtem Fuß · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert
Weitere technische Eigenschaften

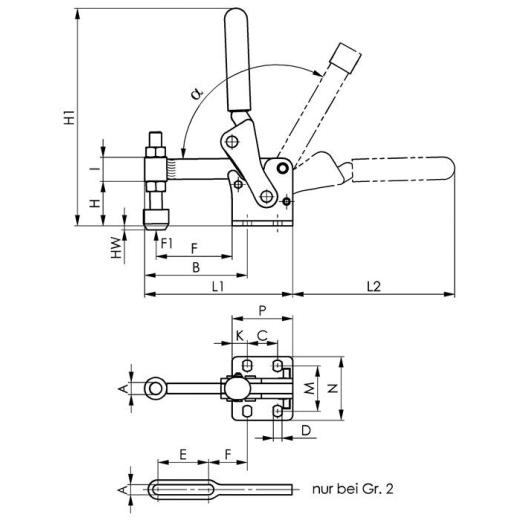

· A: 12,2mm · C: 30mm · D: 8,5mm · L2: 160mm · HW min.: -19mm · L1: 146mm · HW max.: 14mm · H1: 216mm · F1: 5kN · Bohrungs-Ø: 8,5 mm · a*: 120° · I: 24mm · F: 75mm · B: 100mm · P: 60mm · Eigenschaft: schwer · K: 15mm · M: 45mm · H: 44mm · N: 65mm · Spannweite: · Senkrechtspanner Nr.6811P · Gr.4 waagrechter Fuß · schwer AMF ·
Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau
Technische Daten
| Größe | 4 |
| Andrückschraube | M12 x 80 |
| Höhe gespannt | 216 mm |
| Spannhöhe | 44 mm |
| Fußgröße | 65 x 60 |
| Haltekraft F1 | 5 kN |
| Bauart | waagrechter Fuß |
| Länge geöffnet | 146 x 160 |
| Marke | AMF |
Angaben zur Produktsicherheit - Hier klicken für mehr Infos
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik · Waiblinger Str. 116 · 70734 Fellbach · Deutschland · amf@amf.de
Preis:
UVP 240,25 EUR
YOUR_PRICE158,90 EUR
zzgl. 19 % MwSt. zzgl. Versandkosten
