Senkrechtspanner Nr.6812P Gr.4 senkrechter Fuß schwer AMF
Art.Nr.: N-4000604376
schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert
Weitere technische Eigenschaften

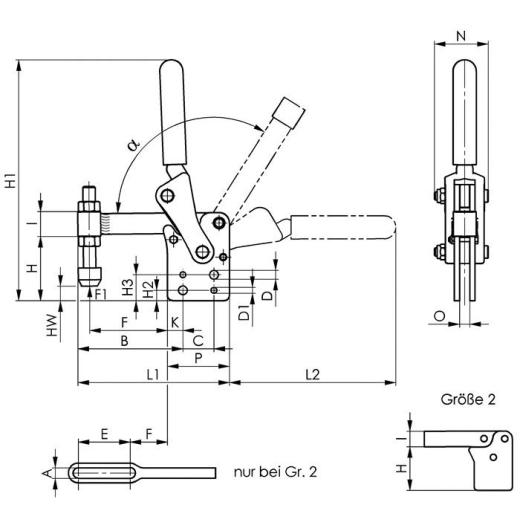

· A: 12,2mm · C: 30mm · D: 8,5mm · L2: 161mm · HW min.: -1mm · L1: 146mm · HW max.: 35mm · H1: 233mm · F1: 10kN · H2: 10mm · O: 10mm · Bohrungs-Ø: 8,5 mm · a*: 120° · I: 24mm · F: 75mm · B: 101mm · P: 60mm · Eigenschaft: schwer · K: 15mm · H: 62mm · H3: 25mm · N: 52mm · D1: 5,7mm · Spannweite: · Senkrechtspanner Nr.6812P · Gr.4 senkrechter Fuß · schwer AMF ·
Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau
Technische Daten
| Größe | 4 |
| Andrückschraube | M12 x 80 |
| Höhe gespannt | 233 mm |
| Spannhöhe | 62 mm |
| Fußgröße | 52 x 60 |
| Haltekraft F1 | 10 kN |
| Bauart | senkrechter Fuß |
| Länge geöffnet | 146 x 161 |
| Marke | AMF |
Angaben zur Produktsicherheit - Hier klicken für mehr Infos
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik · Waiblinger Str. 116 · 70734 Fellbach · Deutschland · amf@amf.de
Preis:
UVP 240,25 EUR
YOUR_PRICE158,90 EUR
zzgl. 19 % MwSt. zzgl. Versandkosten
