Senkrechtspanner Nr.6812P Gr.8 senkrechter Fuß schwer AMF
Art.Nr.: N-4000604378
schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert
Weitere technische Eigenschaften

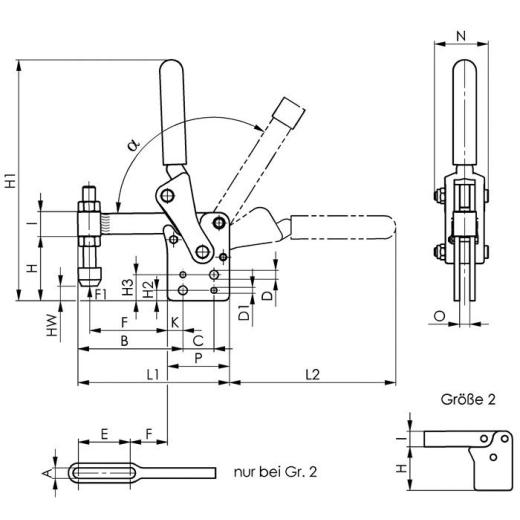

· A: 12,2mm · C: 55mm · D: 12,5mm · L2: 219mm · HW min.: 25mm · L1: 226mm · HW max.: 76mm · H1: 338mm · F1: 20kN · H2: 15mm · O: 16mm · Bohrungs-Ø: 12,5 mm · a*: 120° · I: 36mm · F: 120mm · B: 151mm · P: 95mm · Eigenschaft: schwer · K: 20mm · H: 106mm · H3: 40mm · N: 76mm · D1: 9,7mm · Spannweite: · Senkrechtspanner Nr.6812P · Gr.8 senkrechter Fuß · schwer AMF ·
Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau
Technische Daten
| Größe | 8 |
| Andrückschraube | M12 x 110 |
| Höhe gespannt | 338 mm |
| Spannhöhe | 106 mm |
| Fußgröße | 76 x 95 |
| Haltekraft F1 | 20 kN |
| Bauart | senkrechter Fuß |
| Länge geöffnet | 226 x 219 |
| Marke | AMF |
Angaben zur Produktsicherheit - Hier klicken für mehr Infos
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik · Waiblinger Str. 116 · 70734 Fellbach · Deutschland · amf@amf.de
Preis:
UVP 299,92 EUR
YOUR_PRICE220,90 EUR
zzgl. 19 % MwSt. zzgl. Versandkosten
