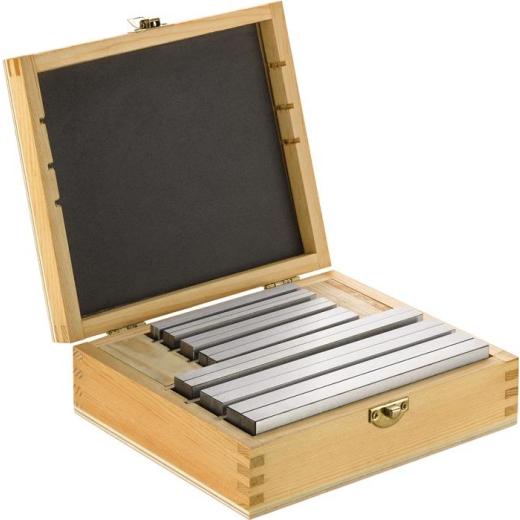

Parallelunterlagensatz DIN 6346S Inh.3 PA Gr.20-100 Stand.L.250mm AMF

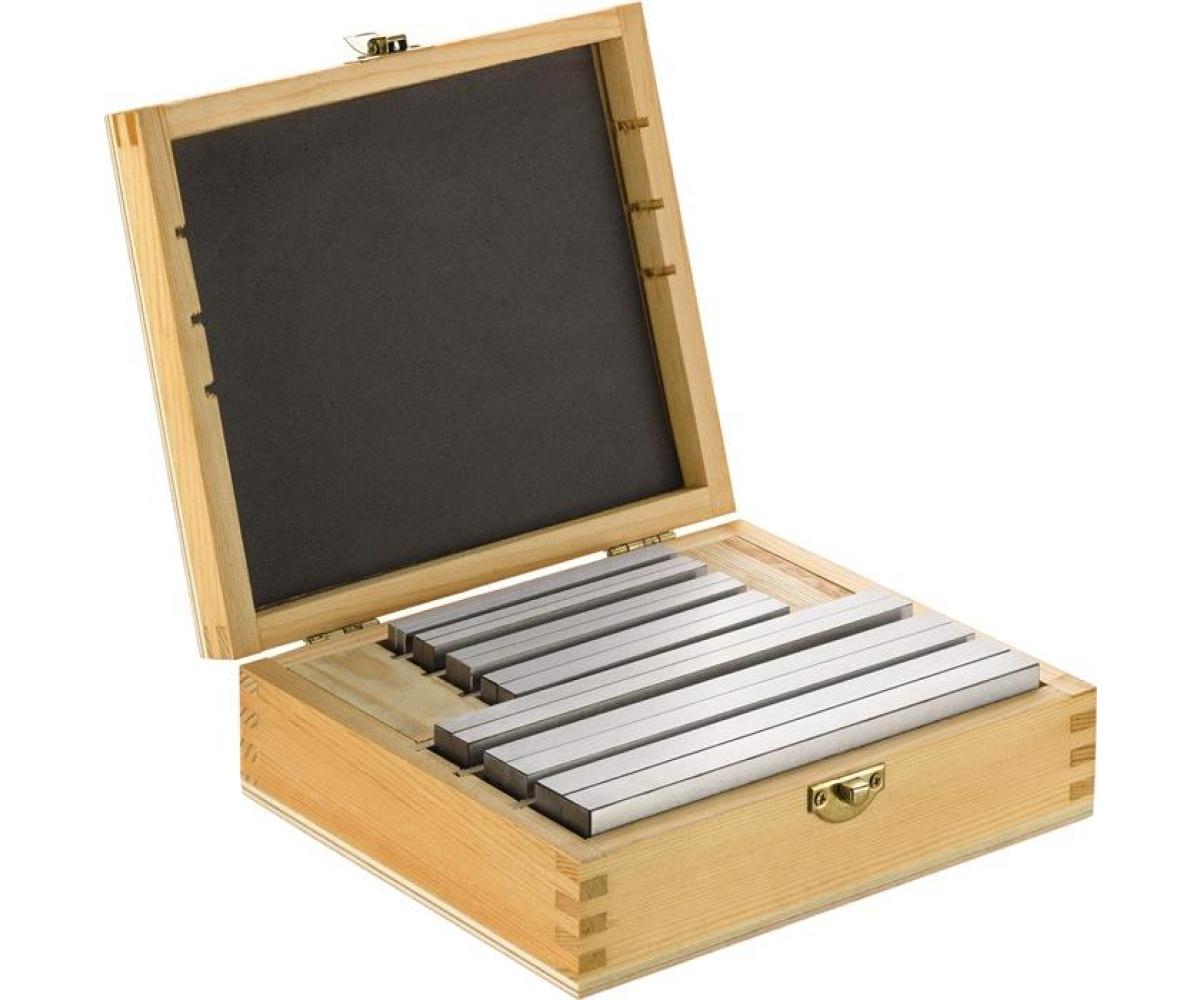

im Holzkasten · mit abnehmbarem Klappdeckel · die Parallelstücke werden als Unterlagen oder Zwischenlagen auf Werkzeugmaschinen verwendet · für Maschinenschraubstöcke oder Anreißplatten sind sie zur parallelen Auflage von Werkstücken unentbehrlich · die Parallelstücke können flach- oder hochkant verwendet werden · die große Genauigkeit ermöglicht das Aufeinanderlegen zweier Größen · Paartoleranz in Höhe tp2 und Breite tp1 nach IT5 · Nennmaße nach ISO 2768 m

Weitere technische Eigenschaften
· Inhalt: 3 Paar · Parallelunterlagensatz · DIN 6346S Inh.3 PA · Gr.20-100 Stand.L.250mm · Größe 2,5 - 25 mm, Inhalt je 1 Paar: Länge 63 mm: 8 x 2,5 / 10 x 3,2 / 12 x 4,0 / 16 x 5,0 / 20 x 6,3 (H x B) Länge 100 mm: 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 (H x B) Größe 4 - 40 mm, Inhalt je 1 Paar: Länge 100 mm: 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 (H x B) Länge 160 mm: 25 x 8,0 / 32 x 10,0 / 40 x 12,0 (H x B) Größe 8 - 63 mm, Inhalt je 1 Paar: Länge 100 mm: 25 x 8,0 / 32 x 10,0 / 40 x 12,0 (H x B) Länge 160 mm: 50 x 16,0 / 63 x 20,0 (H x B) Größe 20 - 100 mm, Inhalt je 1 Paar: Länge 250 mm: 63 x 20,0 / 80 x 25,0 / 100 x 32,0 (H x B) Größe 4 - 32 mm, Inhalt je 1 Paar: Länge 100 mm: 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 / 32 x 10,0 (H x B) Größe 8 - 50 mm, Inhalt je 1 Paar: Länge 160 mm: 25 x 8,0 / 32 x 10,0 / 40 x 12,0 / 50 x 16,0 (H x B) ·

Technische Daten

Größe	20-100 mm
Länge	250 mm
Breite	20-32 mm
Ausführung	Standard
Höhe	63-100 mm
Marke	AMF

Angaben zur Produktsicherheit - Hier klicken für mehr Infos

Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik · Waiblinger Str. 116 · 70734 Fellbach · Deutschland · amf@amf.de
