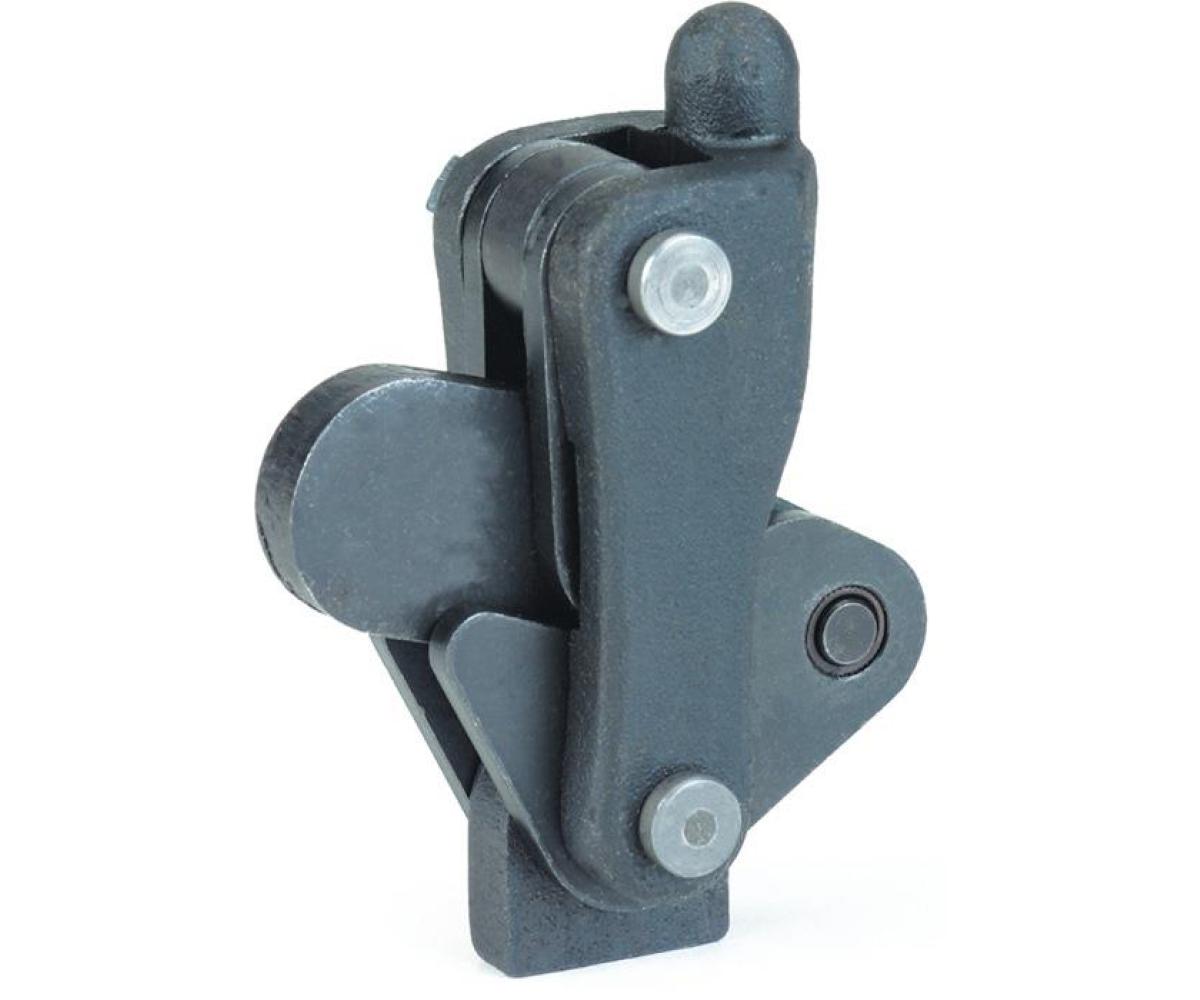

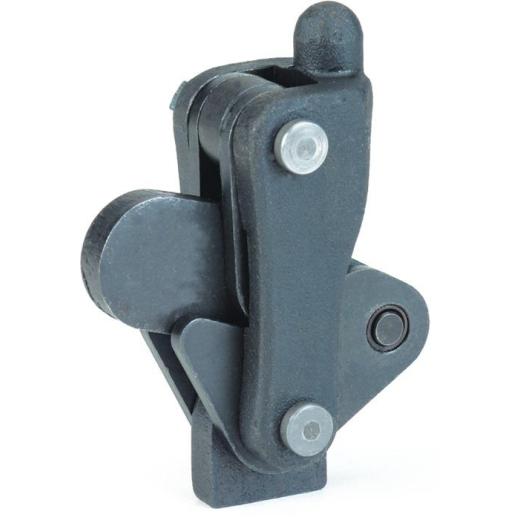

Modulspanner Nr.6809P Gr.10 m.Schwenkfuß schweißbar AMF

mit Schwenkfuß, schweißbare Ausführung · Getriebe unter Winkelstellung anschweißbar · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

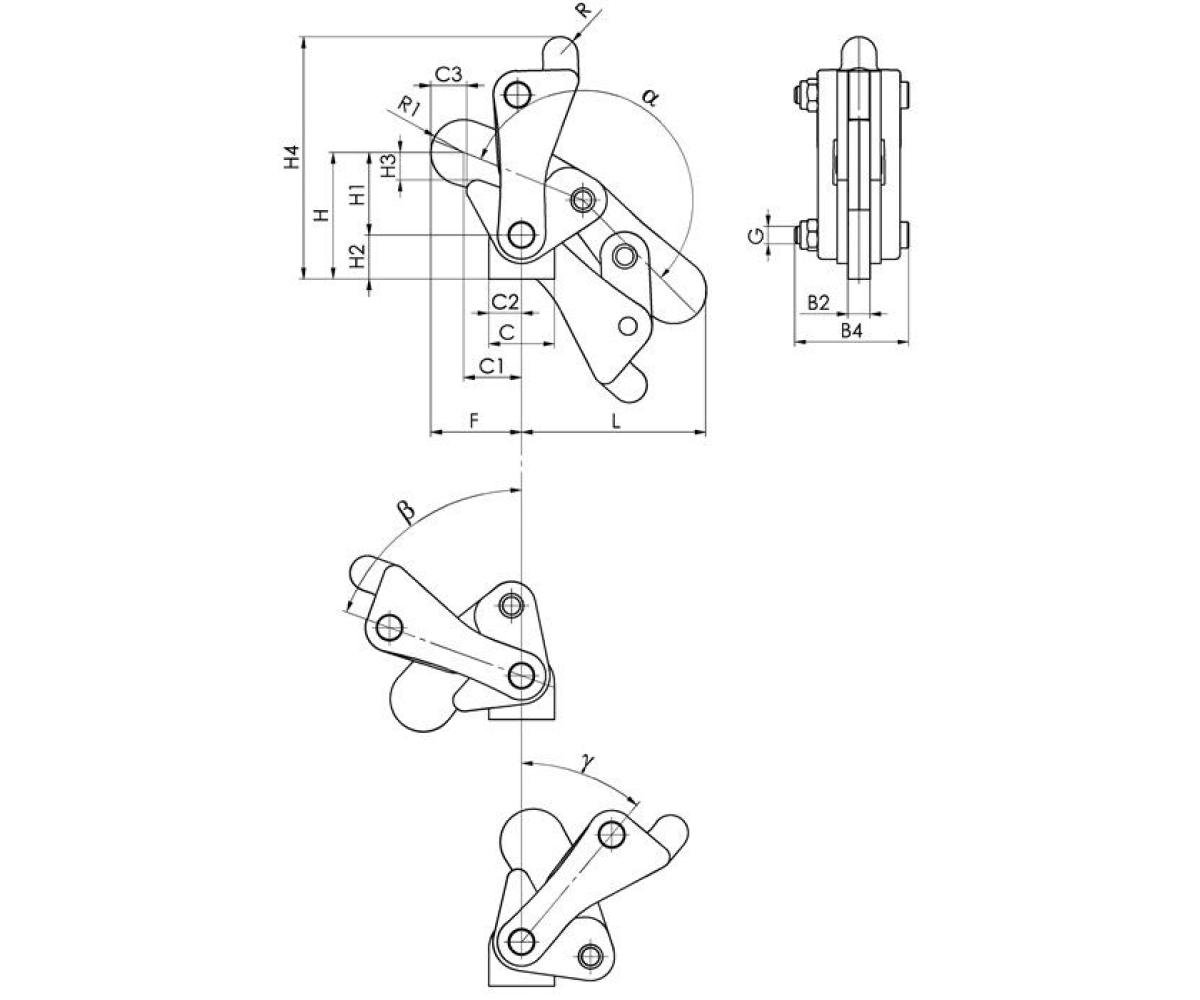

· C: 70mm · H4: 210mm · B2: 20mm · C3: 22mm · a: 200° · R1: 25mm · G: M16 · H1: 83mm · b: 60° · F1: 34kN · H2: 33,5mm · L: 155mm · B4: 90mm · F: 77mm · R: 14mm · C1: 70mm · H: 117mm · H3: 25mm · C2: 35mm · g: 28° · Modulspanner Nr.6809P · Gr.10 m.Schwenkfuß · schweißbar AMF ·
Hinweis: Individuell zu ergänzen, ganz nach den Anforderungen des Betriebsmittel- oder Vorrichtungsbaues

Technische Daten

Größe	10
Anwendung	schweißbar
Bauart	mit Schwenkfuß
Marke	AMF
