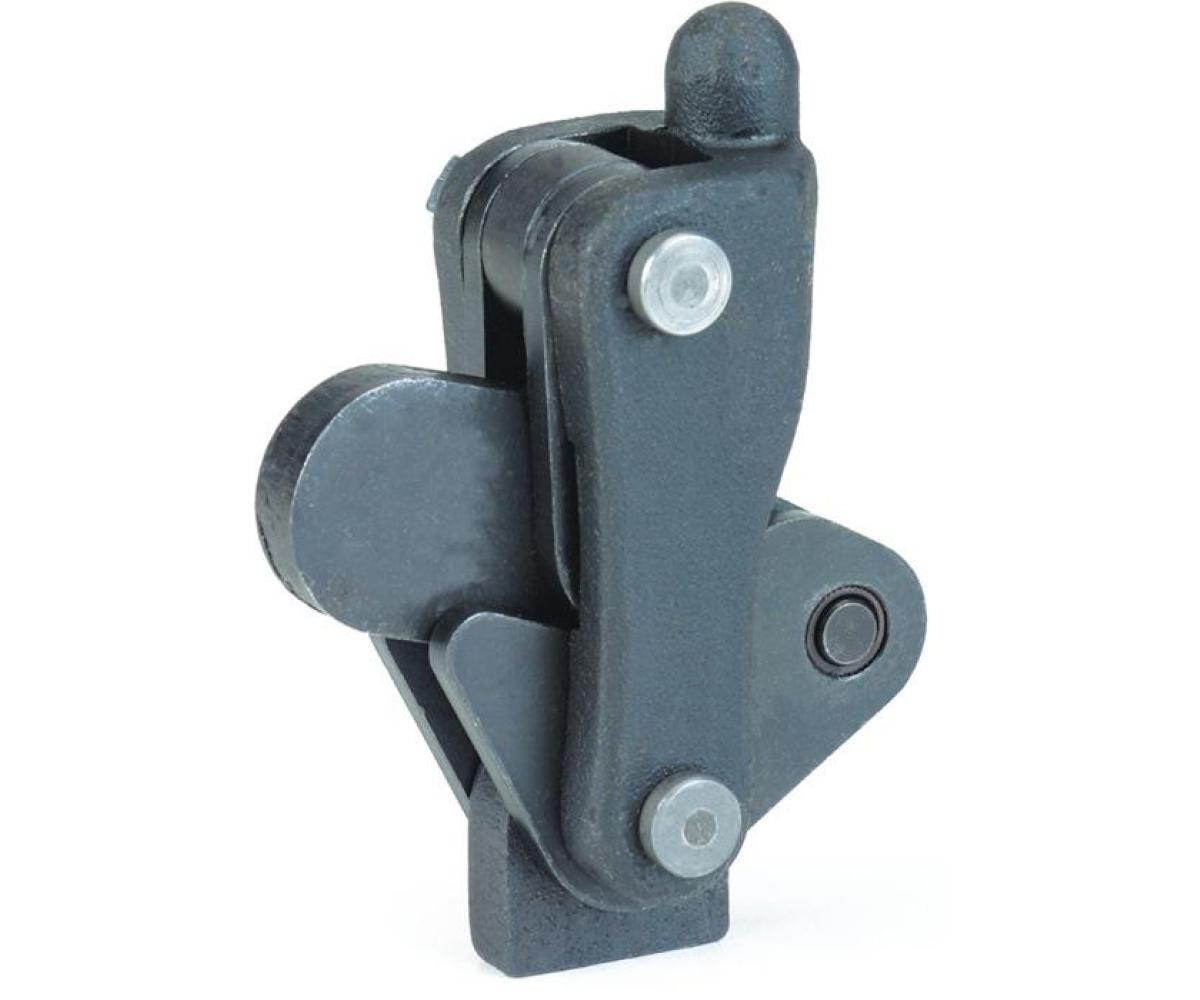

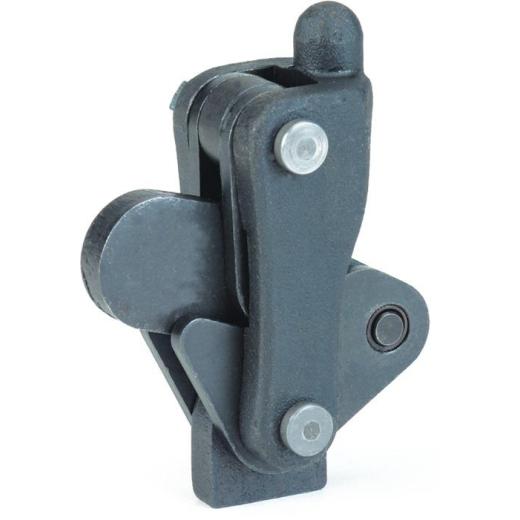

Modulspanner Nr.6809P Gr.2 m.Schwenkfuß schweißbar AMF

mit Schwenkfuß, schweißbare Ausführung · Getriebe unter Winkelstellung anschweißbar · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

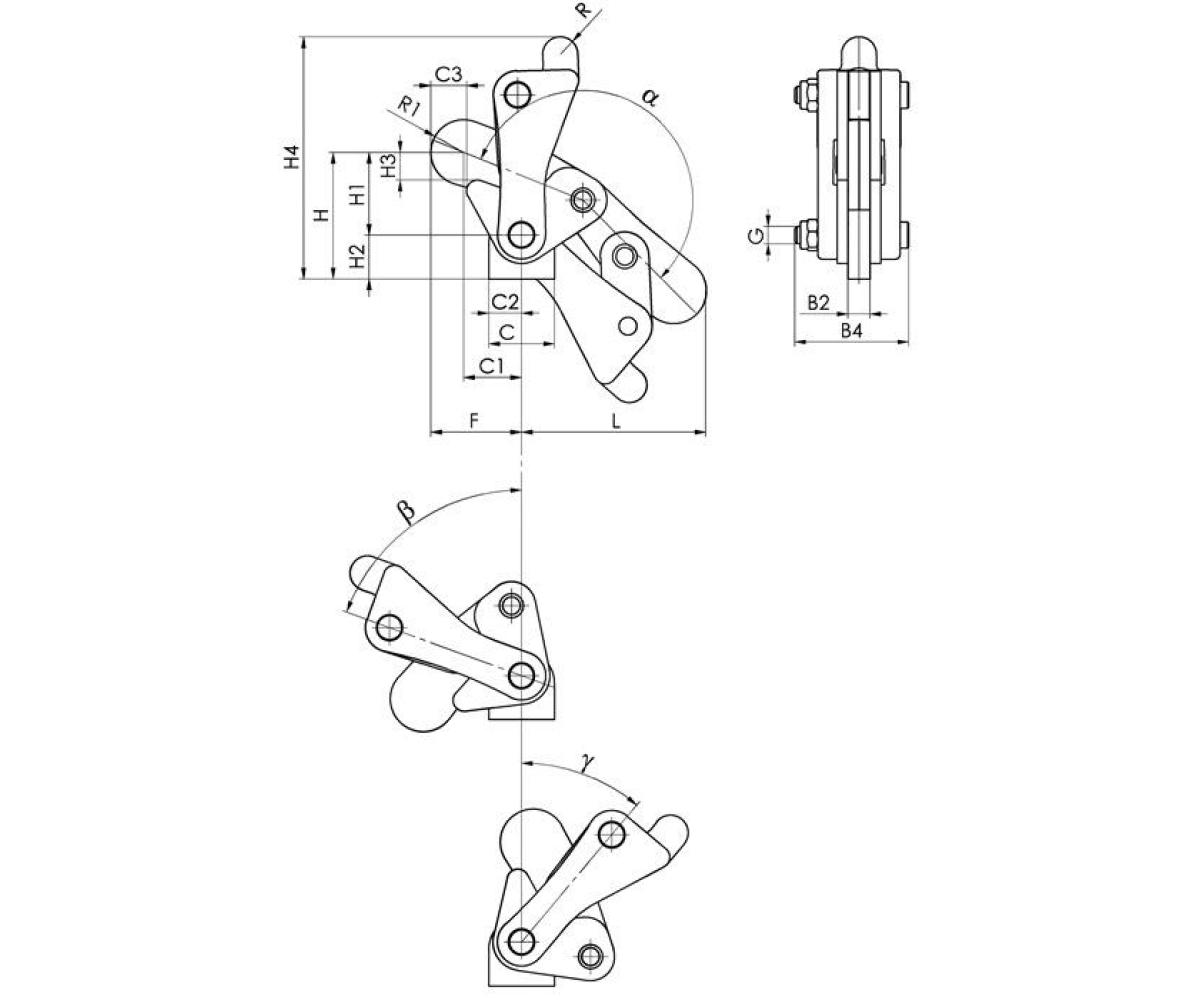

· C: 22mm · H4: 76mm · B2: 6mm · C3: 12mm · a: 200° · R1: 10mm · G: M6 · H1: 18mm · b: 70° · F1: 2,5kN · H2: 20mm · L: 58mm · B4: 31mm · F: 32mm · R: 5mm · C1: 22mm · H: 38mm · H3: 5mm · C2: 11mm · g: 40° · Modulspanner Nr.6809P · Gr.2 m.Schwenkfuß · schweißbar AMF ·
Hinweis: Individuell zu ergänzen, ganz nach den Anforderungen des Betriebsmittel- oder Vorrichtungsbaues

Technische Daten

Größe	2
Anwendung	schweißbar
Bauart	mit Schwenkfuß
Marke	AMF
