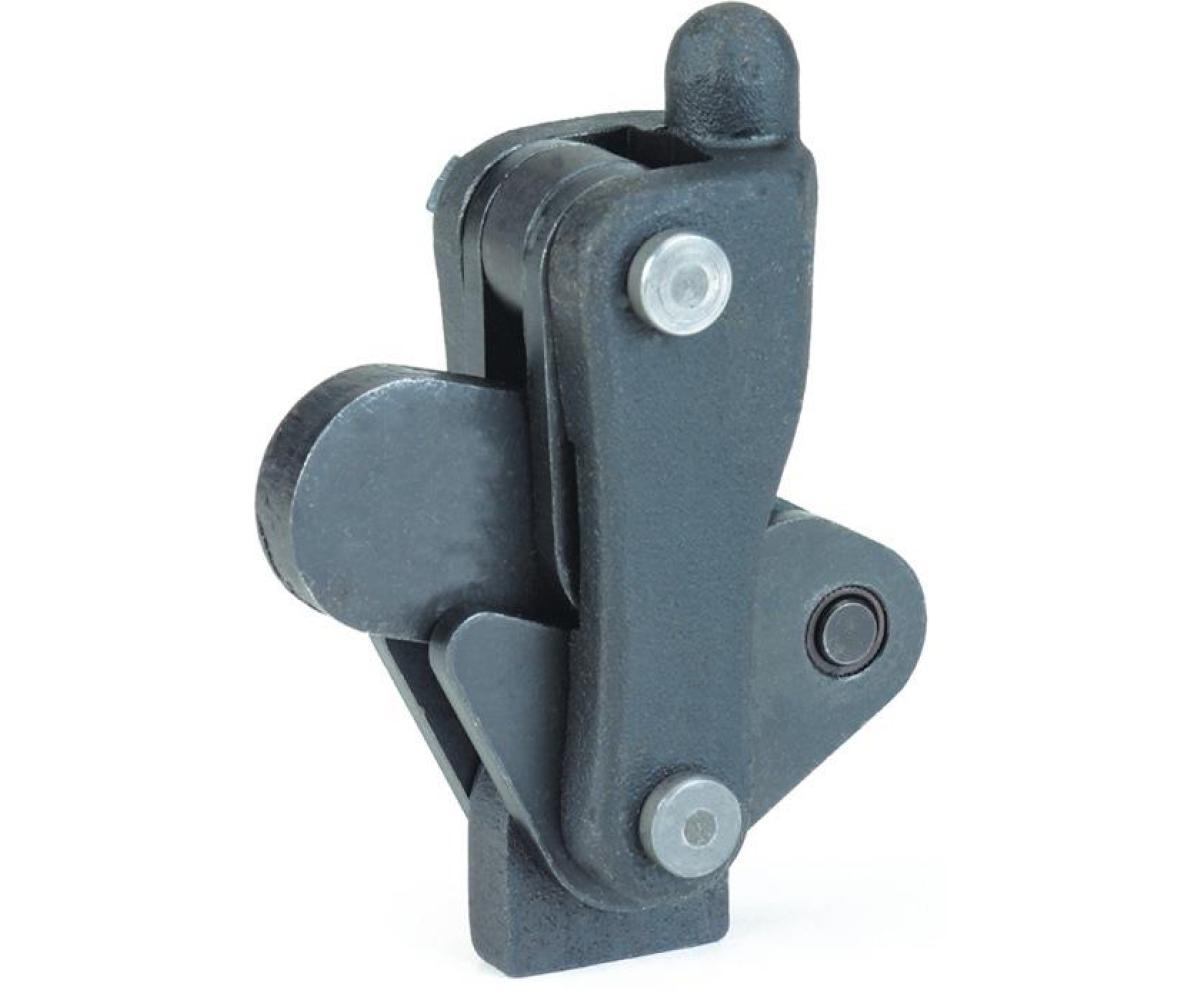

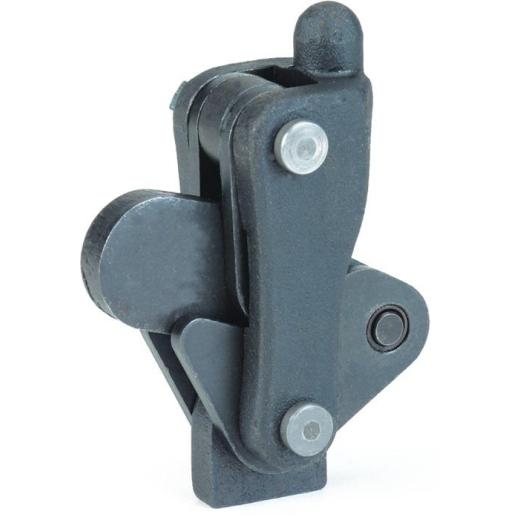

Modulspanner Nr.6809P Gr.4 m.Schwenkfuß schweißbar AMF

mit Schwenkfuß, schweißbare Ausführung · Getriebe unter Winkelstellung anschweißbar · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

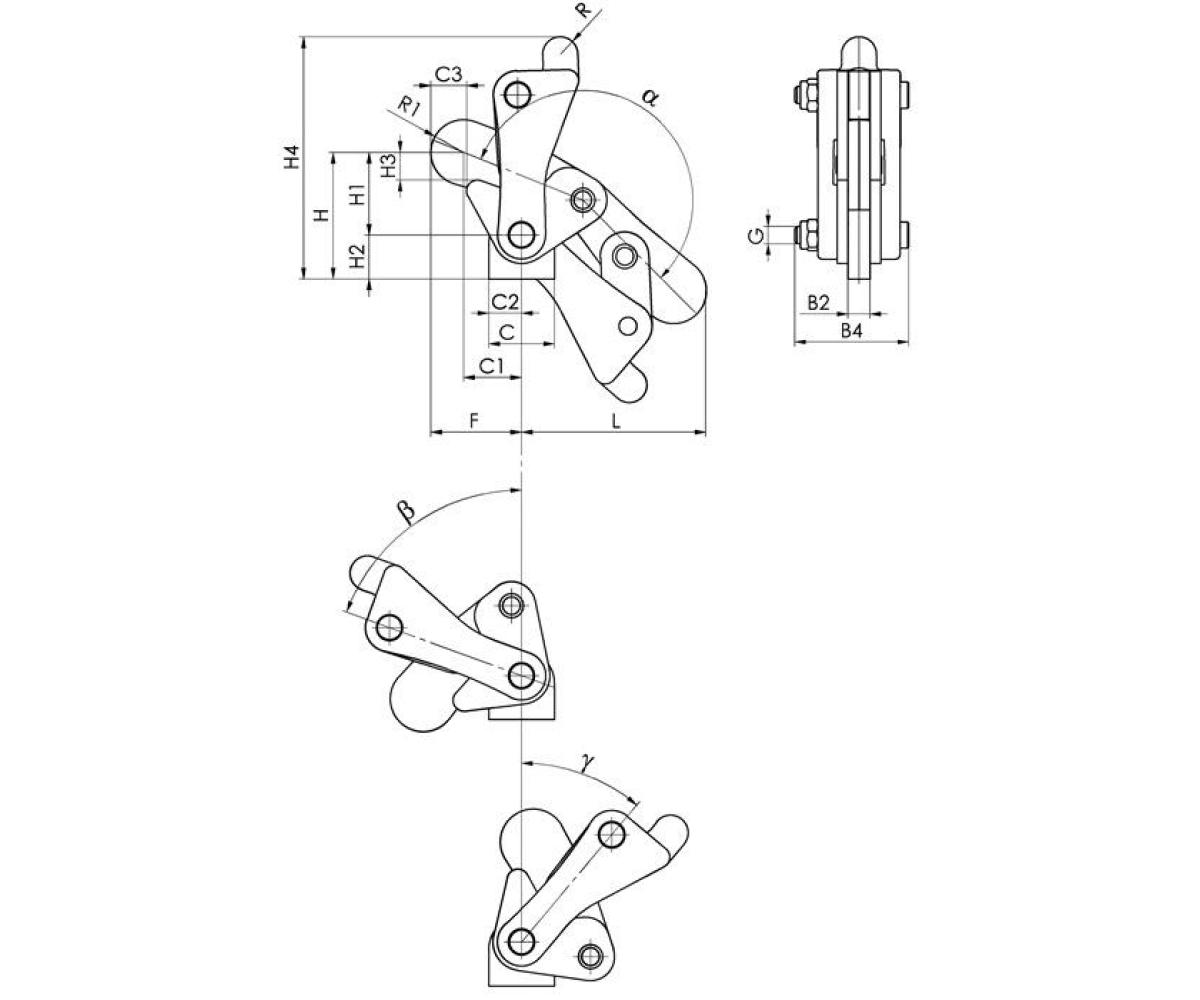

· C: 30mm · H4: 112mm · B2: 10mm · C3: 16mm · a: 200° · R1: 15mm · G: M8 · H1: 38mm · b: 70° · F1: 7kN · H2: 20mm · L: 82mm · B4: 52mm · F: 41mm · R: 8mm · C1: 26mm · H: 58mm · H3: 12mm · C2: 15mm · g: 40° · Modulspanner Nr.6809P · Gr.4 m.Schwenkfuß · schweißbar AMF ·
Hinweis: Individuell zu ergänzen, ganz nach den Anforderungen des Betriebsmittel- oder Vorrichtungsbaues

Technische Daten

Größe	4
Anwendung	schweißbar
Bauart	mit Schwenkfuß
Marke	AMF
