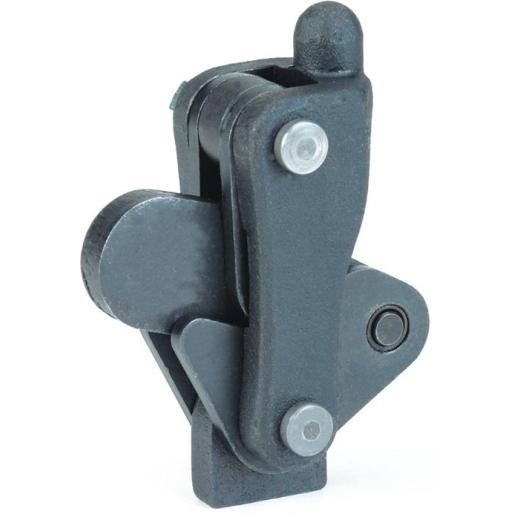

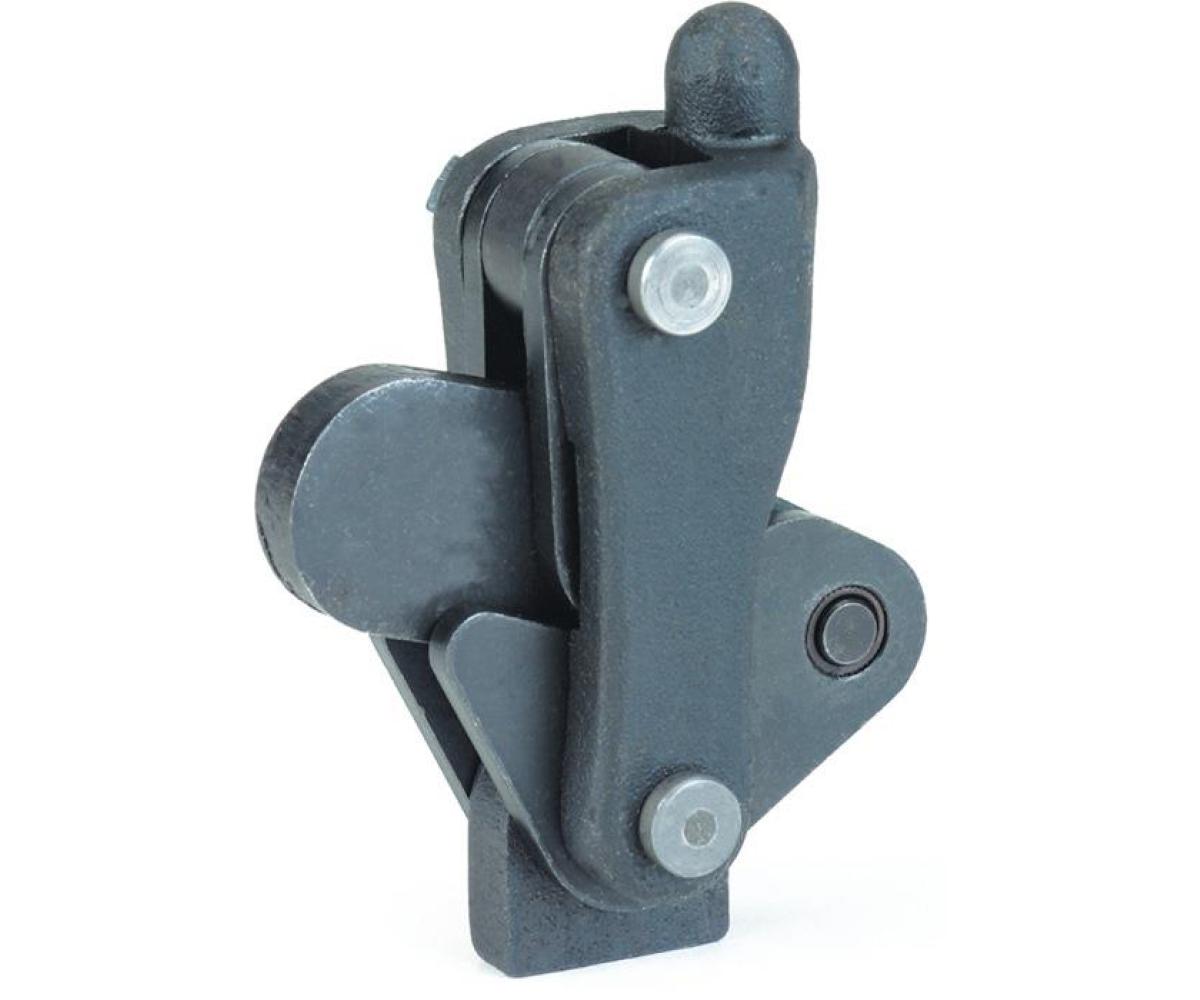

Modulspanner Nr.6809P Gr.6 m.Schwenkfuß schweißbar AMF

mit Schwenkfuß, schweißbare Ausführung · Getriebe unter Winkelstellung anschweißbar · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

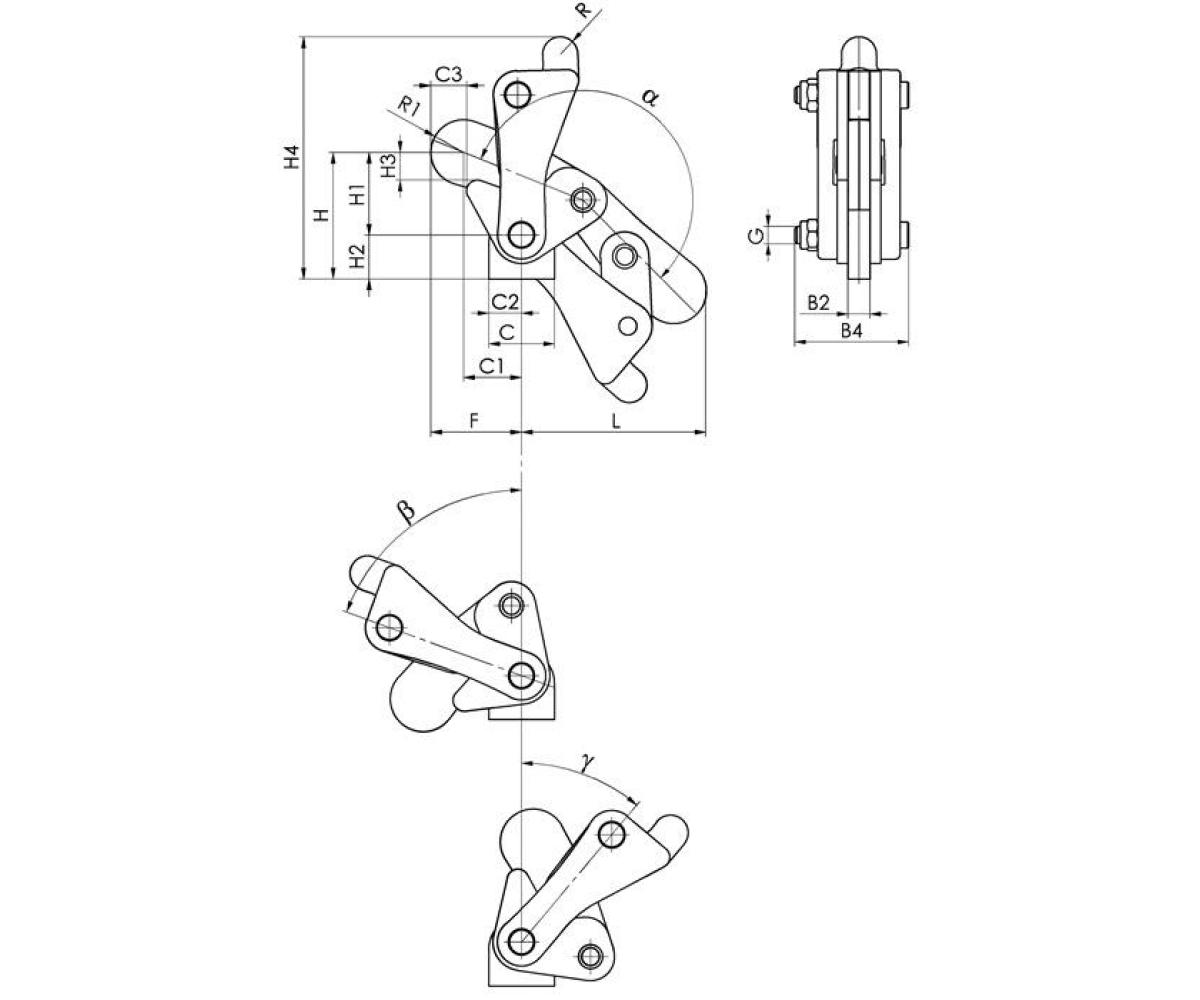

· C: 36mm · H4: 145mm · B2: 12mm · C3: 20mm · a: 200° · R1: 18mm · G: M10 · H1: 50mm · b: 70° · F1: 11kN · H2: 28mm · L: 105mm · B4: 60mm · F: 55mm · R: 11mm · C1: 36mm · H: 78mm · H3: 16mm · C2: 18mm · g: 40° · Modulspanner Nr.6809P · Gr.6 m.Schwenkfuß · schweißbar AMF ·
Hinweis: Individuell zu ergänzen, ganz nach den Anforderungen des Betriebsmittel- oder Vorrichtungsbaues

Technische Daten

Größe	6
Anwendung	schweißbar
Bauart	mit Schwenkfuß
Marke	AMF
