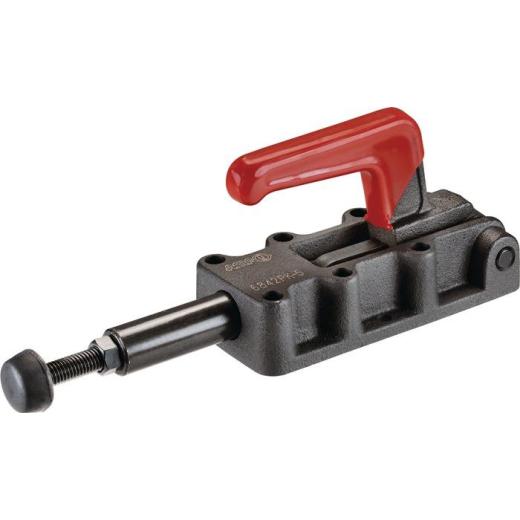

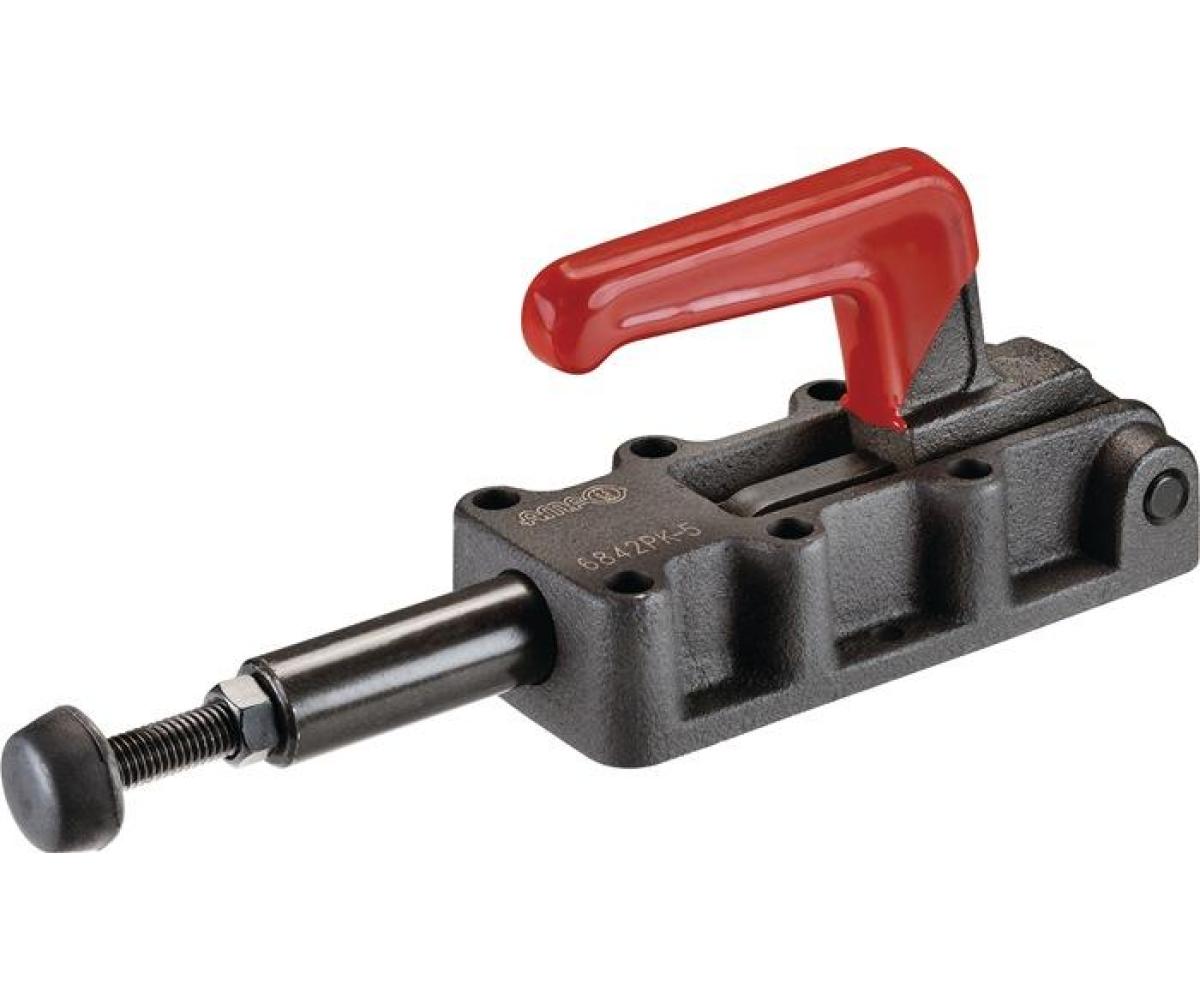

Schubstangenspanner Nr.6842PK Gr.5 schwer massiver Handhebel AMF

schwer · mit massivem Handhebel · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · mit langer Schubstangenführung · Grundkörper aus Temperguss, brüniert · gehärtete Bolzen · Hebelteile und Schubstange aus Vergütungsstahl, brüniert · Handgriff aus rotem, ölbeständigem Kunststoff · komplett mit vergüteter, verzinkter Andrückschraube

Weitere technische Eigenschaften

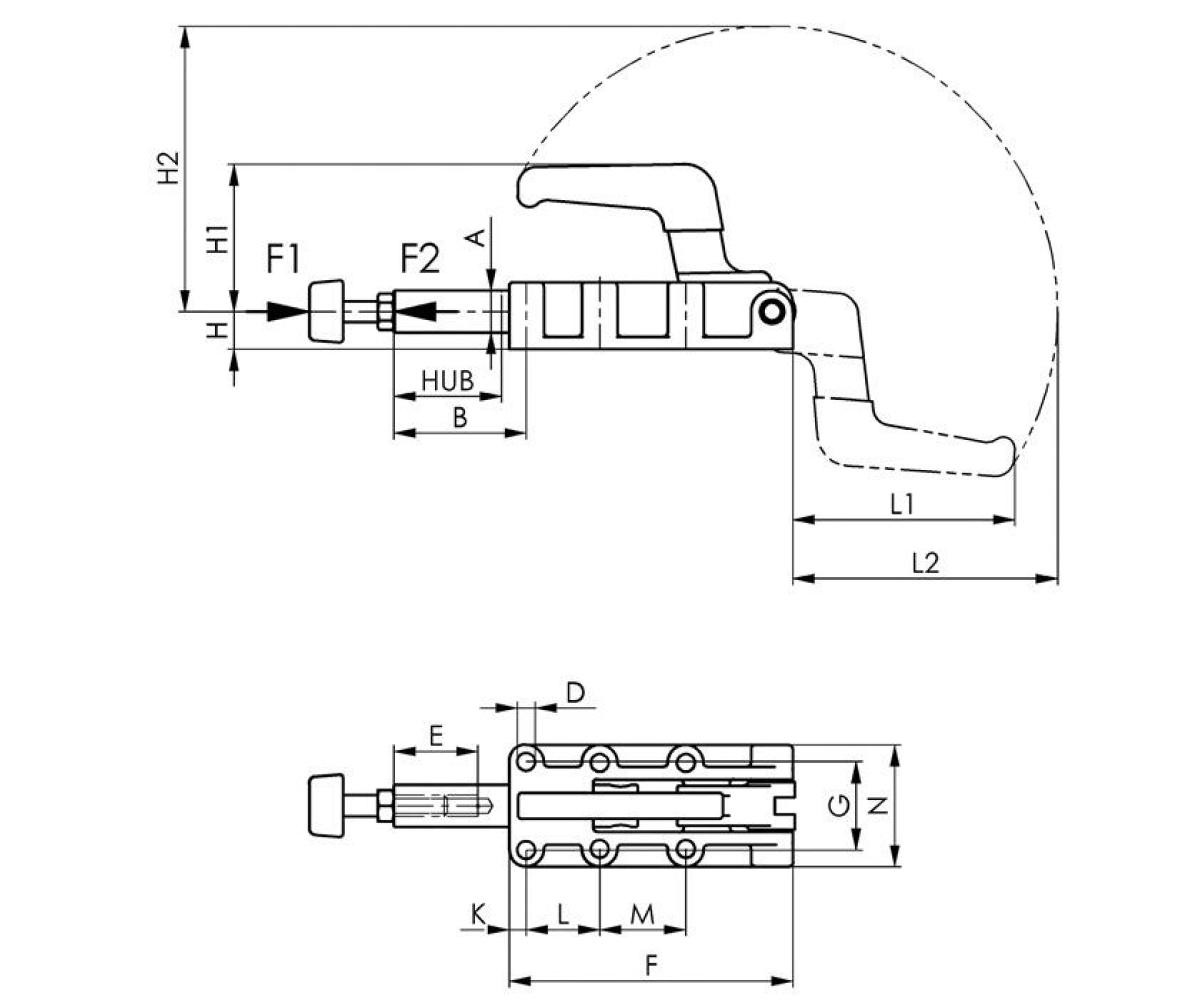

· A: 20mm · D: 8,5mm · L2: 126mm · G: 41mm · L1: 105mm · Ausstattung: massiver Handhebel · H1: 70mm · F1: 12kN · H2: 136mm · L: 35mm · Bohrungs-Ø: 8,5 mm · F2: 12kN · F: 137mm · B: 63mm · Eigenschaft: schwer · K: 8mm · E: 50mm · M: 41mm · H: 18mm · N: 58mm · Schubstangenspanner · Nr.6842PK Gr.5 schwer · massiver Handhebel AMF ·

Technische Daten

Größe	5
Andrückschraube	M10 x 50
Hub	50
Länge gespannt	105 mm
Höhe gespannt	70 mm
Höhe geöffnet	136 mm
Spannhöhe	18 mm
Haltekraft F2	12 kN
Haltekraft F1	12 kN
Marke	AMF
