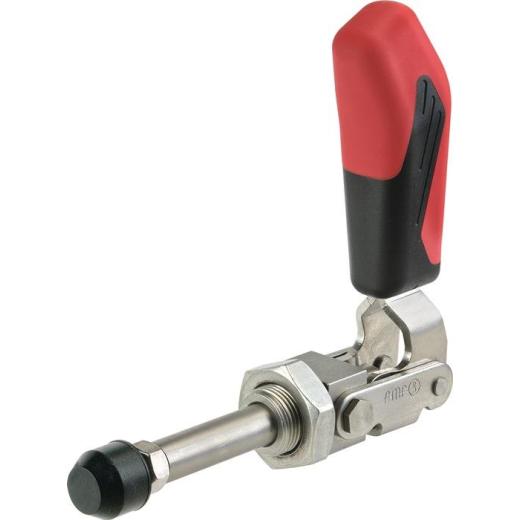

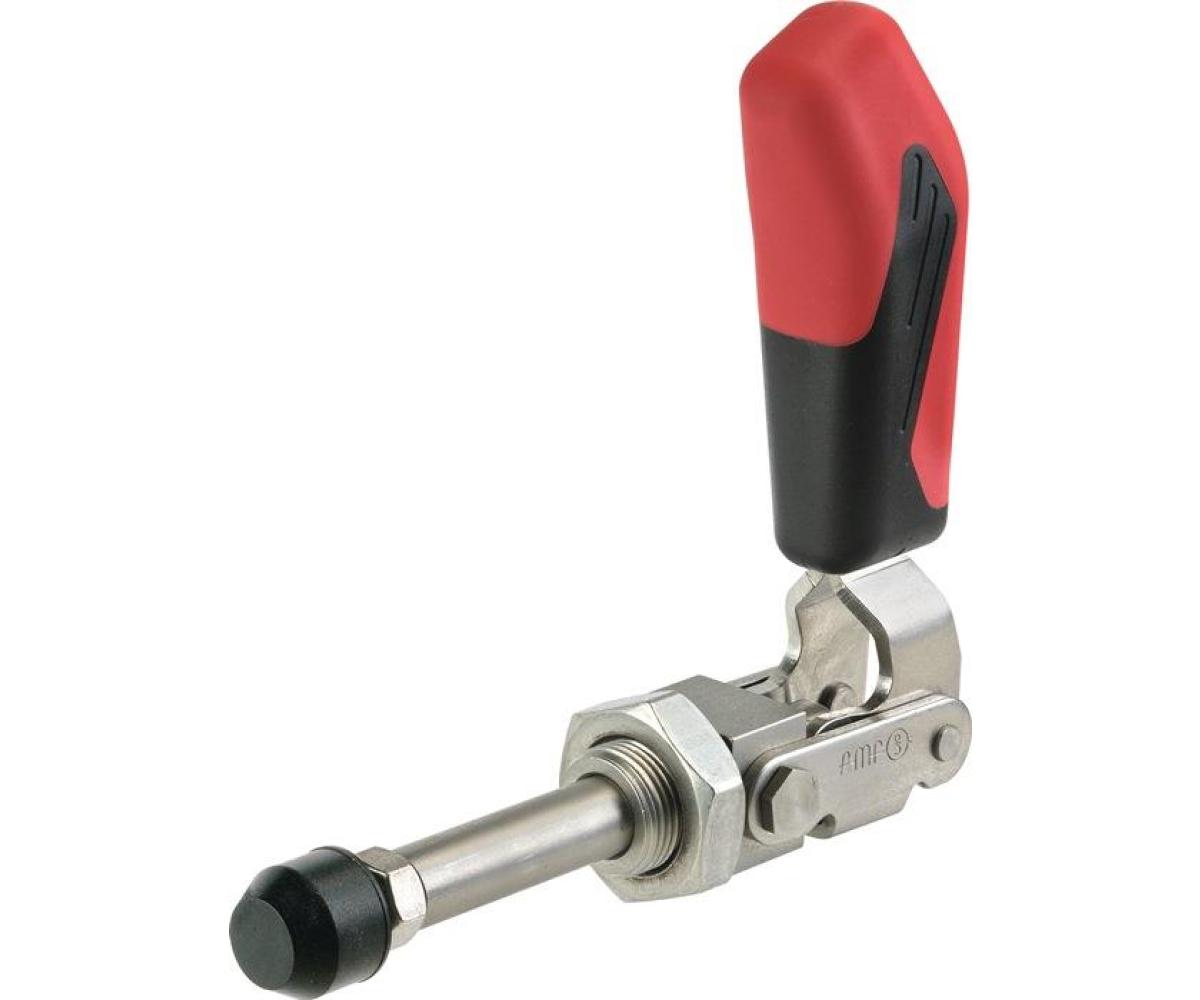

Schubstangenspanner Nr.6844NI Gr.3 kurz AMF

VA · kurze Bauform · Druck- und Zugspanner · lange Schubstangenführung mit Befestigungsgewinde und Mutter

Weitere technische Eigenschaften
· A: 12mm · L2: 16mm · M2: M20x1,5mm · HW min.: 22mm · L1: 108mm · HW max.: 37,5mm · H1: 120,5mm · F1: 2,5kN · F2: 2,5kN · B: 57mm · L3: 115mm · E: 25mm · M: M8mm · H: 33mm · N: 33mm · Schubstangenspanner · Nr.6844NI Gr.3 kurz AMF ·
Anwendung: Der Spanner kann an Blechwänden befestigt, oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist Flanschbefestigung mittels Winkelfuß Nr. 6843NI möglich. ·

Technische Daten

Größe	3
Andrückschraube	M8 x 35
Hub	40
Länge gespannt	108 mm
Höhe gespannt	120,5 mm
Spannhöhe	33 mm
Haltekraft F2	2,5 kN
Haltekraft F1	2,5 kN
Bauart	kurz
Marke	AMF
