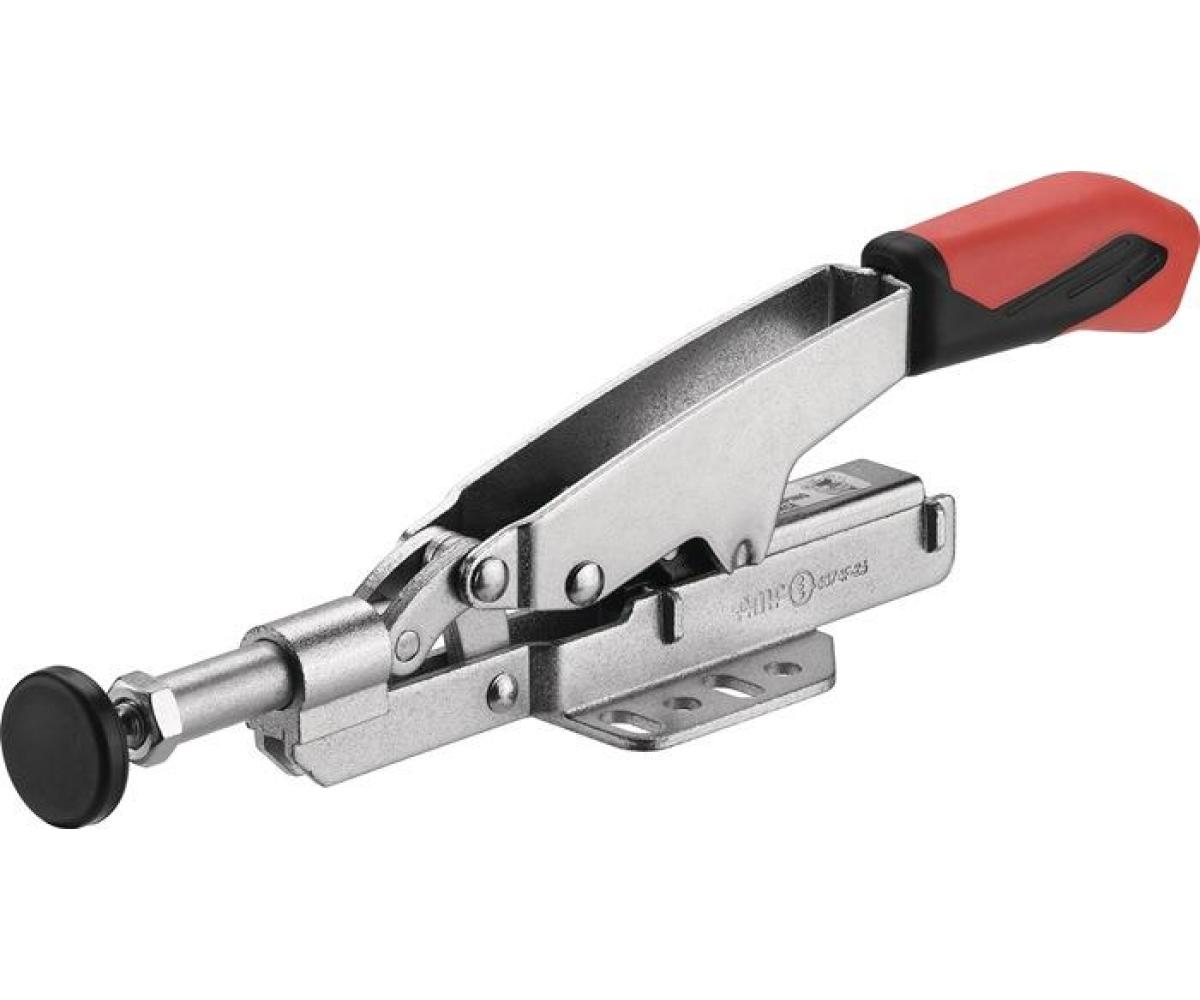

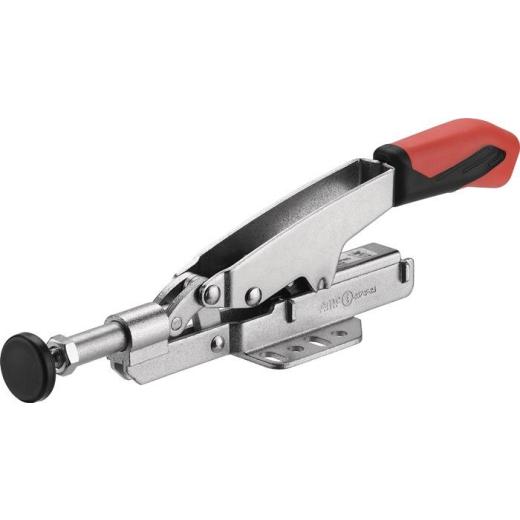

Schubstangenspanner Nr.6874F Gr.15 waagrechter Fuß AMF

variabel · mit waagrechtem Fuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannweiten · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende

Weitere technische Eigenschaften

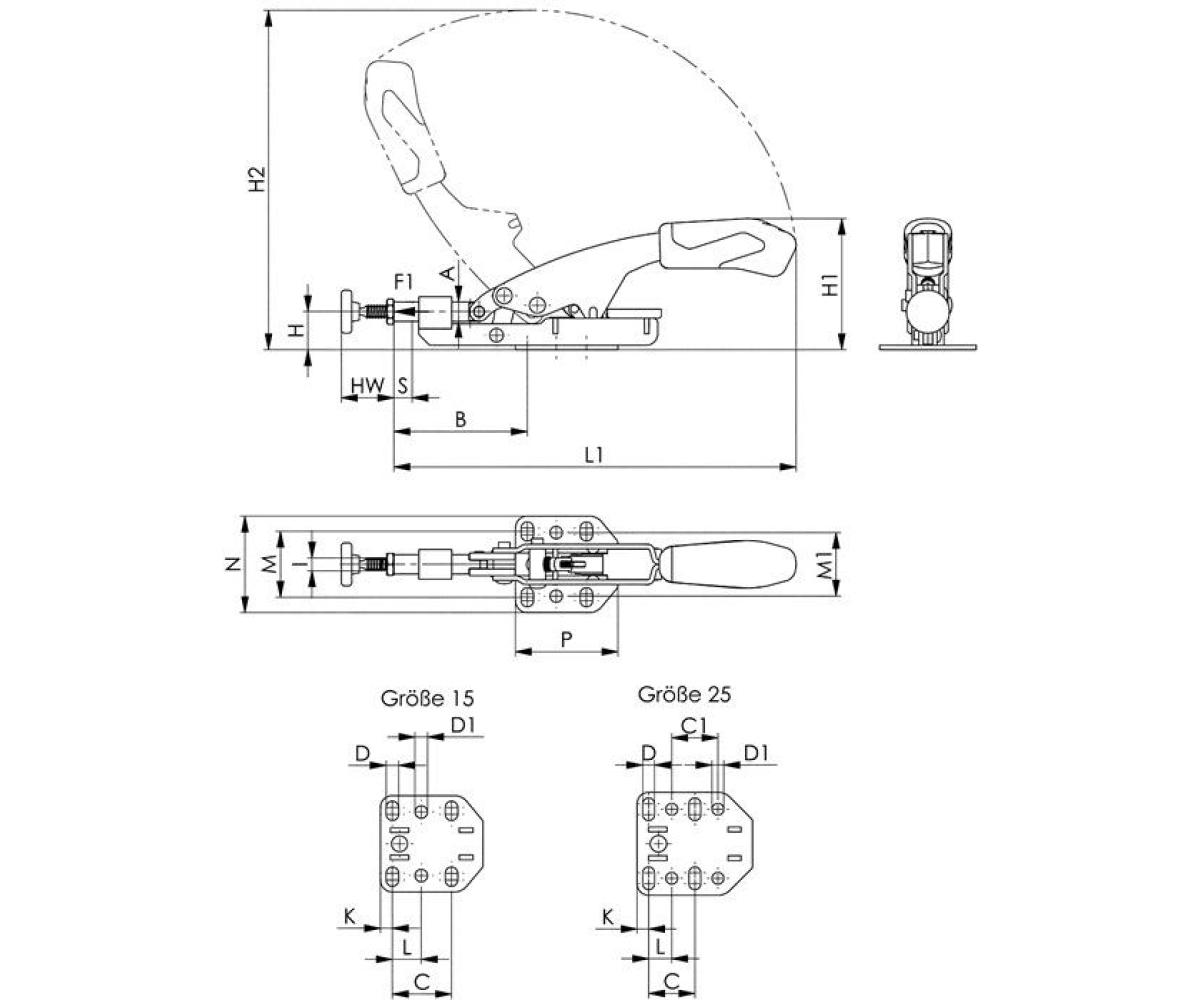

· A: 8,5mm · C: 26mm · D: 6mm · HW min.: 13mm · L1: 177mm · HW max.: 25mm · H1: 58mm · F1: 2kN · H2: 145mm · L: 13mm · M1: 28mm · Bohrungs-Ø: 6 mm · I: M6 · B: 52-69mm · P: 45mm · K: 5mm · M: 26-32mm · H: 17mm · N: 42,5mm · D1: 6mm · Schubstangenspanner · Nr.6874F Gr.15 · waagrechter Fuß AMF · automatischer Höhenausgleich S: Größe 15 = 8 mm Größe 25 = 13 mm maximaler Höhenausgleich: Größe 15 = 25 mm Größe 25 = 35 mm ·

Lieferumfang

Lieferung mit verzinkter Andrückschraube

Technische Daten

Größe	15
Andrückschraube	M6 x 37
Länge gespannt	177 mm
Höhe gespannt	58 mm
Höhe geöffnet	145 mm
Spannhöhe	17 mm
Haltekraft F1	2 kN
Bauart	waagrechter Fuß
Marke	AMF
