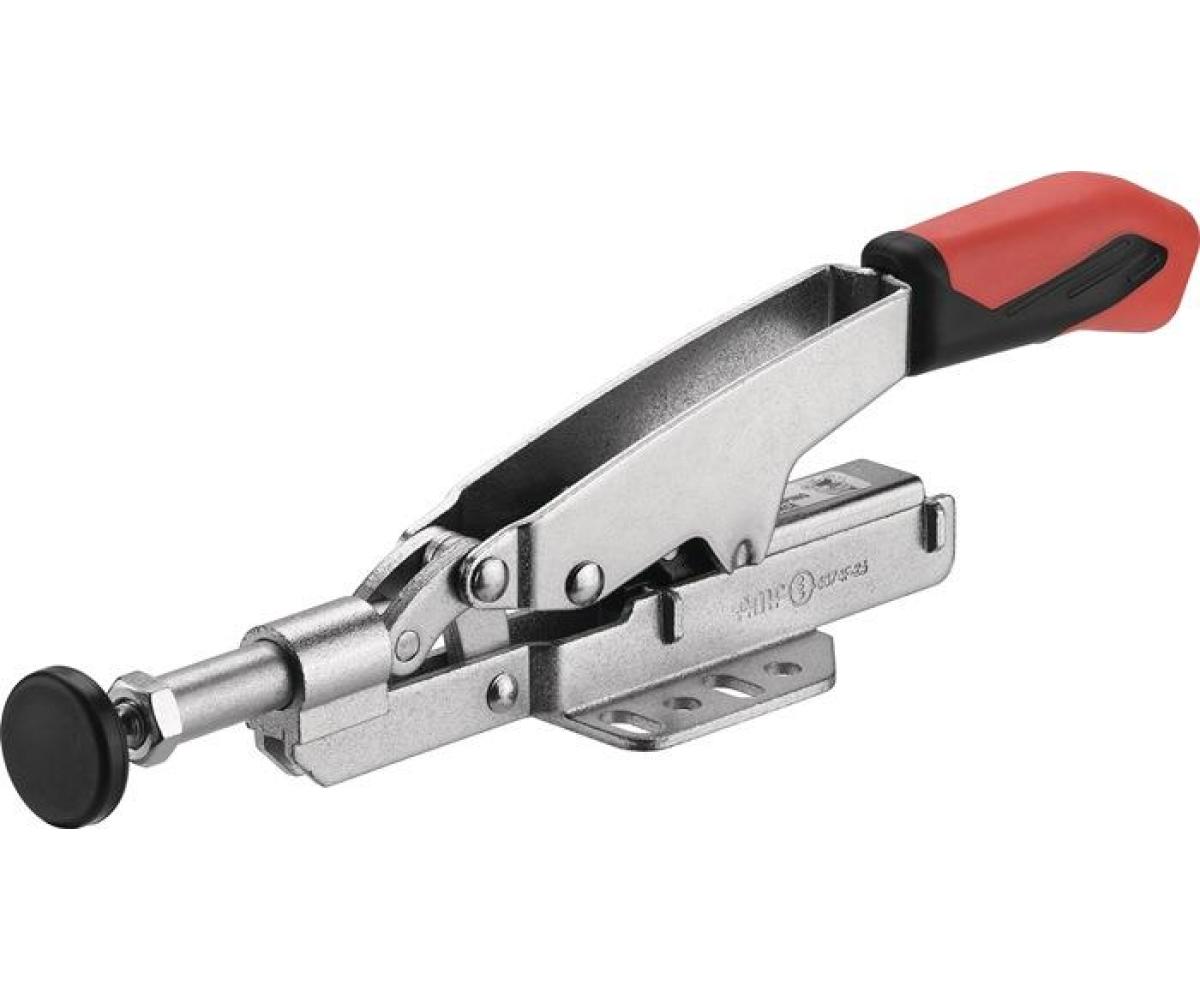

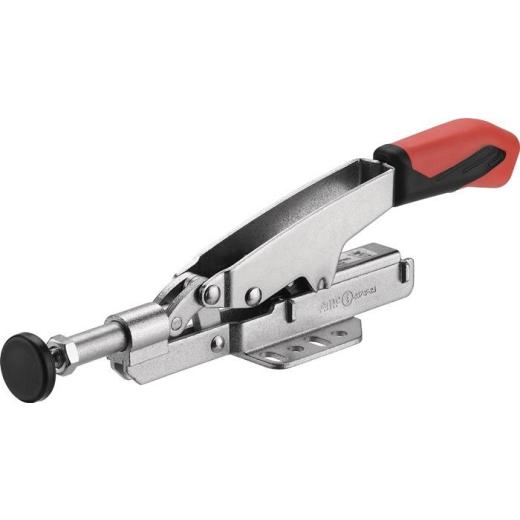

Schubstangenspanner Nr.6874F Gr.25 waagrechter Fuß AMF

variabel · mit waagrechtem Fuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannweiten · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende

Weitere technische Eigenschaften

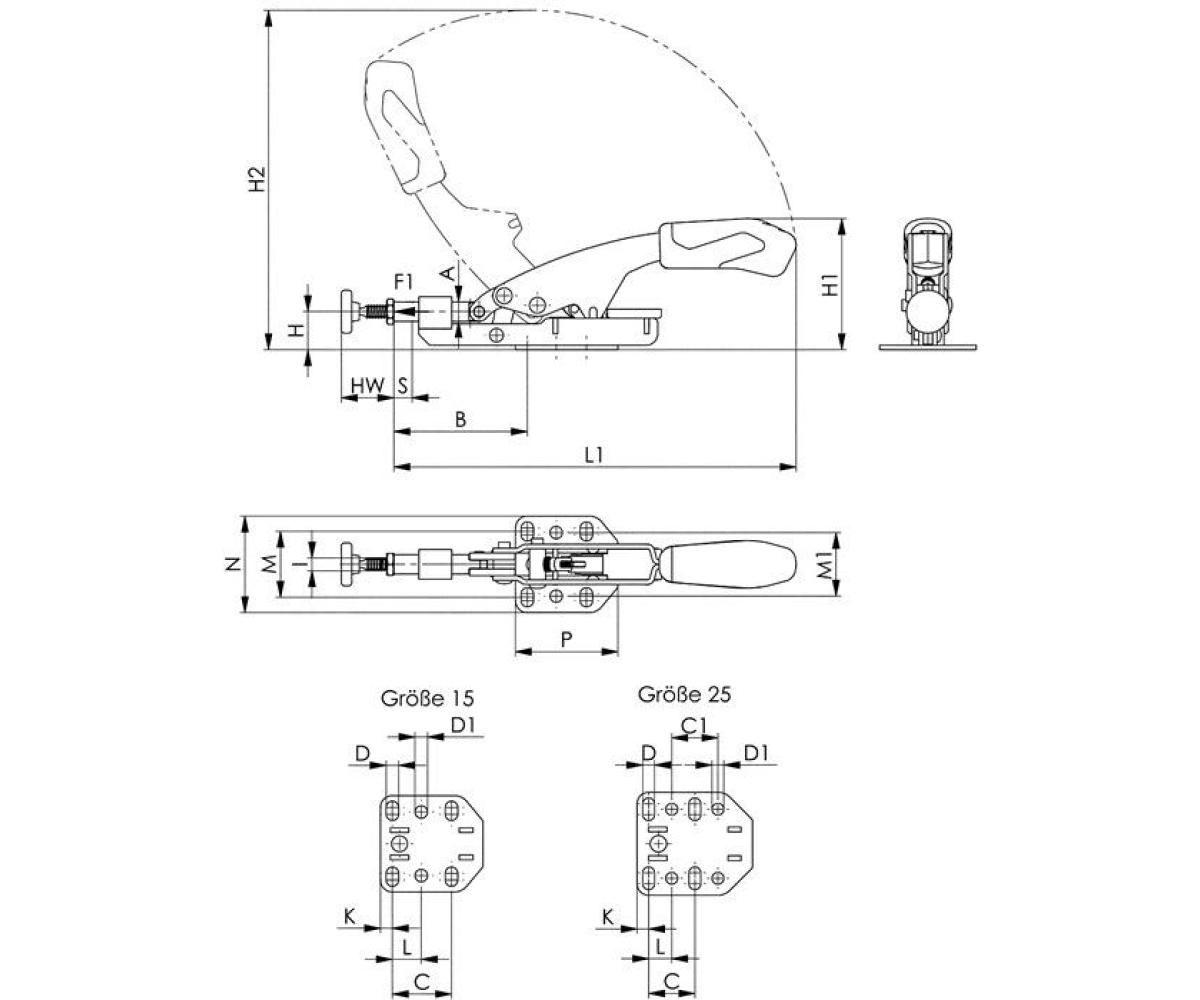

· A: 12mm · C: 25mm · D: 7mm · HW min.: 16mm · L1: 256mm · HW max.: 35mm · H1: 71mm · F1: 3kN · H2: 207mm · L: 13mm · M1: 38mm · Bohrungs-Ø: 7 mm · I: M8 · B: 72-98mm · P: 63,5mm · K: 6mm · C1: 25mm · M: 32-44mm · H: 23mm · N: 57mm · D1: 7mm · Schubstangenspanner · Nr.6874F Gr.25 · waagrechter Fuß AMF · automatischer Höhenausgleich S: Größe 15 = 8 mm Größe 25 = 13 mm maximaler Höhenausgleich: Größe 15 = 25 mm Größe 25 = 35 mm ·

Lieferumfang

Lieferung mit verzinkter Andrückschraube

Technische Daten

Größe	25
Andrückschraube	M8 x 50
Länge gespannt	256 mm
Höhe gespannt	71 mm
Höhe geöffnet	207 mm
Spannhöhe	23 mm
Haltekraft F1	3 kN
Bauart	waagrechter Fuß
Marke	AMF
