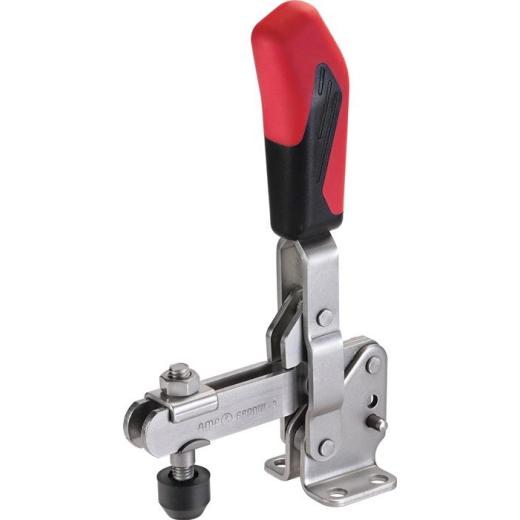

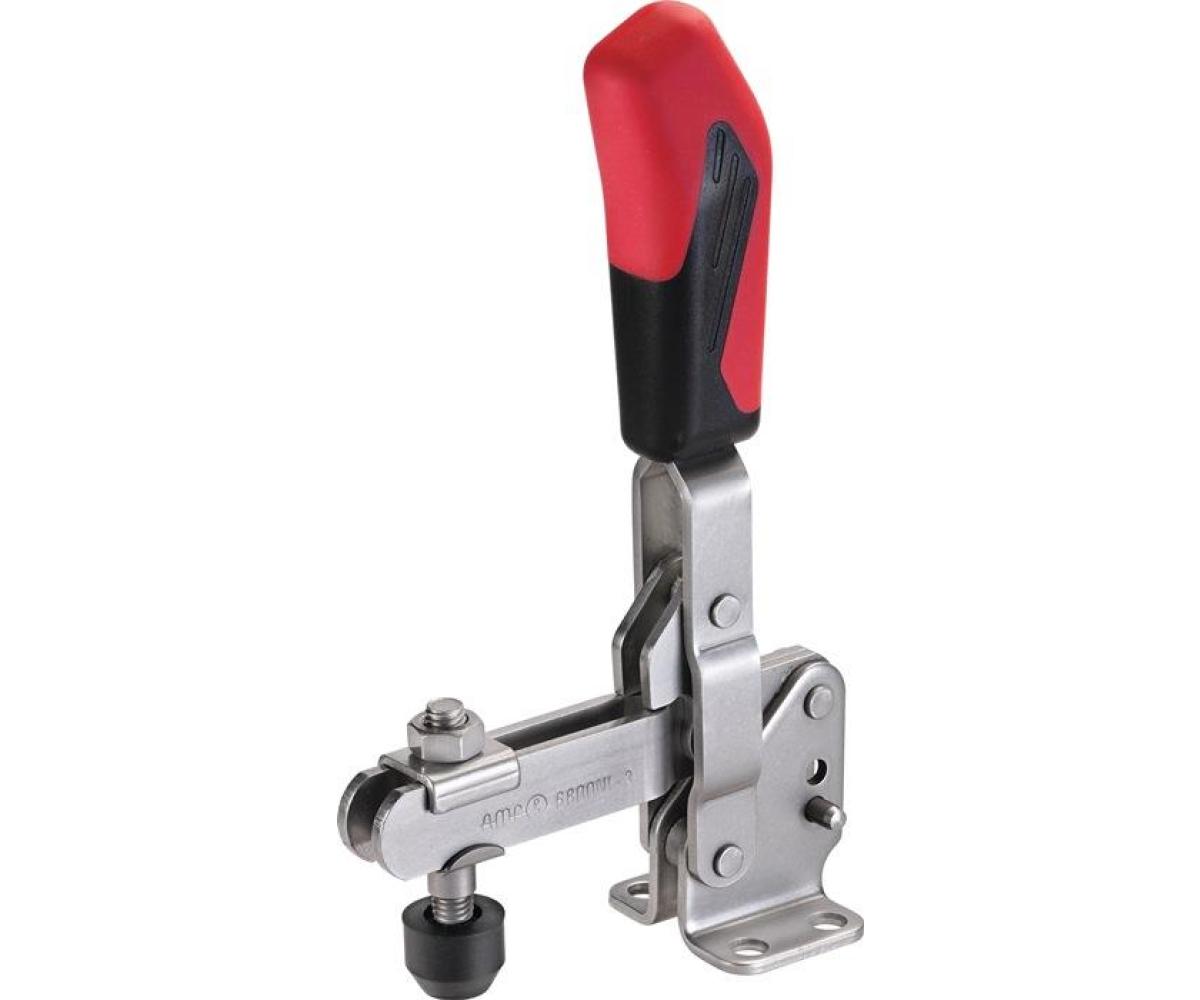

Senkrechtspanner Nr.6800NI Gr.1 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften

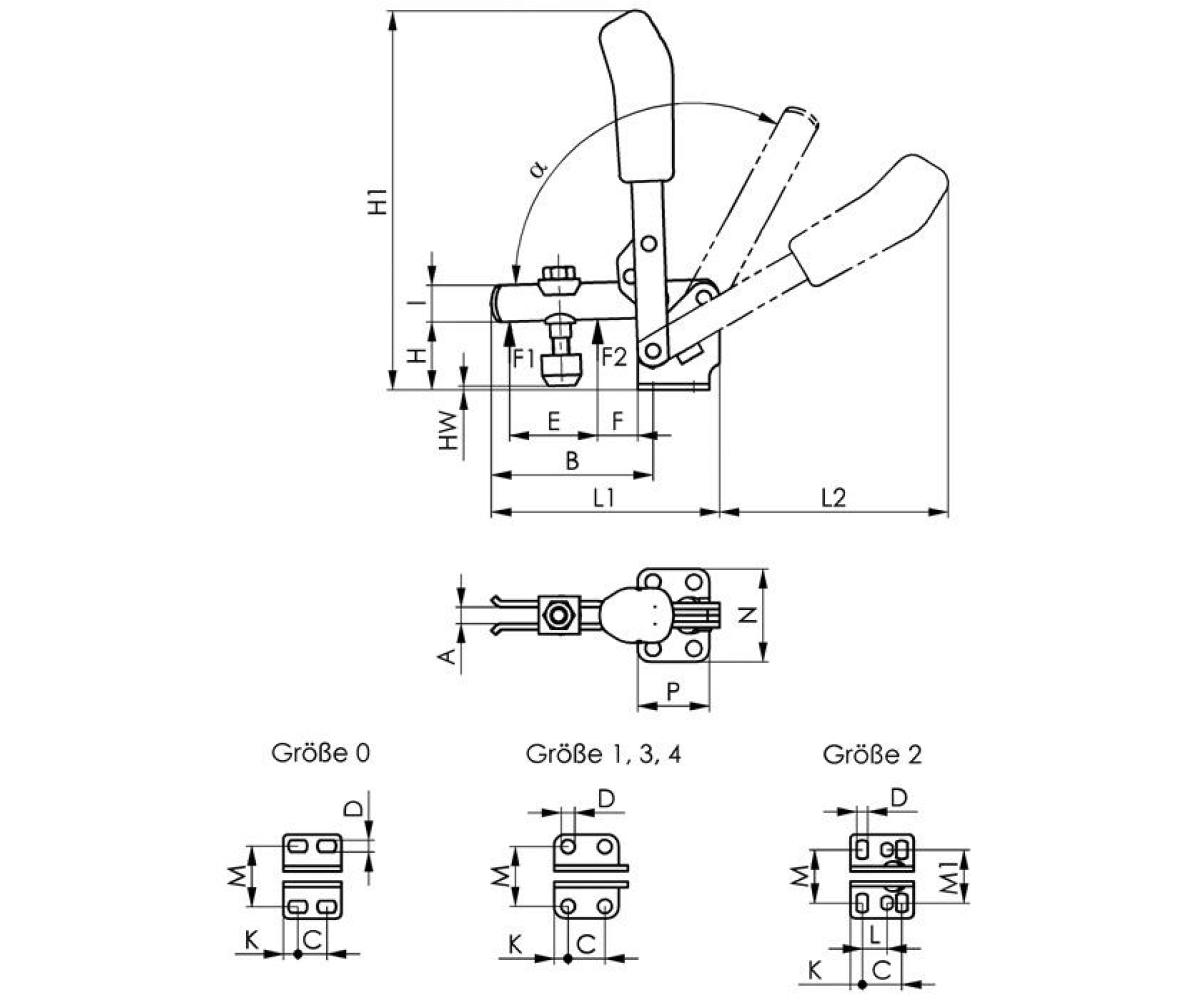

· A: 5mm · C: 16mm · D: 4,5mm · a: 95° · L2: 57mm · HW min.: -4,2mm · L1: 61mm · HW max.: 2mm · H1: 98mm · F1: 0,6kN · M1: - · Bohrungs-Ø: 4,5 mm · Material: Edelstahl · I: 10mm · F2: 1,1kN · F: 6mm · B: 39mm · P: 27mm · K: 5,5mm · E: 17,5mm · M: 24mm · H: 19mm · N: 34mm · Spannweite: 17,5 mm · Senkrechtspanner · Nr.6800NI Gr.1 · waagrechter Fuß AMF ·

Technische Daten

Größe	1
Andrückschraube	M5 x 30
Höhe gespannt	98 mm
Spannhöhe	19 mm
Haltekraft F2	1,1 kN
Fußgröße	34 x 27
Haltekraft F1	0,6 kN
Bauart	waagrechter Fuß
Länge geöffnet	61 x 57
Marke	AMF
