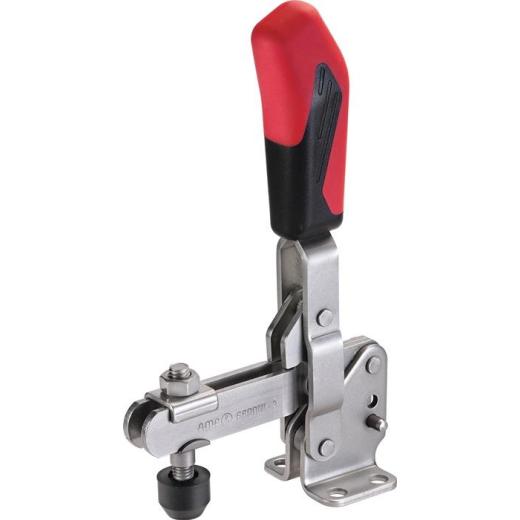

Senkrechtspanner Nr.6800NI Gr.2 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften

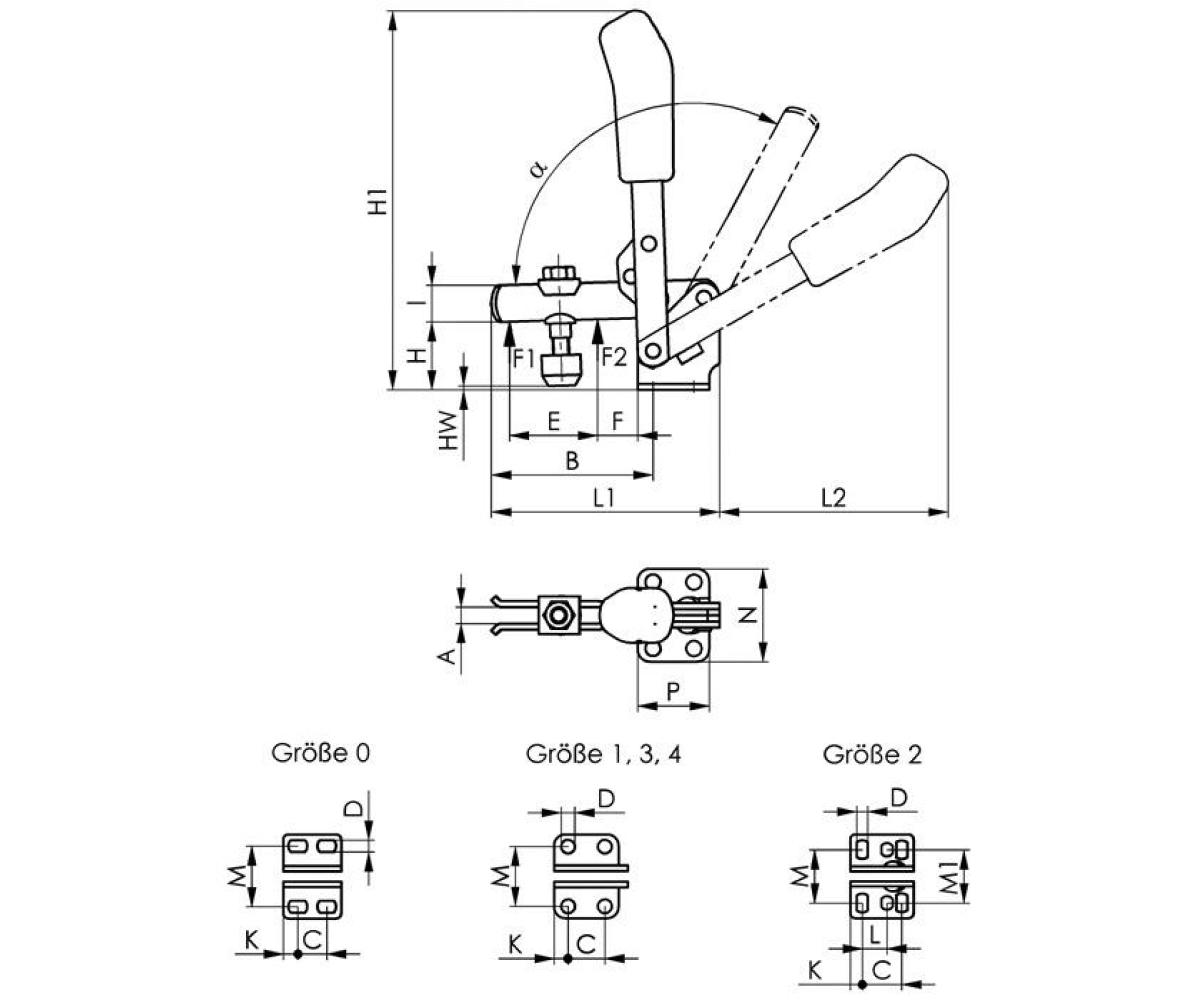

· C: 20mm · D: 5,5mm · a: 105° · L2: 80mm · HW min.: -3,3mm · L1: 78mm · F1: 0,8kN · L: 12,5mm · a*: 60° · F: 11mm · P: 32mm · K: 6mm · A: 6mm · HW max.: 5mm · H1: 129mm · M1: 27 · Bohrungs-Ø: 5,5 mm · Material: Edelstahl · I: 12mm · F2: 1,2kN · B: 52mm · E: 25mm · M: 23-31mm · H: 23mm · N: 43mm · Spannweite: 25 mm · Senkrechtspanner · Nr.6800NI Gr.2 · waagrechter Fuß AMF ·

Technische Daten

Größe	2
Andrückschraube	M6 x 35
Spannhöhe	23 mm
Fußgröße	43 x 32
Bauart	waagrechter Fuß
Länge geöffnet	78 x 80
Höhe gespannt	129 mm
Haltekraft F2	1,2 kN
Haltekraft F1	0,8 kN
Marke	AMF
