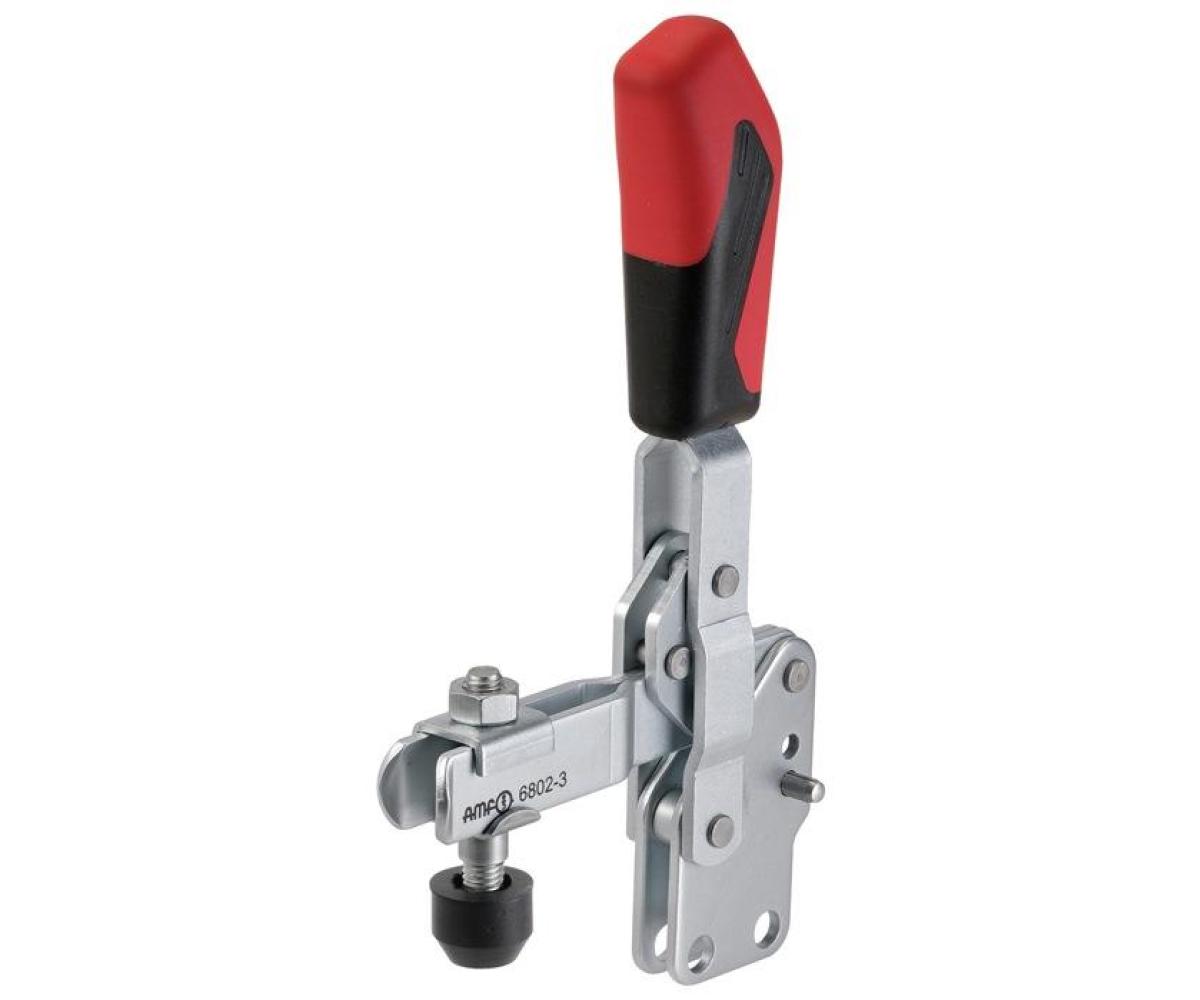

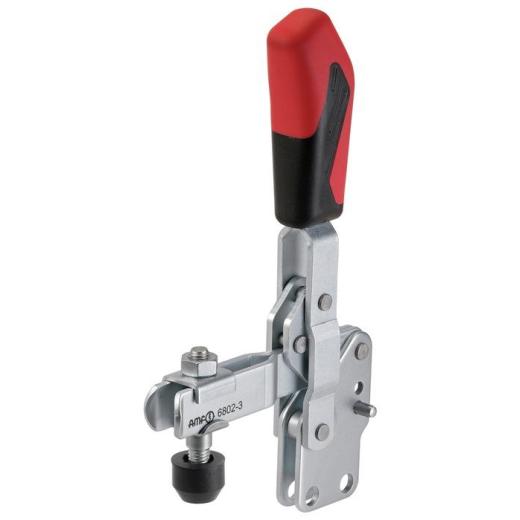

Senkrechtspanner Nr.6802 Gr.5 senkrechter Fuß AMF

mit senkrechtem Fuß

Weitere technische Eigenschaften

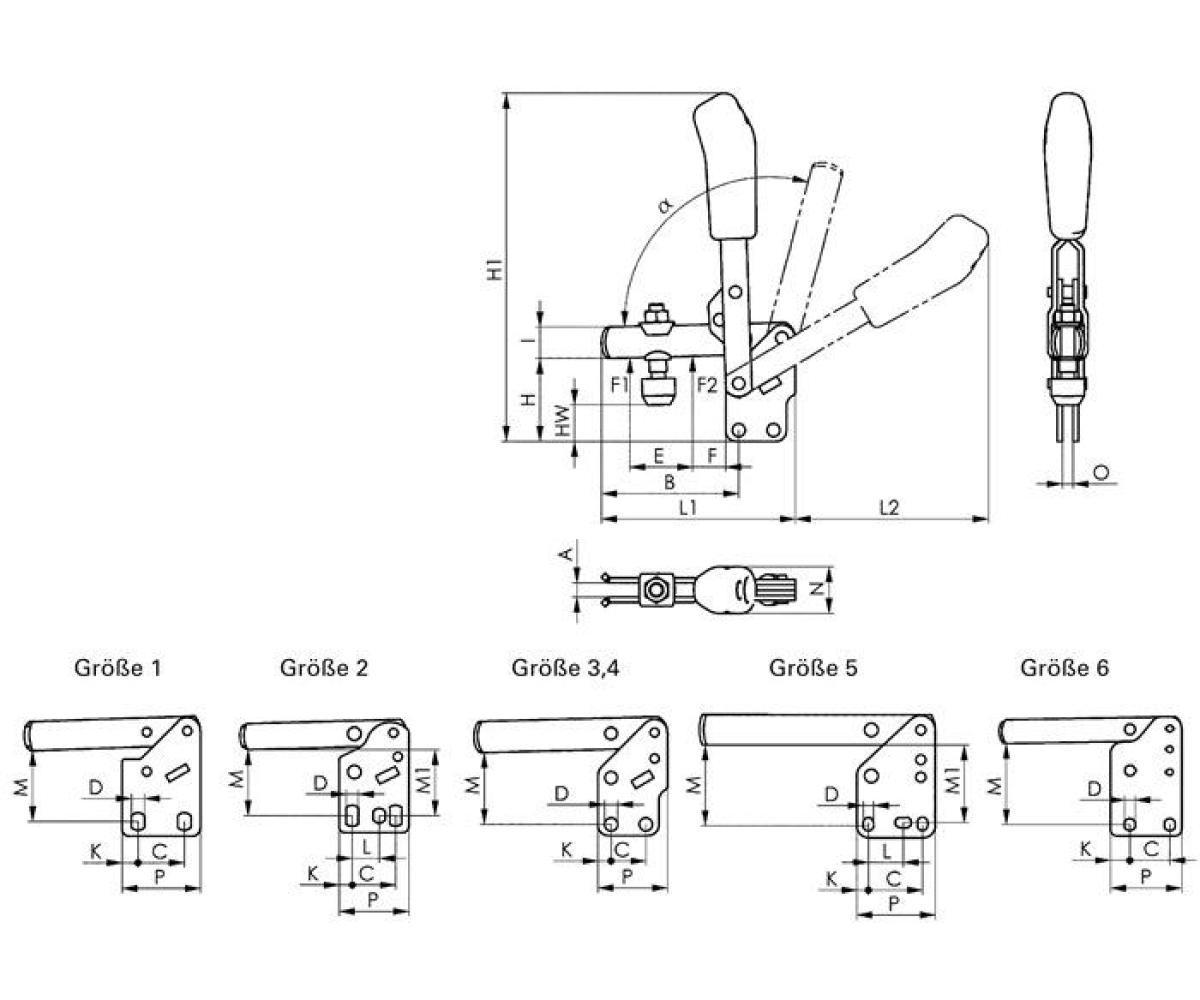

· A: 14mm · C: 45mm · D: 8,5mm · a: 115° · L1: 195mm · H1: 301mm · F1: 3kN · L: 26,5-31,5mm · O: 10mm · Bohrungs-Ø: 8,5 mm · a*: 60° · I: 25mm · F2: 5kN · F: 35mm · B: 140mm · P: 65mm · K: 9,5mm · E: 72mm · H: 77mm · Spannweite: 72 mm · Senkrechtspanner Nr.6802 · Gr.5 senkrechter Fuß AMF ·

Technische Daten

Größe	5
Andrückschraube	M12 x 80
Höhe gespannt	301 mm
Spannhöhe	77 mm
Haltekraft F2	5 kN
Fußgröße	65 mm
Haltekraft F1	3 kN
Bauart	senkrechter Fuß
Länge geöffnet	195 mm
Marke	AMF
