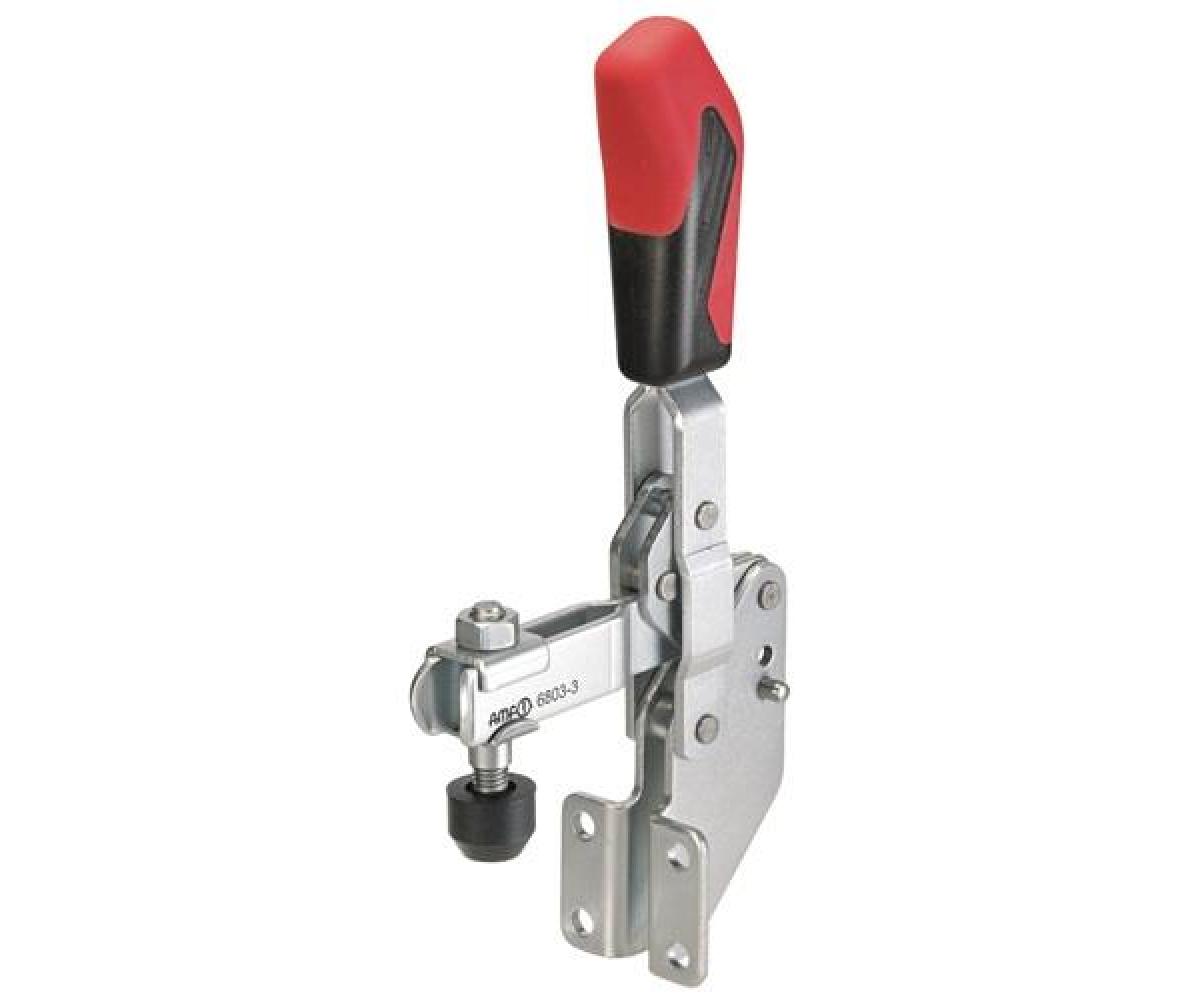

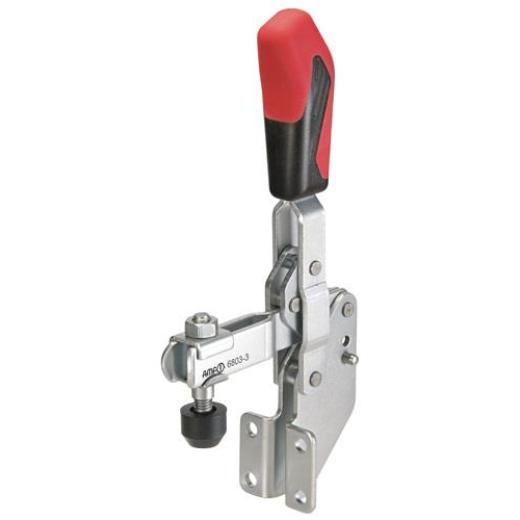

Senkrechtspanner Nr.6803 Gr.2 Winkelfuß AMF

mit Winkelfuß

Weitere technische Eigenschaften
· C: 20mm · D: 6,1mm · a: 105° · L1: 77mm · F1: 1kN · O: 5mm · a*: 60° · F: 6mm · P: 32mm · K: 6mm · A: 6mm · H1: 167mm · Bohrungs-Ø: 6,1 mm · I: 12mm · F2: 1,2kN · B: 41mm · E: 25mm · M: 25,5mm · H: 60mm · N: 37mm · Spannweite: 25 mm · Senkrechtspanner Nr.6803 · Gr.2 Winkelfuß AMF ·

Technische Daten

Größe	2
Andrückschraube	M6 x 35
Spannhöhe	60 mm
Fußgröße	37 x 32
Marke	AMF
Bauart	Winkelfuß
Länge geöffnet	77 mm
Höhe gespannt	167 mm
Haltekraft F2	1,2 kN
Haltekraft F1	1 kN
