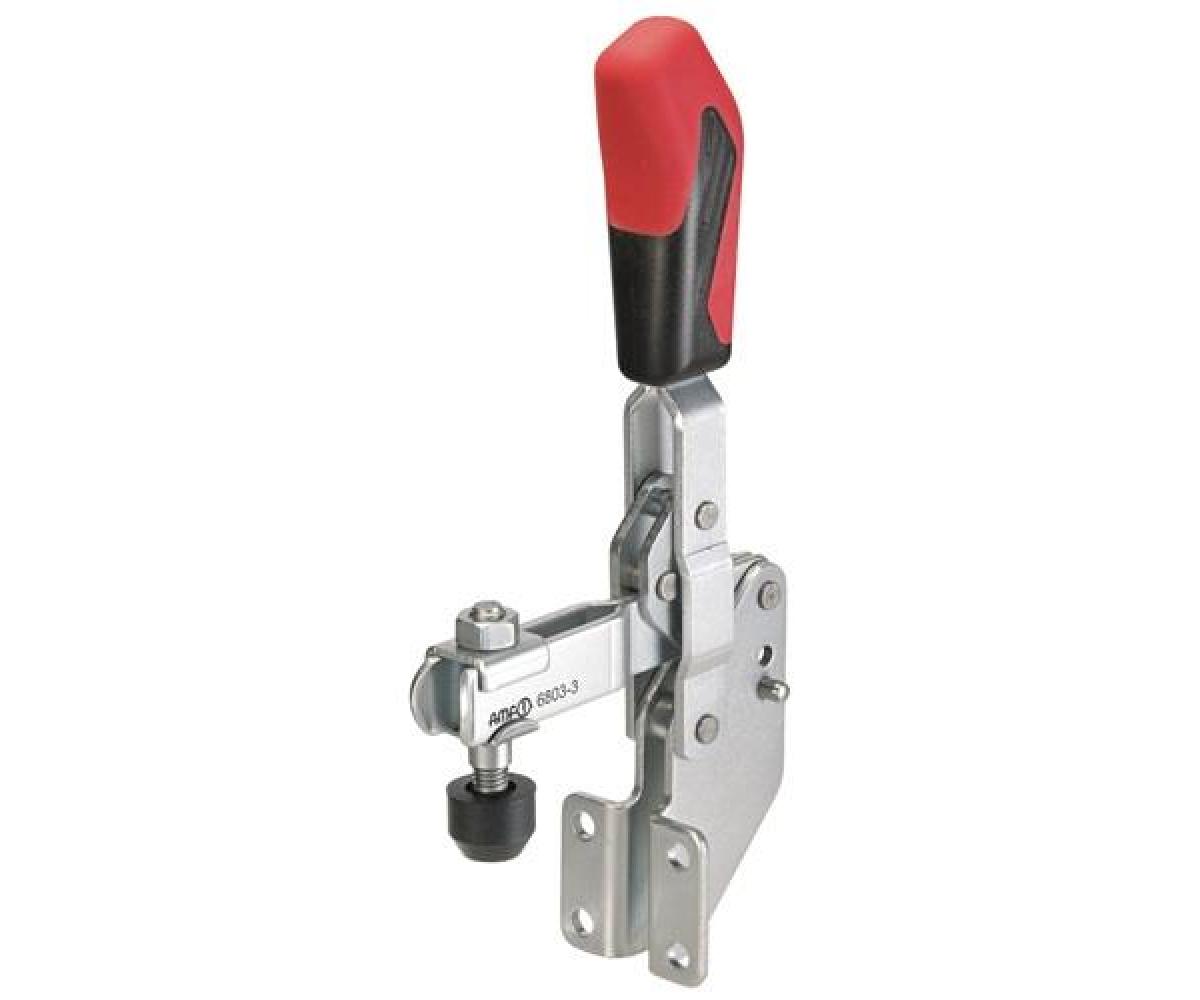

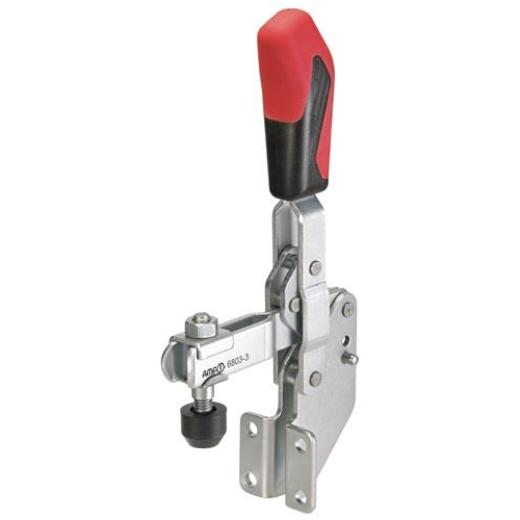

Senkrechtspanner Nr.6803 Gr.3 Winkelfuß AMF

mit Winkelfuß

Weitere technische Eigenschaften
· C: 24mm · D: 6,5mm · a: 105° · L1: 111mm · F1: 1,4kN · O: 6mm · a*: 60° · F: 11mm · P: 38mm · K: 7mm · A: 8mm · H1: 223mm · Bohrungs-Ø: 6,5 mm · I: 18mm · F2: 2,5kN · B: 63mm · E: 37mm · M: 28,5mm · H: 71mm · N: 42,5mm · Spannweite: 37 mm · Senkrechtspanner Nr.6803 · Gr.3 Winkelfuß AMF ·

Technische Daten

Größe	3
Andrückschraube	M8 x 45
Spannhöhe	71 mm
Fußgröße	42,5 x 38
Marke	AMF
Bauart	Winkelfuß
Länge geöffnet	111 mm
Höhe gespannt	223 mm
Haltekraft F2	2,5 kN
Haltekraft F1	1,4 kN
