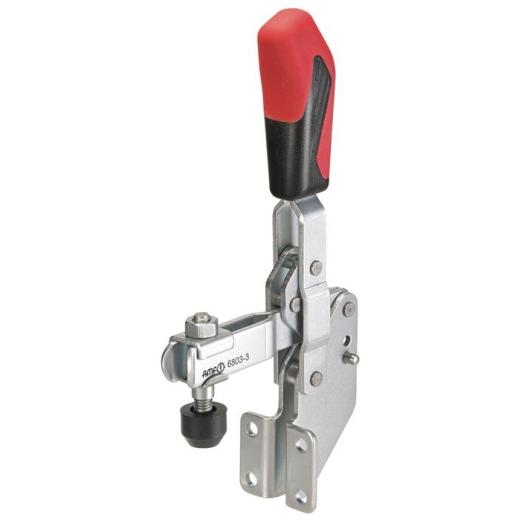

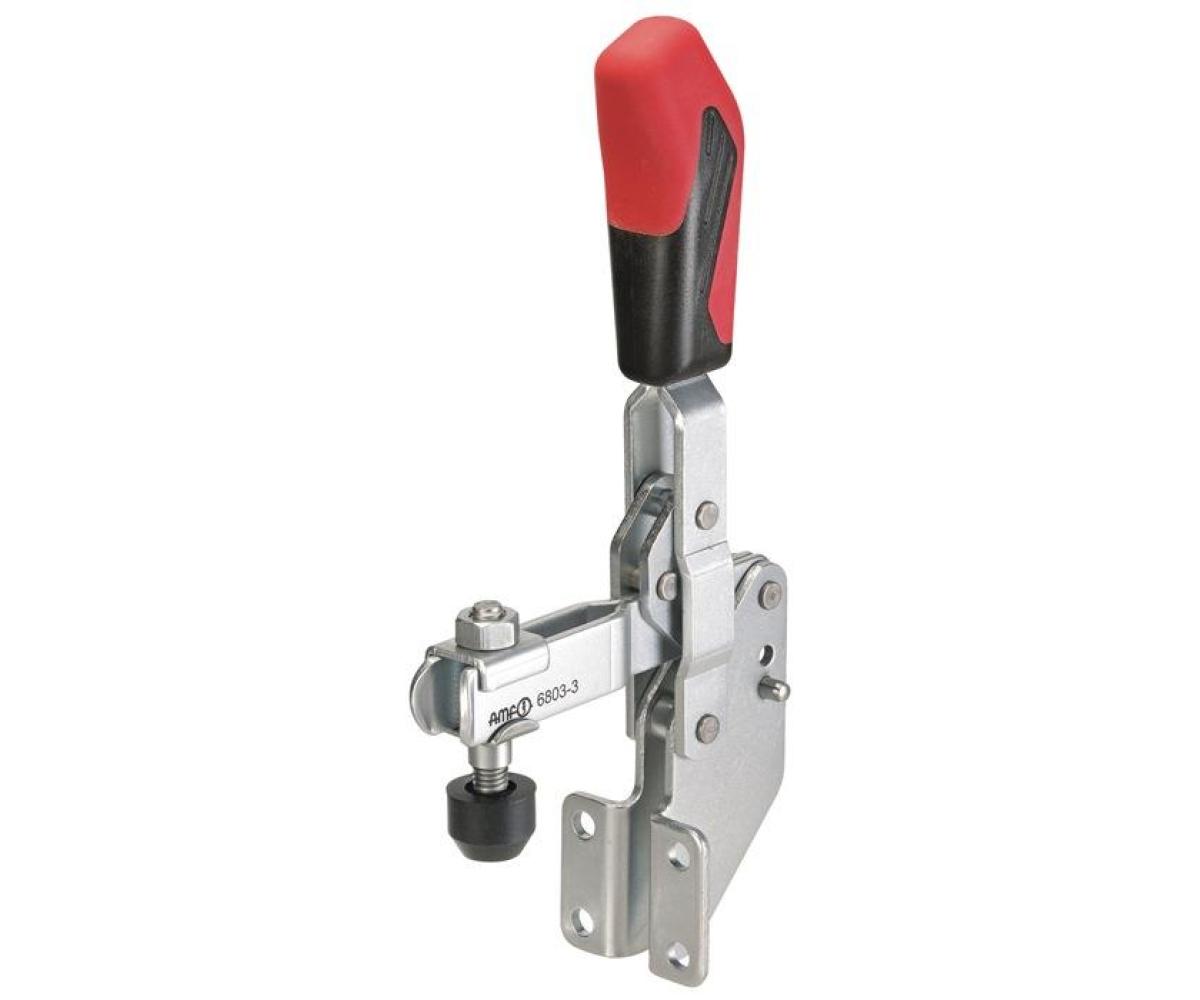

Senkrechtspanner Nr.6803 Gr.4 Winkelfuß AMF

mit Winkelfuß

Weitere technische Eigenschaften

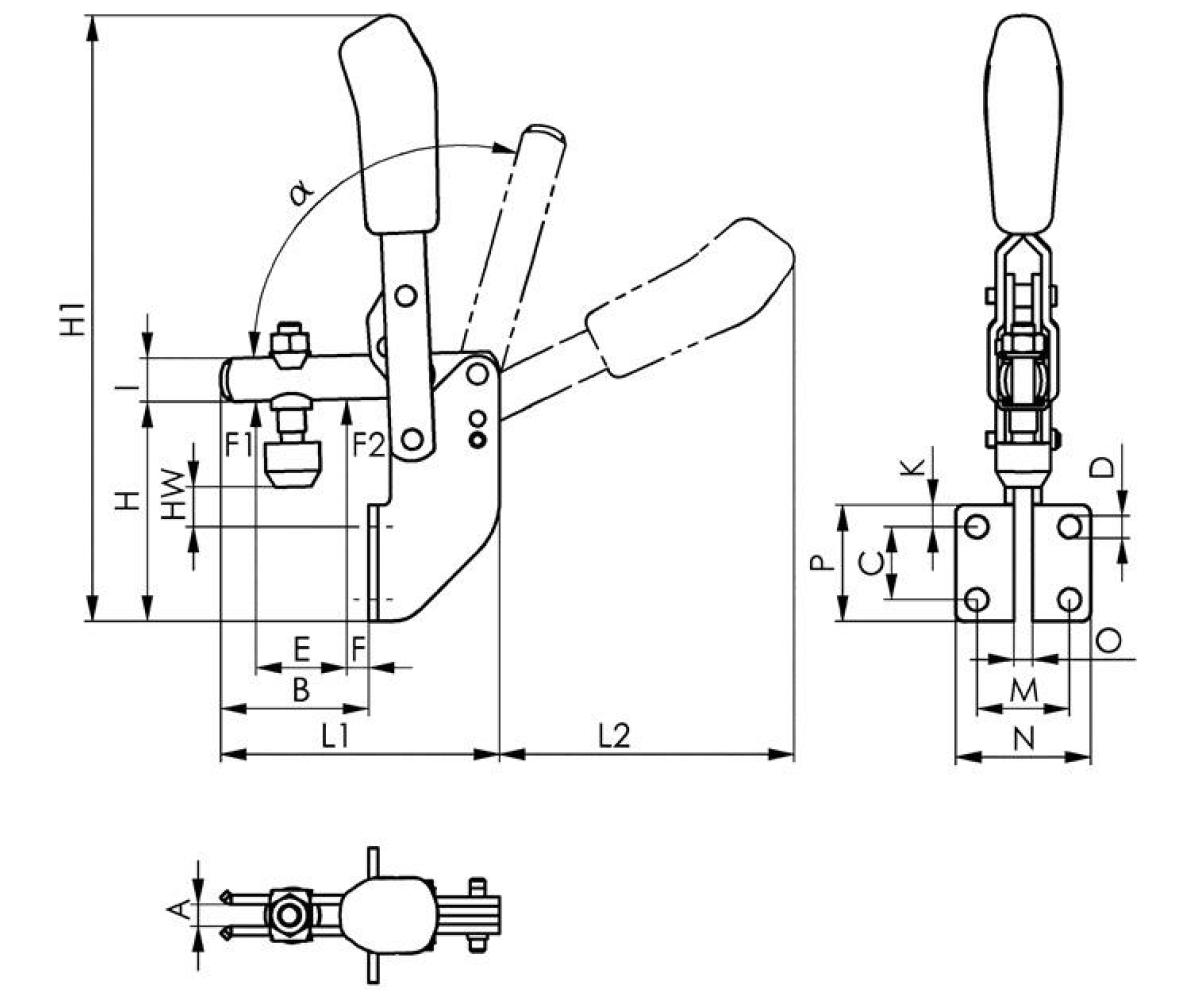

· C: 32mm · D: 8,5mm · a: 105° · L1: 141mm · F1: 2kN · O: 8mm · a*: 60° · F: 11mm · P: 96mm · K: 54mm · A: 10mm · H1: 280mm · Bohrungs-Ø: 8,5 mm · I: 20mm · F2: 3kN · B: 84mm · E: 54mm · M: 32mm · H: 102mm · N: 52mm · Spannweite: 54 mm · Senkrechtspanner Nr.6803 · Gr.4 Winkelfuß AMF ·

Technische Daten

Größe	4
Andrückschraube	M8 x 65
Spannhöhe	102 mm
Fußgröße	52 x 96
Marke	AMF
Bauart	Winkelfuß
Länge geöffnet	141 mm
Höhe gespannt	280 mm
Haltekraft F2	3 kN
Haltekraft F1	2 kN
