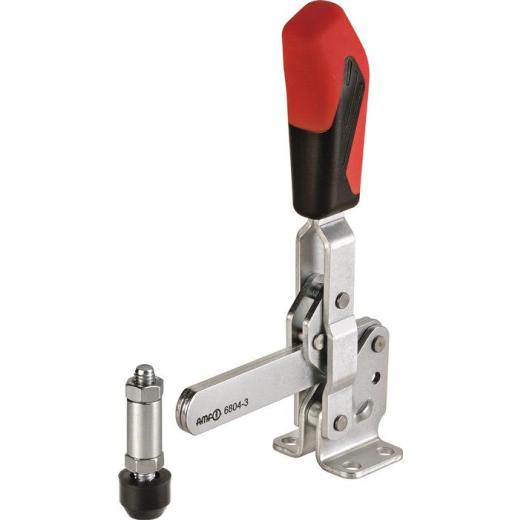

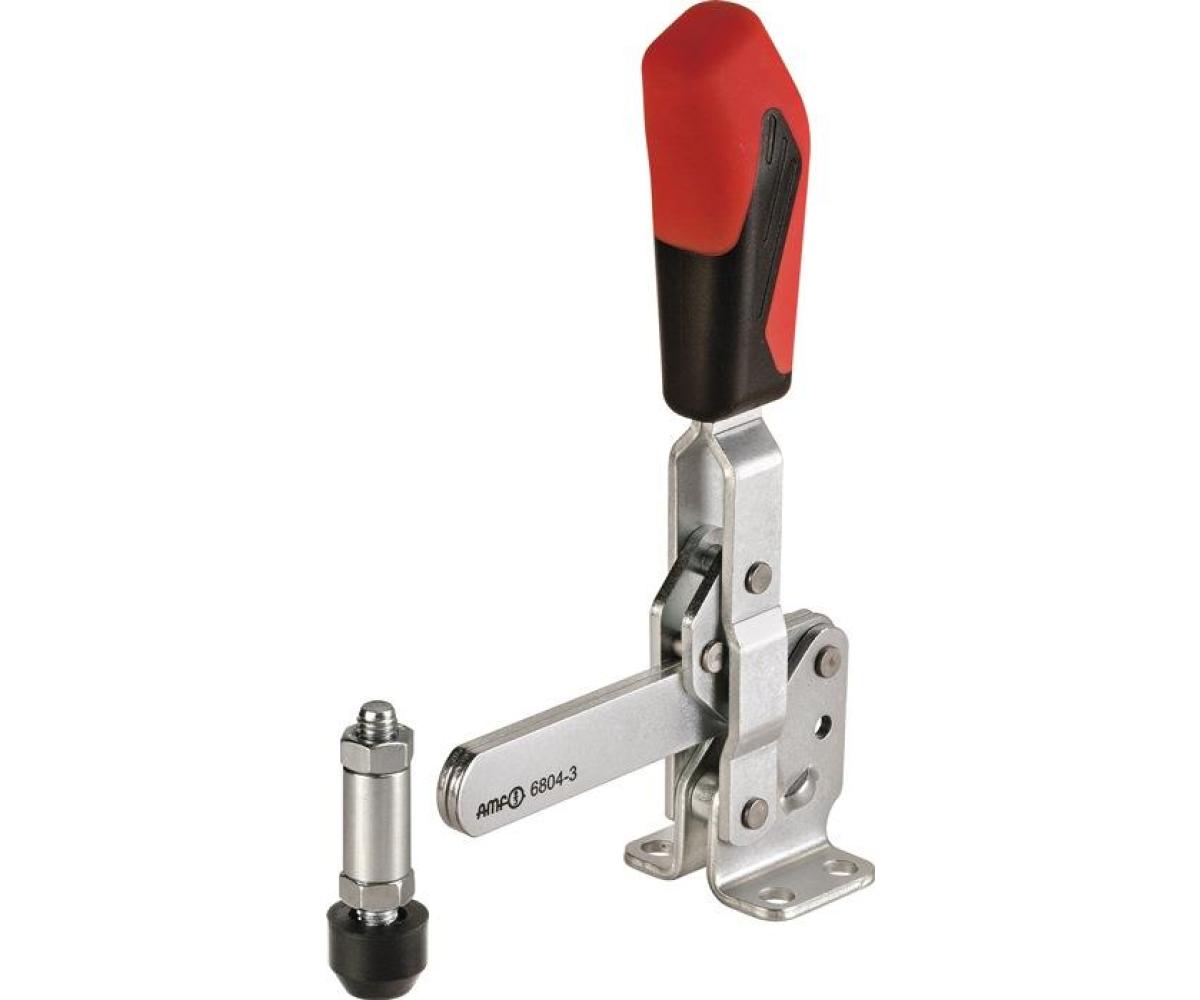

Senkrechtspanner Nr.6804 Gr.4 waagrechter Fuß AMF

mit waagrechtem Fuß (Haltearm massiv)

Weitere technische Eigenschaften

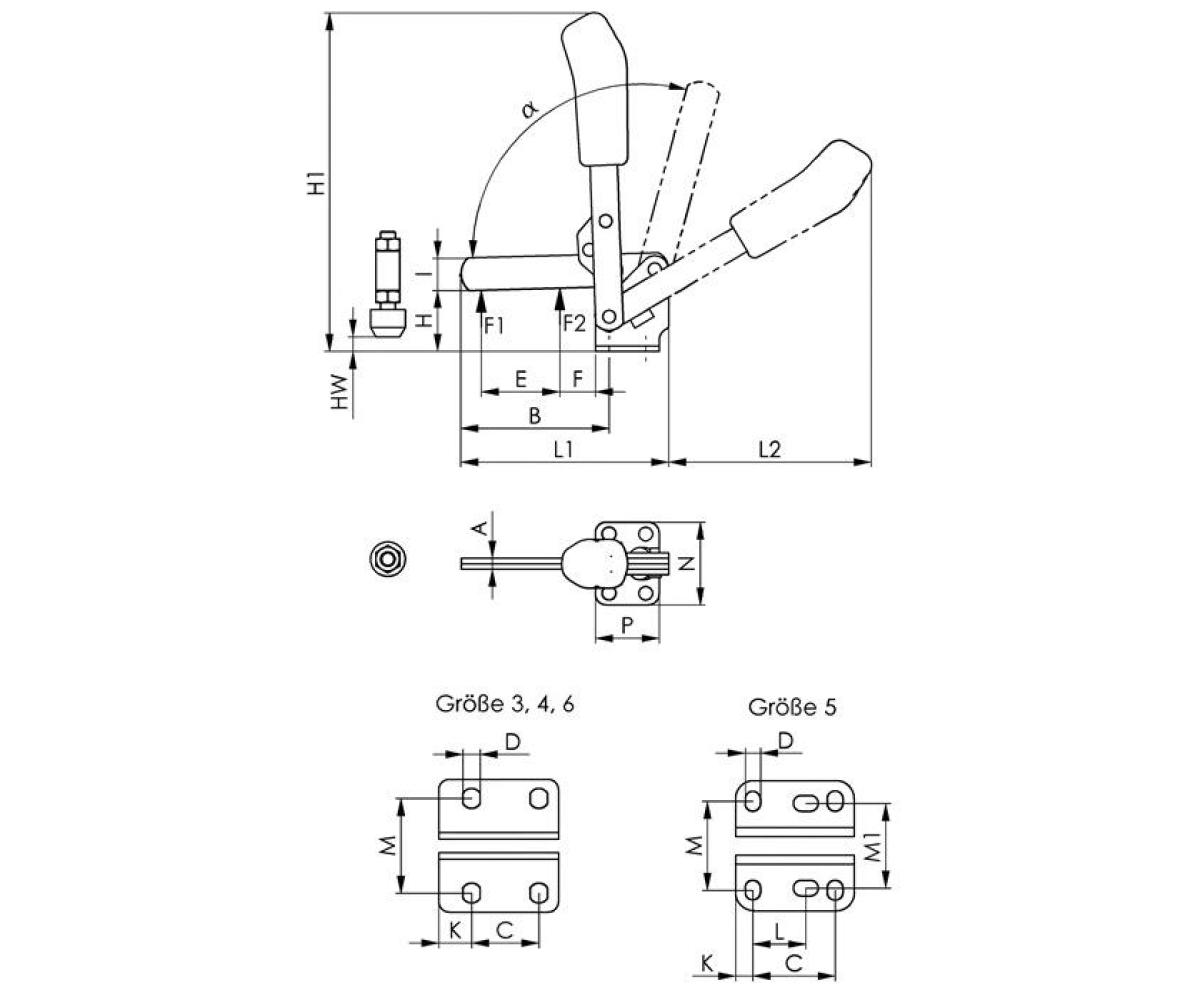

· A: 8mm · C: 32mm · D: 8,6mm · a: 105° · L2: 129,5mm · HW min.: -8mm · L1: 141,5mm · HW max.: 21mm · H1: 221mm · F1: 2kN · L: -mm · M1: -mm · Bohrungs-Ø: 8,6 mm · a*: 60° · I: 20mm · F2: 3kN · F: 17mm · B: 101mm · P: 53mm · K: 13mm · E: 61mm · M: 45mm · H: 42,5mm · N: 64mm · Spannweite: 61 mm · Senkrechtspanner Nr.6804 · Gr.4 waagrechter Fuß AMF ·

Technische Daten

Größe	4
Andrückschraube	M8 x 65
Höhe gespannt	221 mm
Spannhöhe	42,5 mm
Haltekraft F2	3 kN
Fußgröße	64 x 53
Haltekraft F1	2 kN
Bauart	waagrechter Fuß
Länge geöffnet	141,5 x 129,5
Marke	AMF
