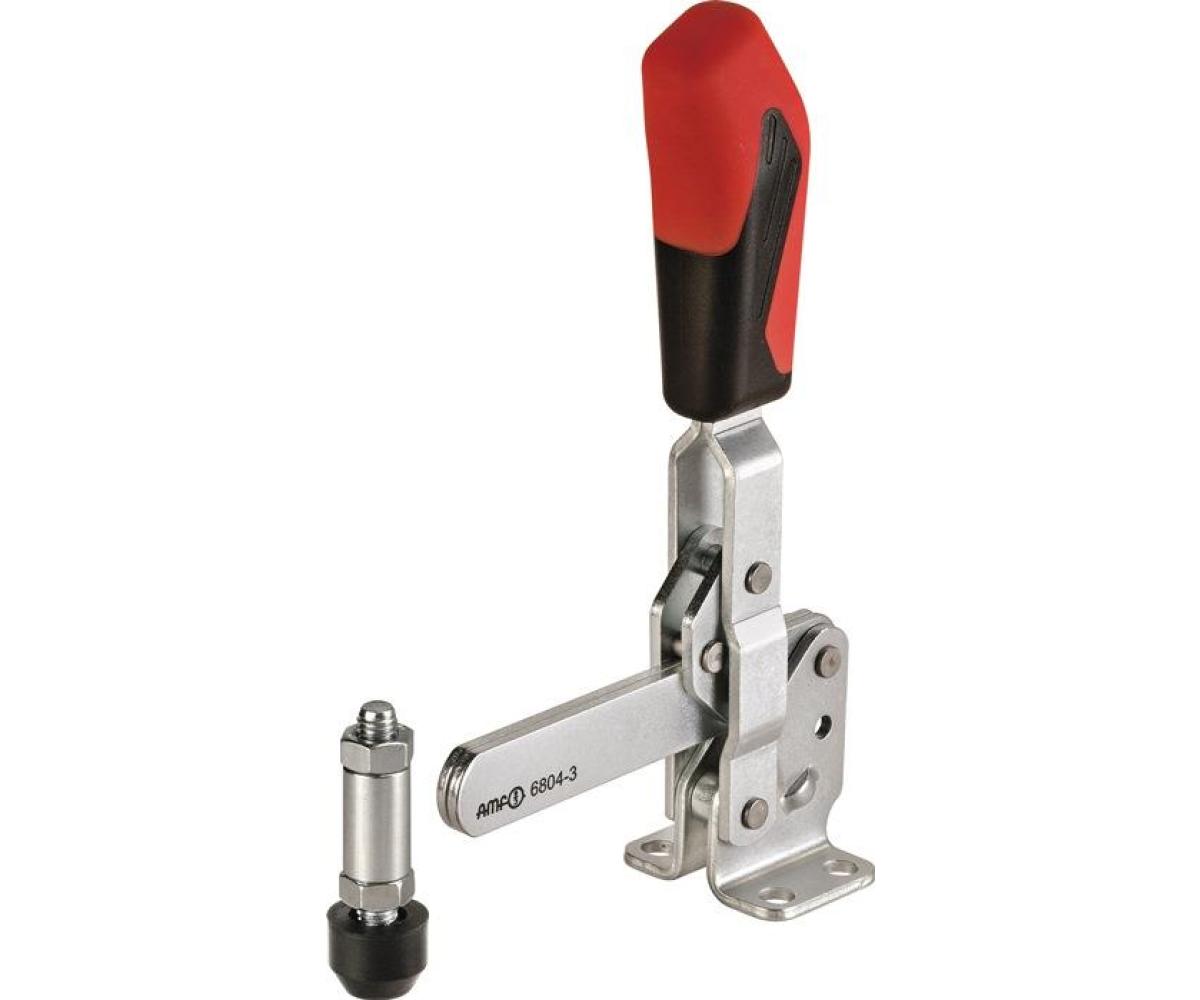

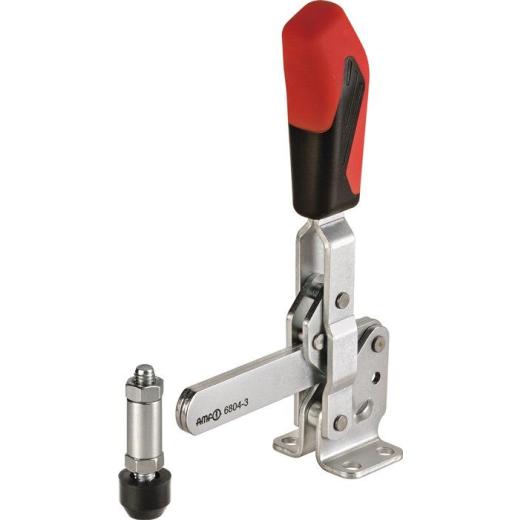

Senkrechtspanner Nr.6804 Gr.5 waagrechter Fuß AMF

mit waagrechtem Fuß (Haltearm massiv)

Weitere technische Eigenschaften

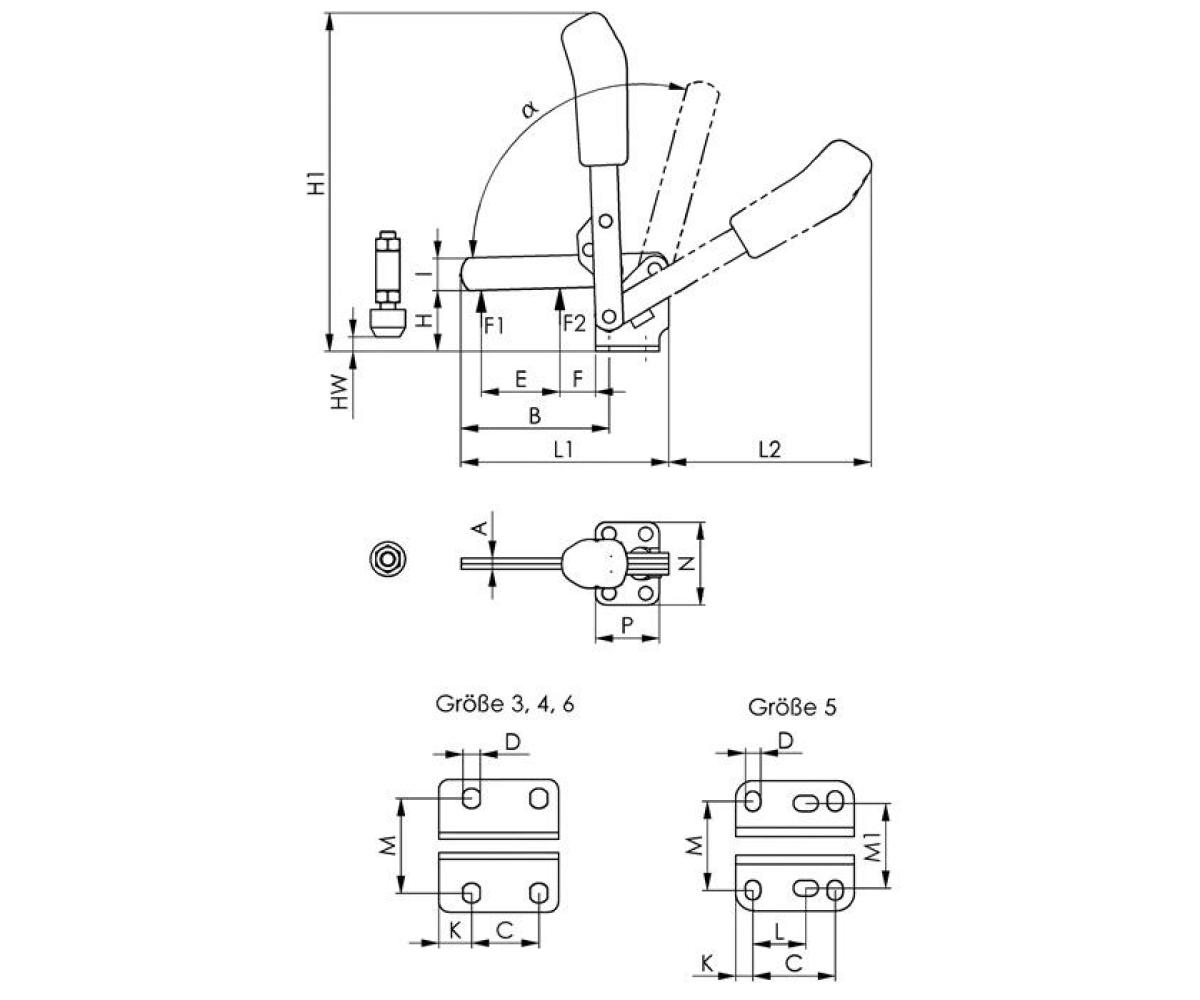

· A: 10mm · C: 45mm · D: 8,5mm · a: 115° · L2: 184mm · HW min.: -6mm · L1: 196,5mm · HW max.: 25,5mm · H1: 281mm · F1: 3kN · L: 26,5-31,5mm · M1: 45mm · Bohrungs-Ø: 8,5 mm · a*: 60° · I: 25mm · F2: 5kN · F: 30,5mm · B: 141mm · P: 65mm · K: 9,5mm · E: 88mm · M: 45-50mm · H: 55,5mm · N: 70mm · Spannweite: 88 mm · Senkrechtspanner Nr.6804 · Gr.5 waagrechter Fuß AMF ·

Technische Daten

Größe	5
Andrückschraube	M12 x 80
Höhe gespannt	281 mm
Spannhöhe	55,5 mm
Haltekraft F2	5 kN
Fußgröße	70 x 65
Haltekraft F1	3 kN
Bauart	waagrechter Fuß
Länge geöffnet	196,5 x 184
Marke	AMF
