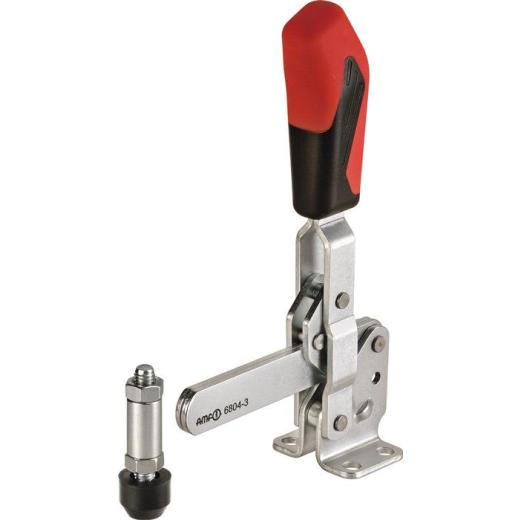

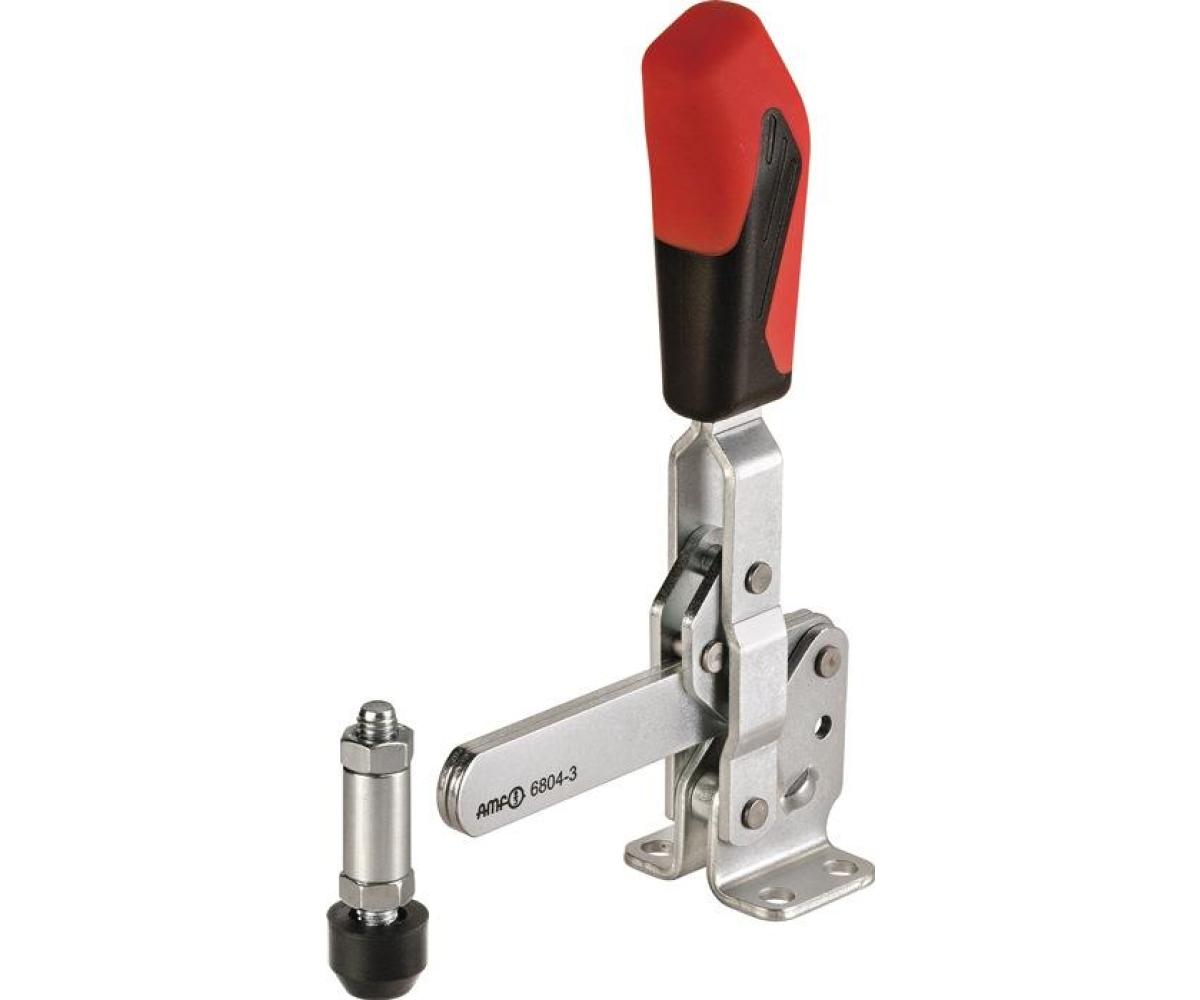

Senkrechtspanner Nr.6804 Gr.6 waagrechter Fuß AMF

mit waagrechtem Fuß (Haltearm massiv)

Weitere technische Eigenschaften

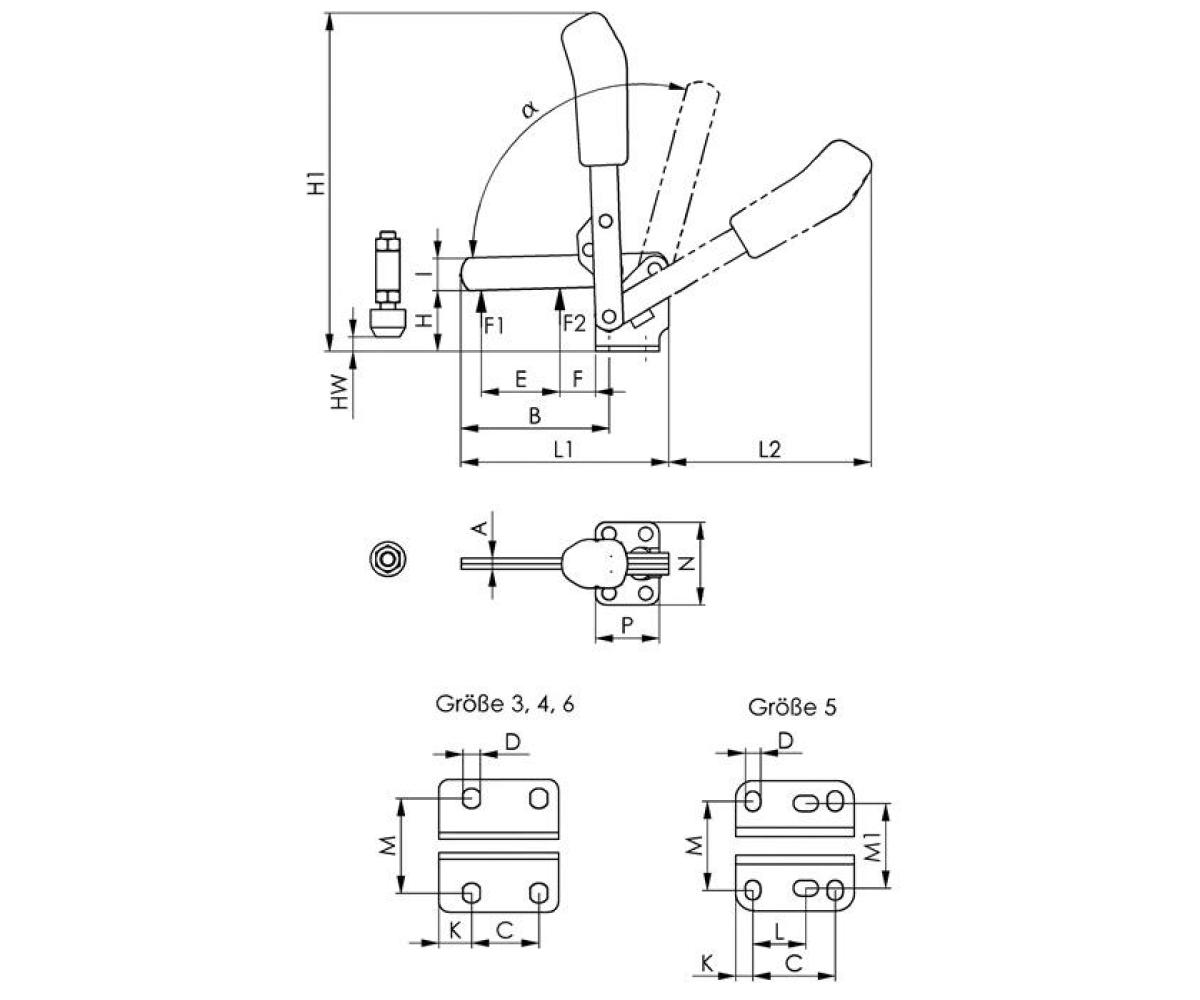

· A: 10mm · C: 50,5mm · D: 13mm · a: 140° · L2: 206mm · HW min.: -5mm · L1: 232mm · HW max.: 51mm · H1: 331mm · F1: 3,5kN · L: -mm · M1: -mm · Bohrungs-Ø: 13 mm · a*: 60° · I: 30mm · F2: 5,5kN · F: 20,5mm · B: 166,5mm · P: 90mm · K: 24,5mm · E: 90mm · M: 68-72mm · H: 81mm · N: 100mm · Spannweite: 90 mm · Senkrechtspanner Nr.6804 · Gr.6 waagrechter Fuß AMF ·

Technische Daten

Größe	6
Andrückschraube	M12 x 110
Höhe gespannt	331 mm
Spannhöhe	81 mm
Haltekraft F2	5,5 kN
Fußgröße	100 x 90
Haltekraft F1	3,5 kN
Bauart	waagrechter Fuß
Länge geöffnet	232 x 206
Marke	AMF
