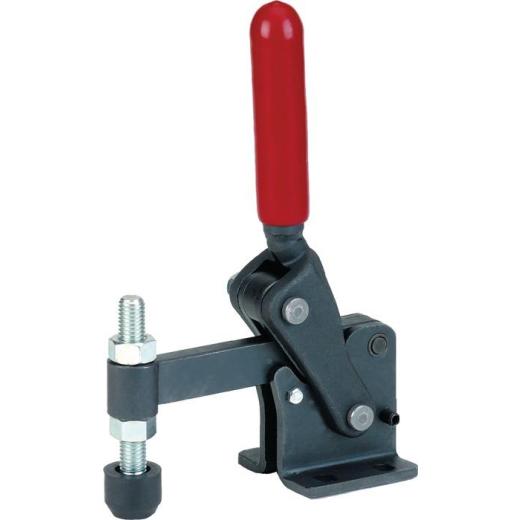

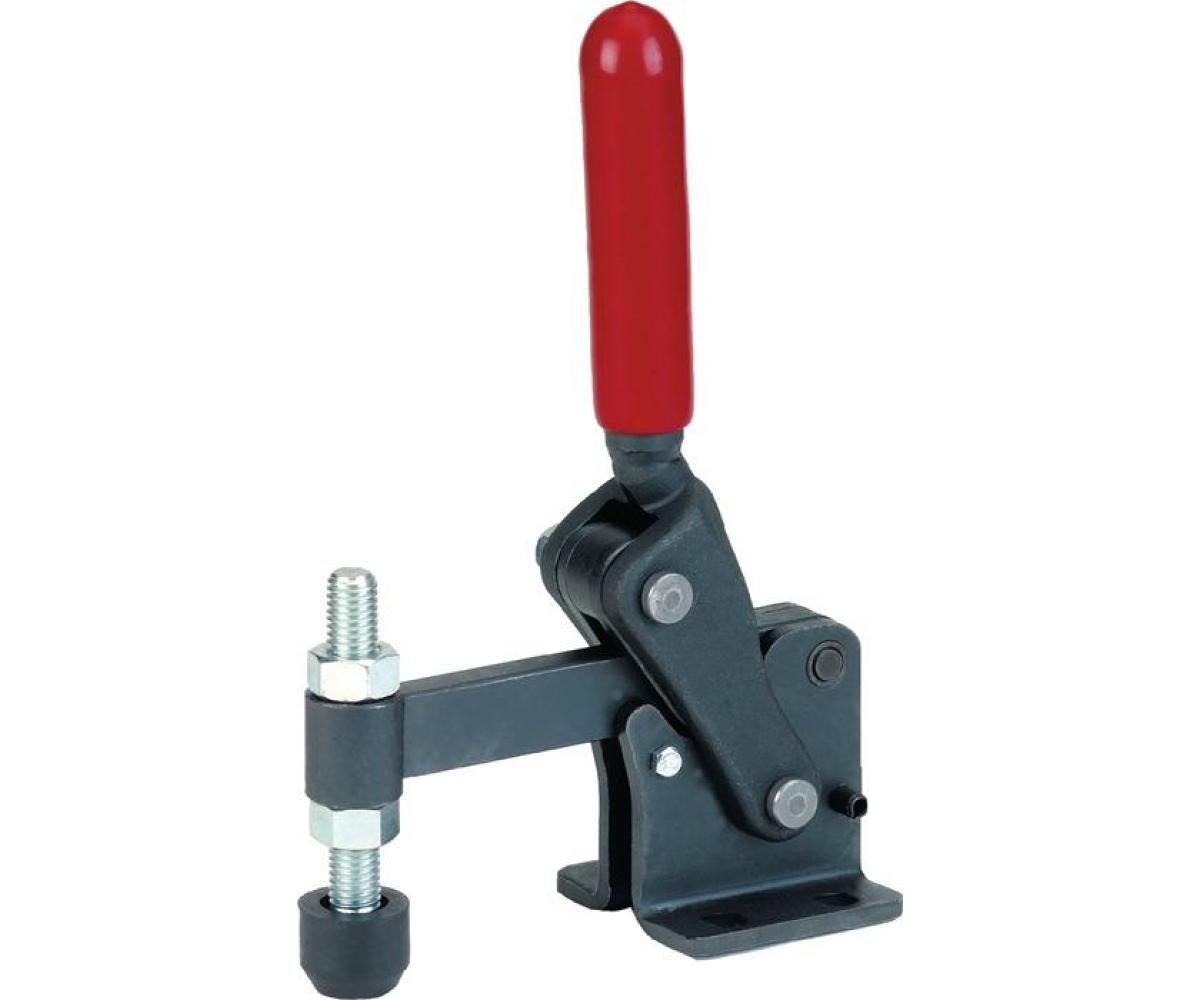

Senkrechtspanner Nr.6811P Gr.2 waagrechter Fuß schwer AMF

schwer · mit waagrechtem Fuß · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

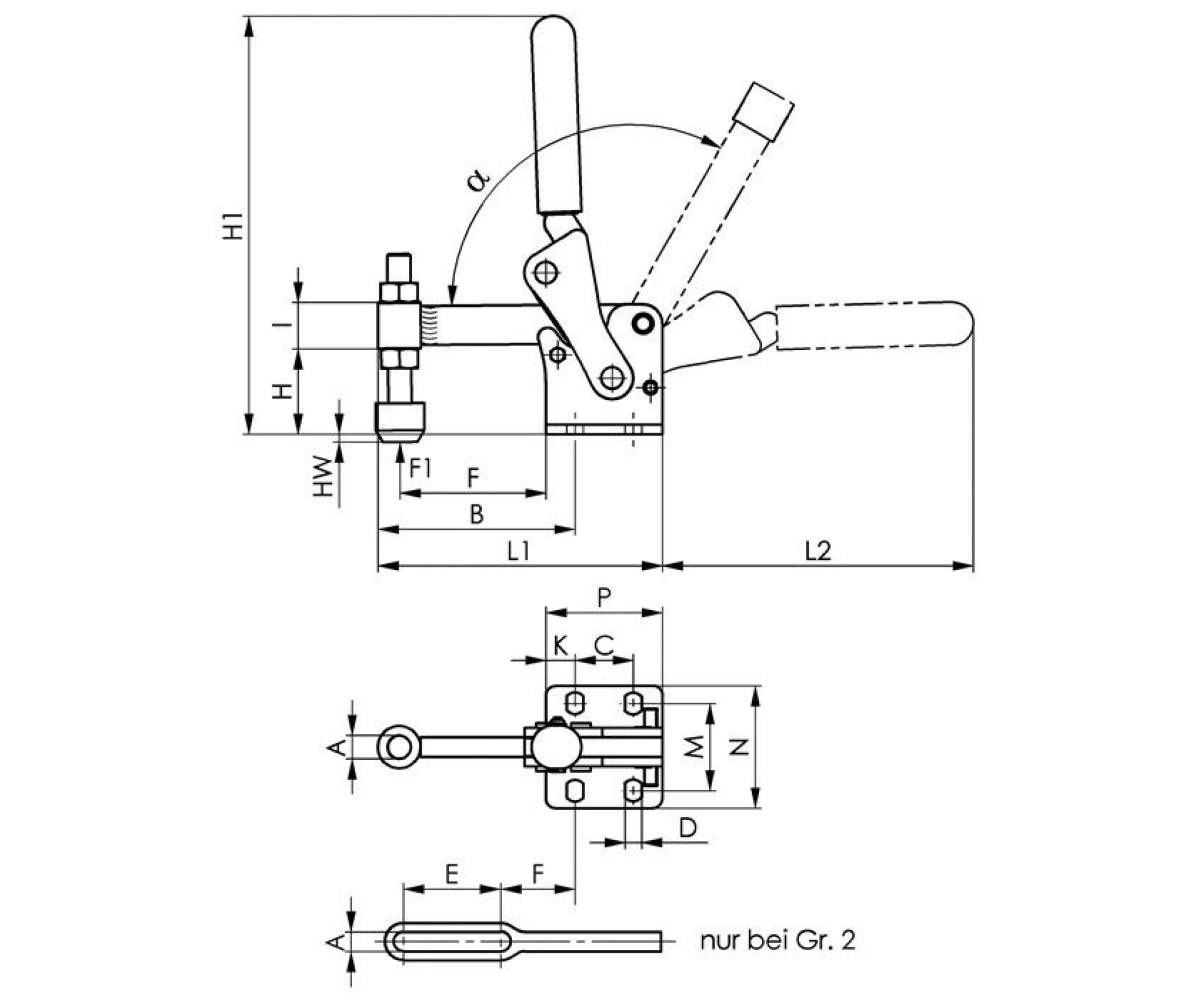

· A: 6,1mm · C: 20mm · D: 7,1mm · L2: 94mm · HW min.: -13,5mm · L1: 85mm · HW max.: 6mm · H1: 127mm · F1: 2,5kN · Bohrungs-Ø: 7,1 mm · a*: 120° · I: 15mm · F: 21mm · B: 57mm · P: 37mm · Eigenschaft: schwer · K: 8,5mm · E: 30mm · M: 32mm · H: 25mm · N: 47mm · Spannweite: 30 mm · Senkrechtspanner Nr.6811P · Gr.2 waagrechter Fuß · schwer AMF ·
Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau

Technische Daten

Größe	2
Andrückschraube	M6 x 50
Höhe gespannt	127 mm
Spannhöhe	25 mm
Fußgröße	47 x 37
Haltekraft F1	2,5 kN
Bauart	waagrechter Fuß
Länge geöffnet	85 x 94
Marke	AMF
