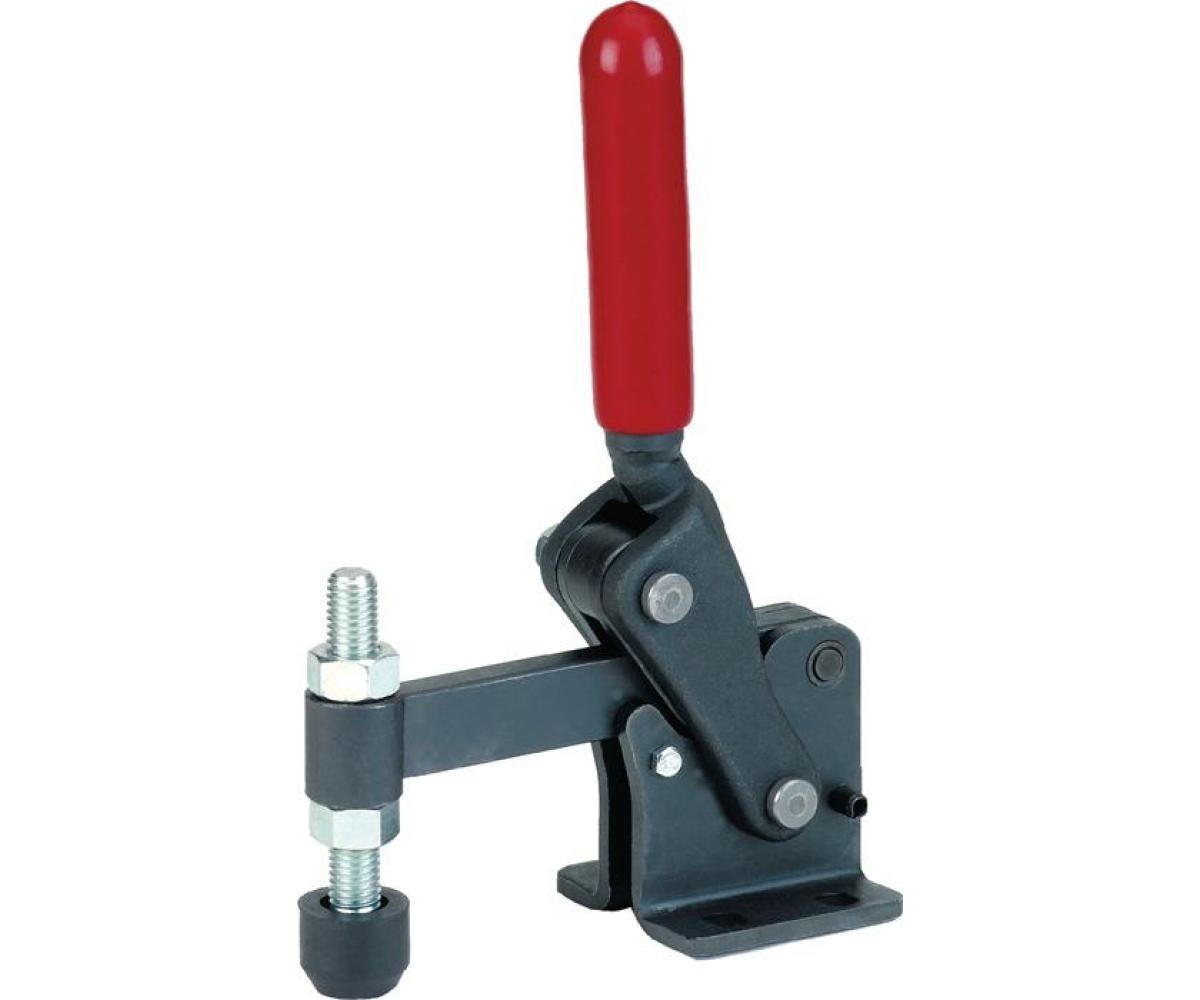

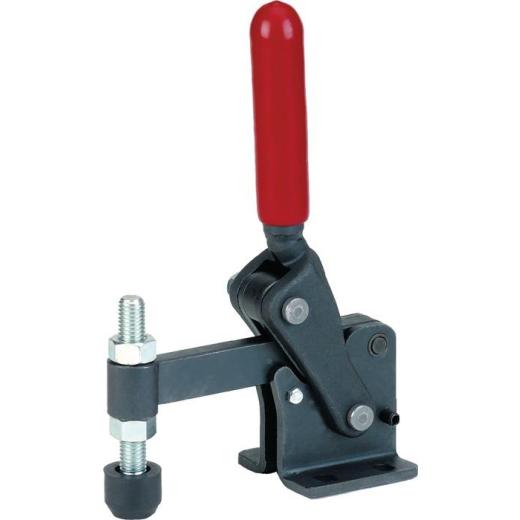

Senkrechtspanner Nr.6811P Gr.6 waagrechter Fuß schwer AMF

schwer · mit waagrechtem Fuß · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

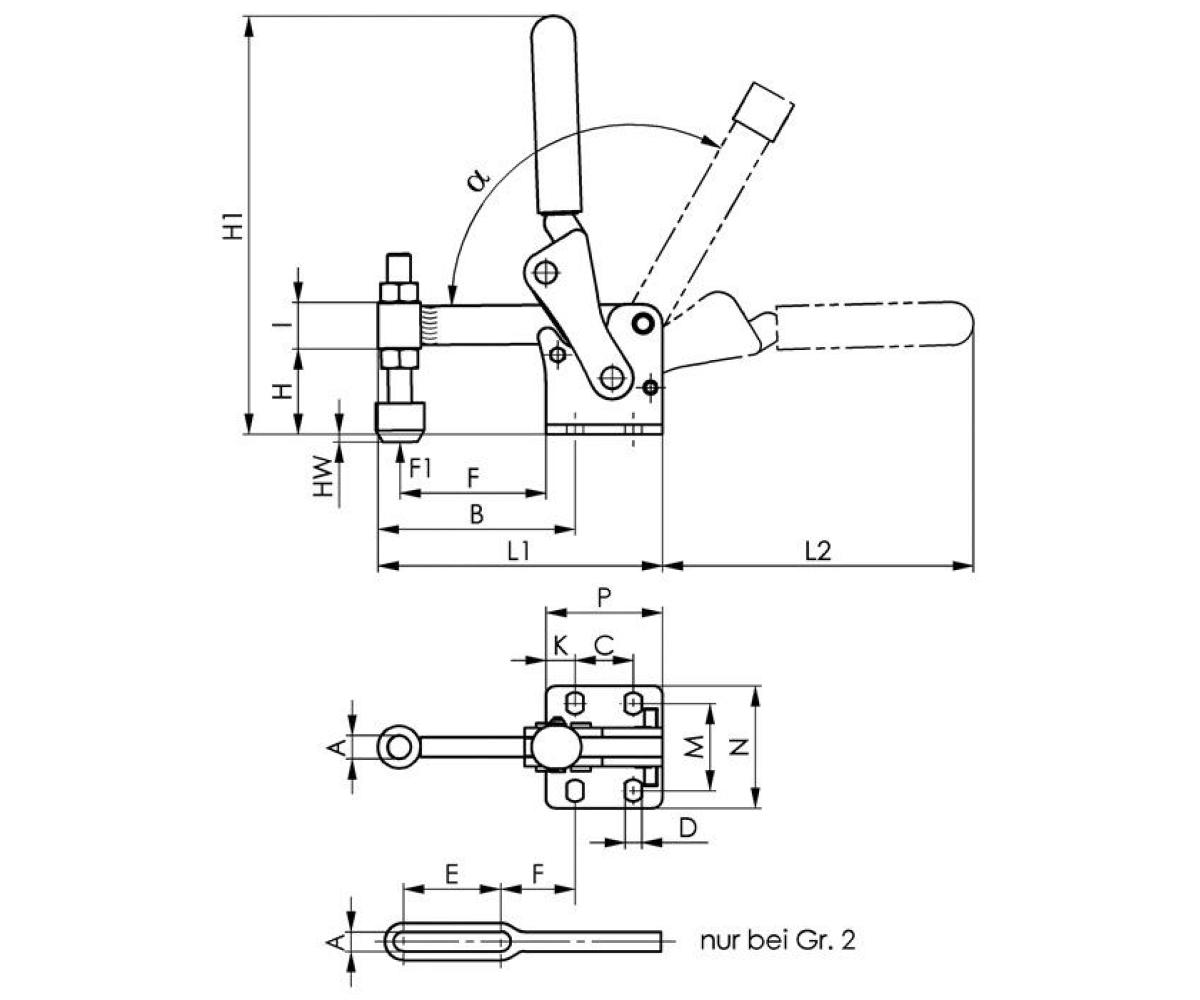

· A: 12,2mm · C: 45mm · D: 10,5mm · L2: 185mm · HW min.: -22mm · L1: 181mm · HW max.: 35mm · H1: 263mm · F1: 6kN · Bohrungs-Ø: 10,5 mm · a*: 120° · I: 30mm · F: 95mm · B: 121mm · P: 75mm · Eigenschaft: schwer · K: 15mm · M: 52mm · H: 65mm · N: 78mm · Spannweite: · Senkrechtspanner Nr.6811P · Gr.6 waagrechter Fuß · schwer AMF ·
Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau

Technische Daten

Größe	6
Andrückschraube	M12 x 110
Höhe gespannt	263 mm
Spannhöhe	65 mm
Fußgröße	78 x 75
Haltekraft F1	6 kN
Bauart	waagrechter Fuß
Länge geöffnet	181 x 185
Marke	AMF
