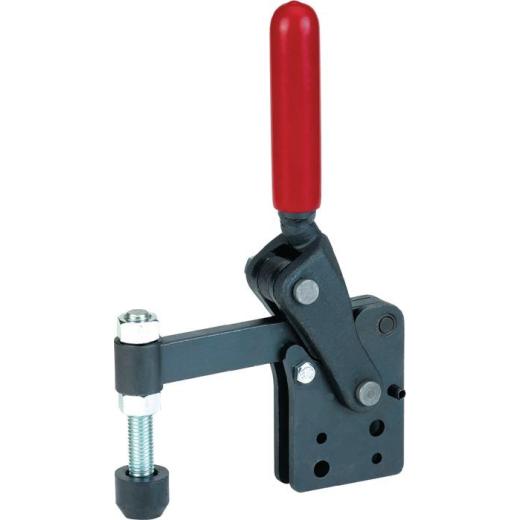

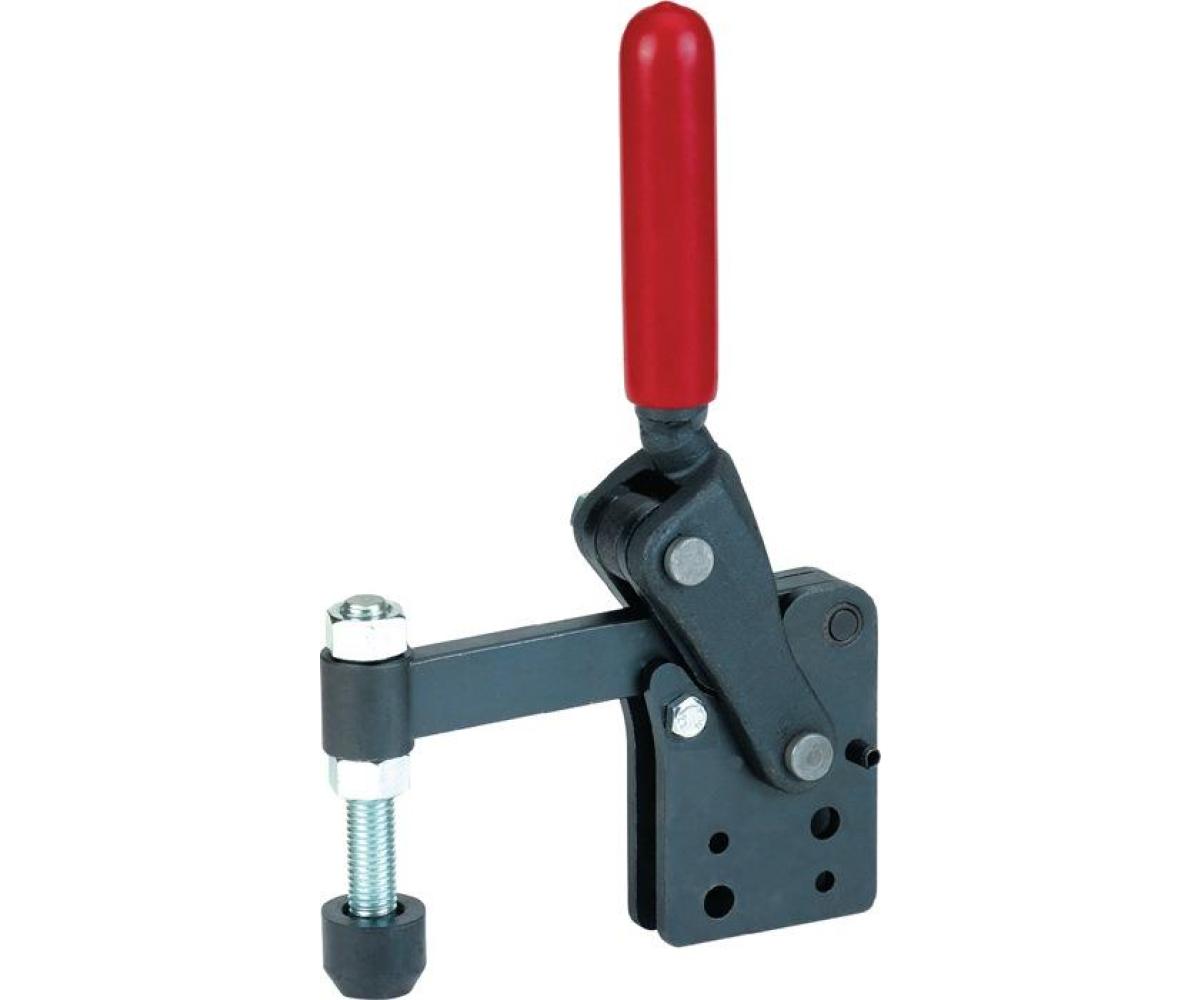

Senkrechtspanner Nr.6812P Gr.6 senkrechter Fuß schwer AMF

schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

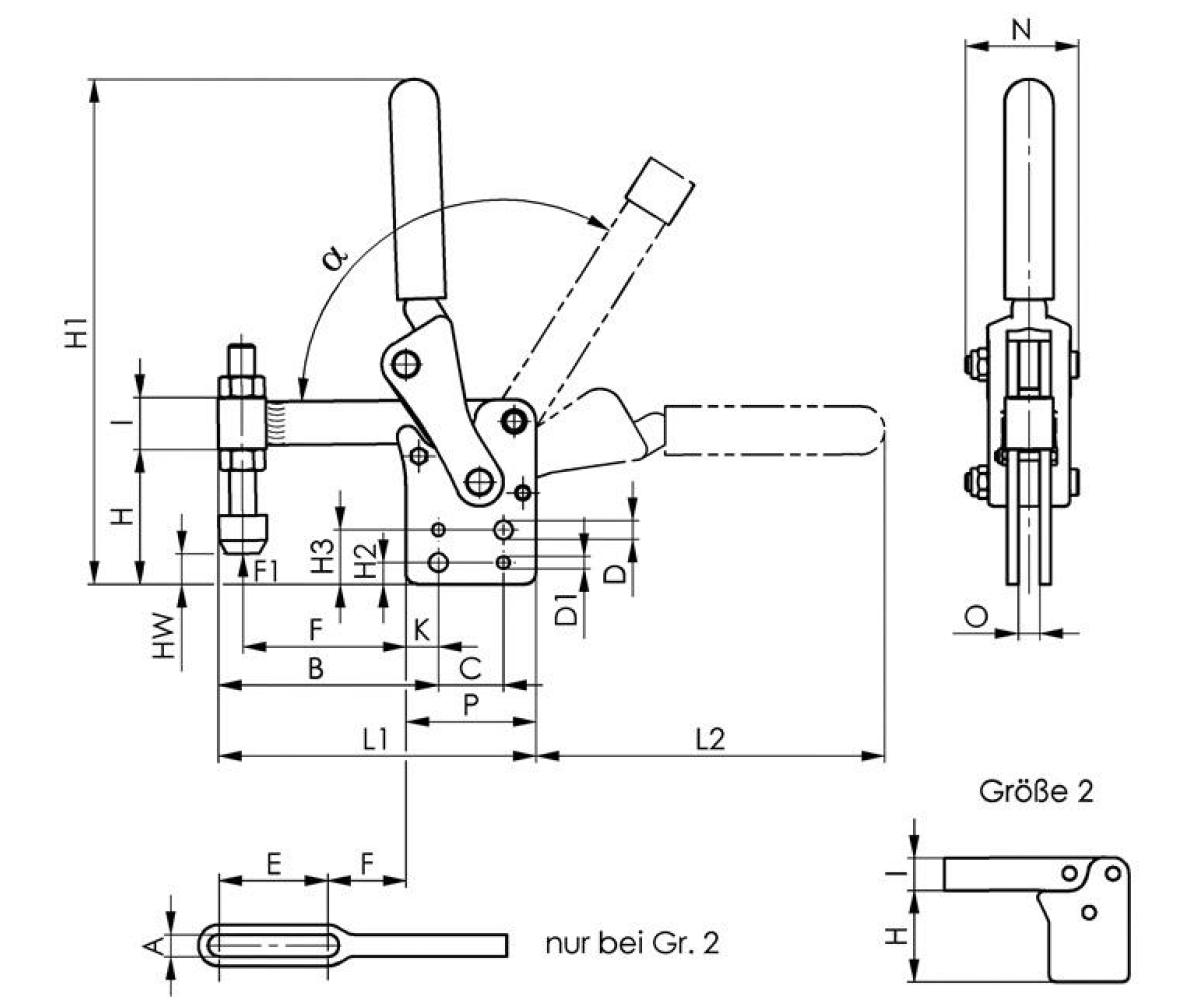

· A: 12,2mm · C: 45mm · D: 10,5mm · L2: 189mm · HW min.: 0mm · L1: 181mm · HW max.: 58mm · H1: 289mm · F1: 12kN · H2: 15mm · O: 12mm · Bohrungs-Ø: 10,5 mm · a*: 120° · I: 30mm · F: 95mm · B: 121mm · P: 75mm · Eigenschaft: schwer · K: 15mm · H: 87,5mm · H3: 35mm · N: 60mm · D1: 7,7mm · Spannweite: · Senkrechtspanner Nr.6812P · Gr.6 senkrechter Fuß · schwer AMF ·
Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau

Technische Daten

Größe	6
Andrückschraube	M12 x 110
Höhe gespannt	289 mm
Spannhöhe	87,5 mm
Fußgröße	60 x 75
Haltekraft F1	12 kN
Bauart	senkrechter Fuß
Länge geöffnet	181 x 189
Marke	AMF
