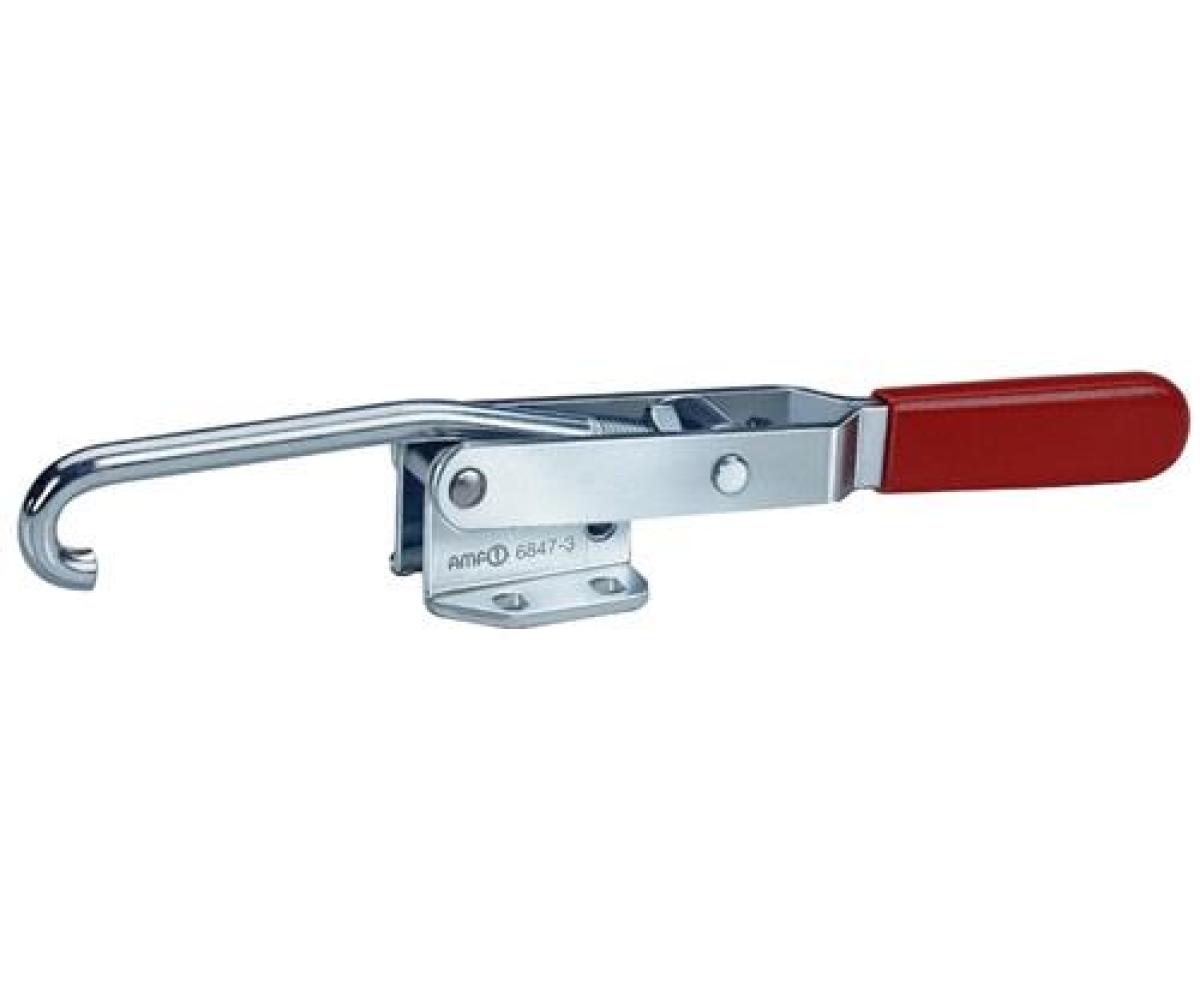

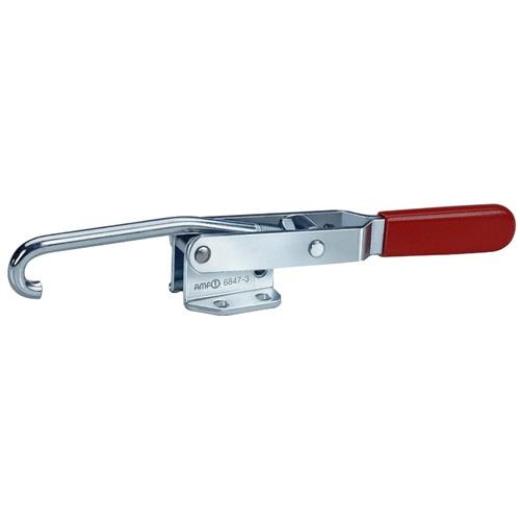

Verschlussspanner Nr.6847 Gr.5 horiz.AMF

verzinkt · passiviert

Weitere technische Eigenschaften
· S: 147mm · C: 29mm · D: 10,75mm · G: 11,2mm · L1: 189,5mm · Armlänge: 189,5 mm · L: 55mm · K: 13mm · R: 8mm · B1: 26-40mm · B2: 57-71mm · E2: 58-73mm · E1: 27-42mm · H1: 69mm · H2: 282mm · Bohrungs-Ø: 11,2mm · M: 55,5-63mm · H: 49mm · N: 85mm · Verschlussspanner Nr.6847 · Gr.5 horiz.AMF ·

Technische Daten

Größe	5
Zugkraft	5
Verstellweg	14
Marke	AMF
Bauart	horizontal
Bohrungsabstand innen	27-42 / 58-73
Höhe gespannt	69 mm
Höhe geöffnet	282 mm
Gegenhalterhöhe	49 mm
Material	verzinkt
Spannweite	26-40 / 57-71
