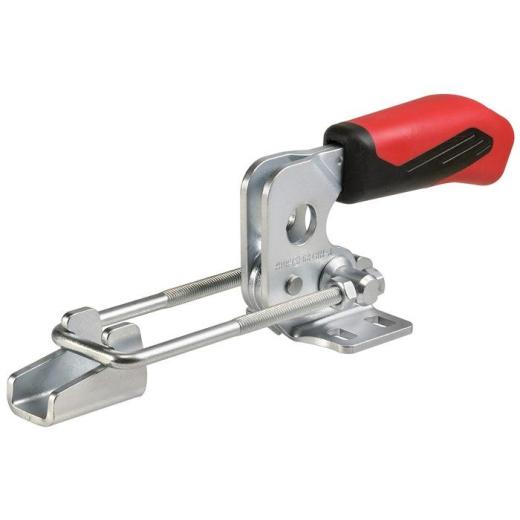

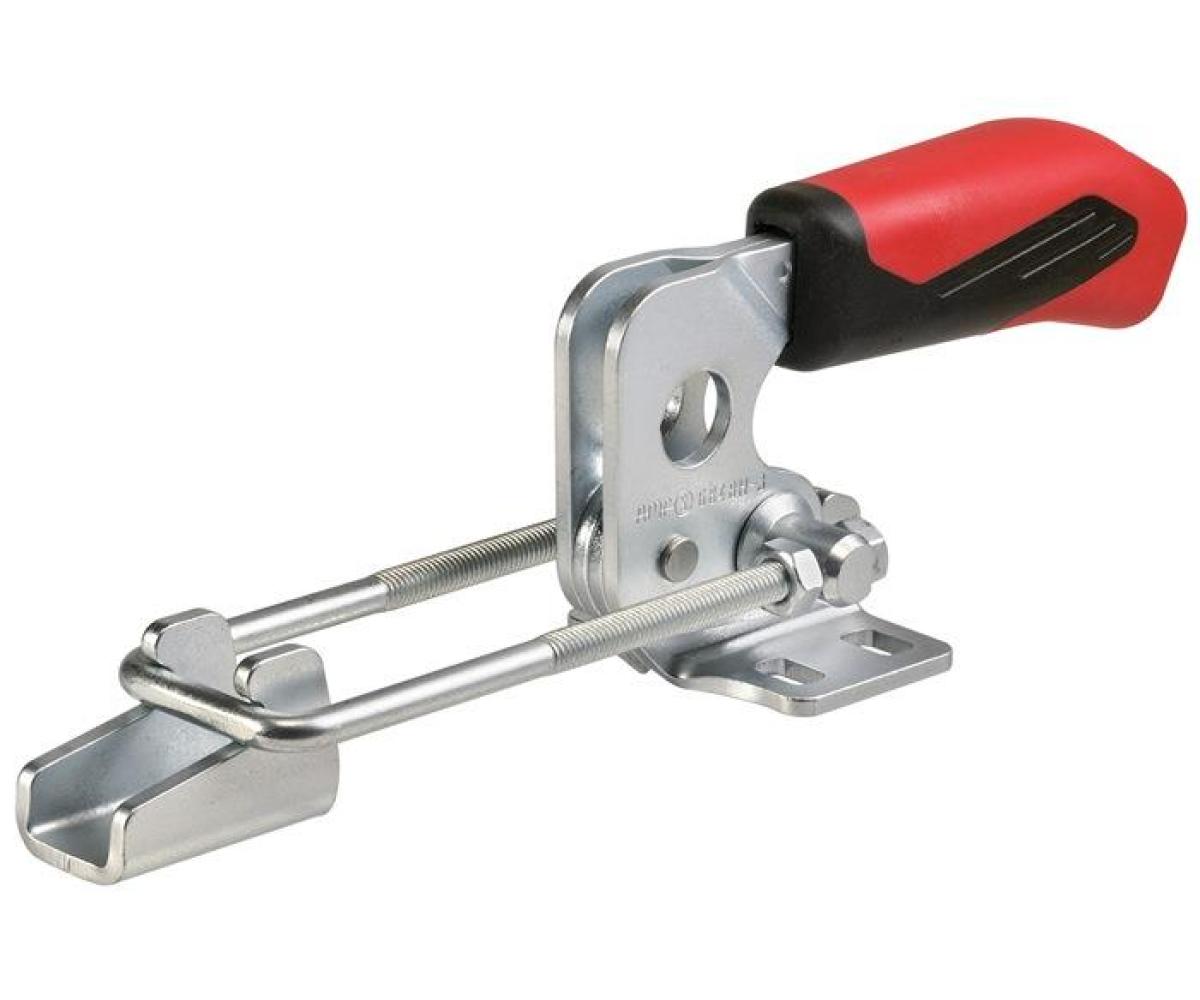

Verschlussspanner Nr.6848H Gr.2 horiz.AMF

horizontal

Weitere technische Eigenschaften

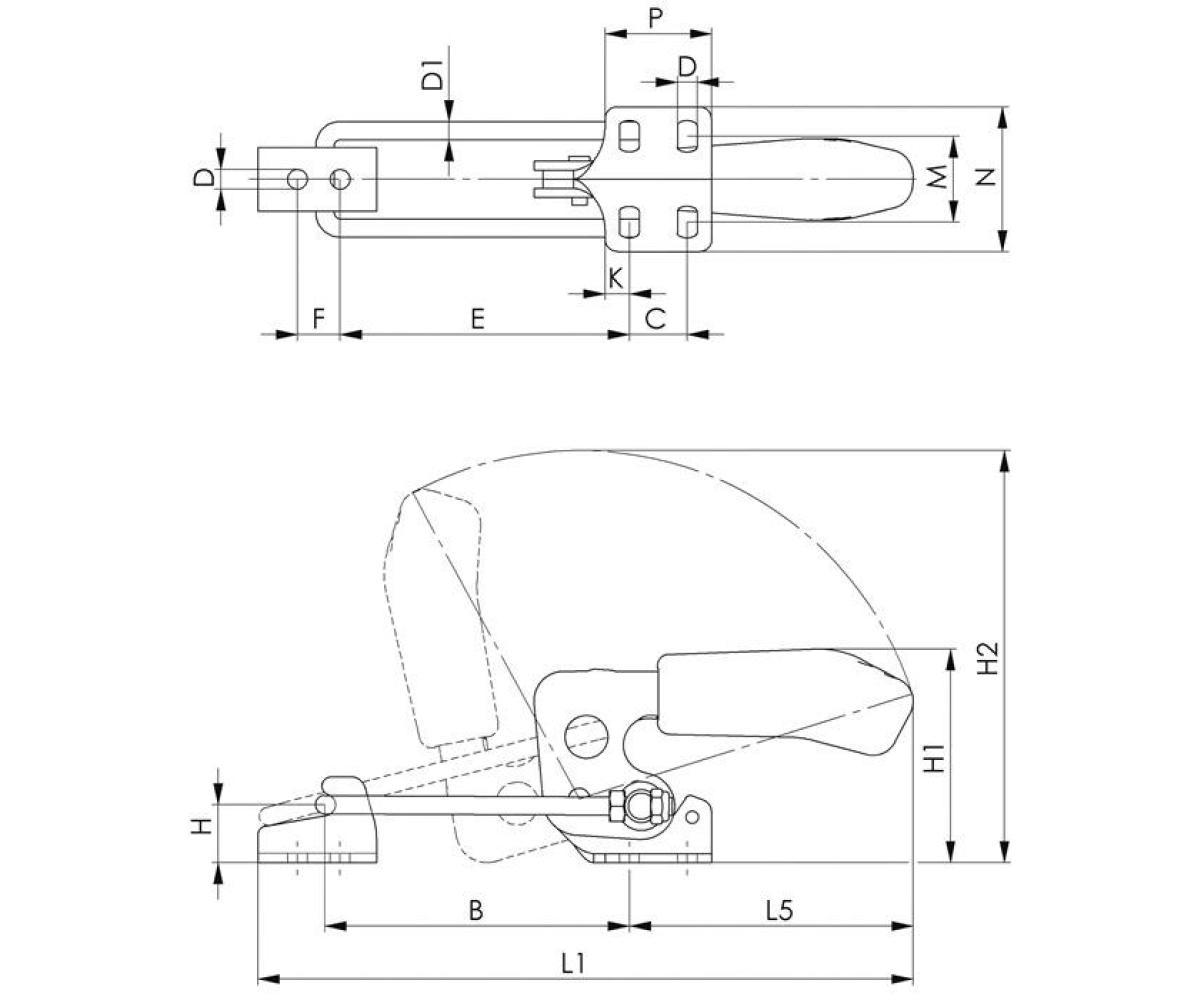

· C: 13mm · D: 5,2mm · L1: 125-159mm · Armlänge: 69mm · F: 11mm · P: 26mm · K: 6,4mm · L5: 69mm · E max.: 72mm · E min.: 38mm · H1: 47mm · H2: 99mm · B max.: 76mm · Bohrungs-Ø: 5,2mm · B min.: 42mm · M: 19,5-23,5mm · H: 12mm · N: 38mm · D1: 4mm · Verschlussspanner · Nr.6848H Gr.2 horiz.AMF ·

Lieferumfang

Lieferung inkl. Gegenhalter

Technische Daten

Größe	2
Zugkraft	1,6
Marke	AMF
Bauart	horizontal
Bohrungsabstand innen	38-72
Länge gespannt	125-159
Höhe gespannt	47 mm
Höhe geöffnet	99 mm
Gegenhalterhöhe	12 mm
Material	verzinkt
Spannweite	42-76
