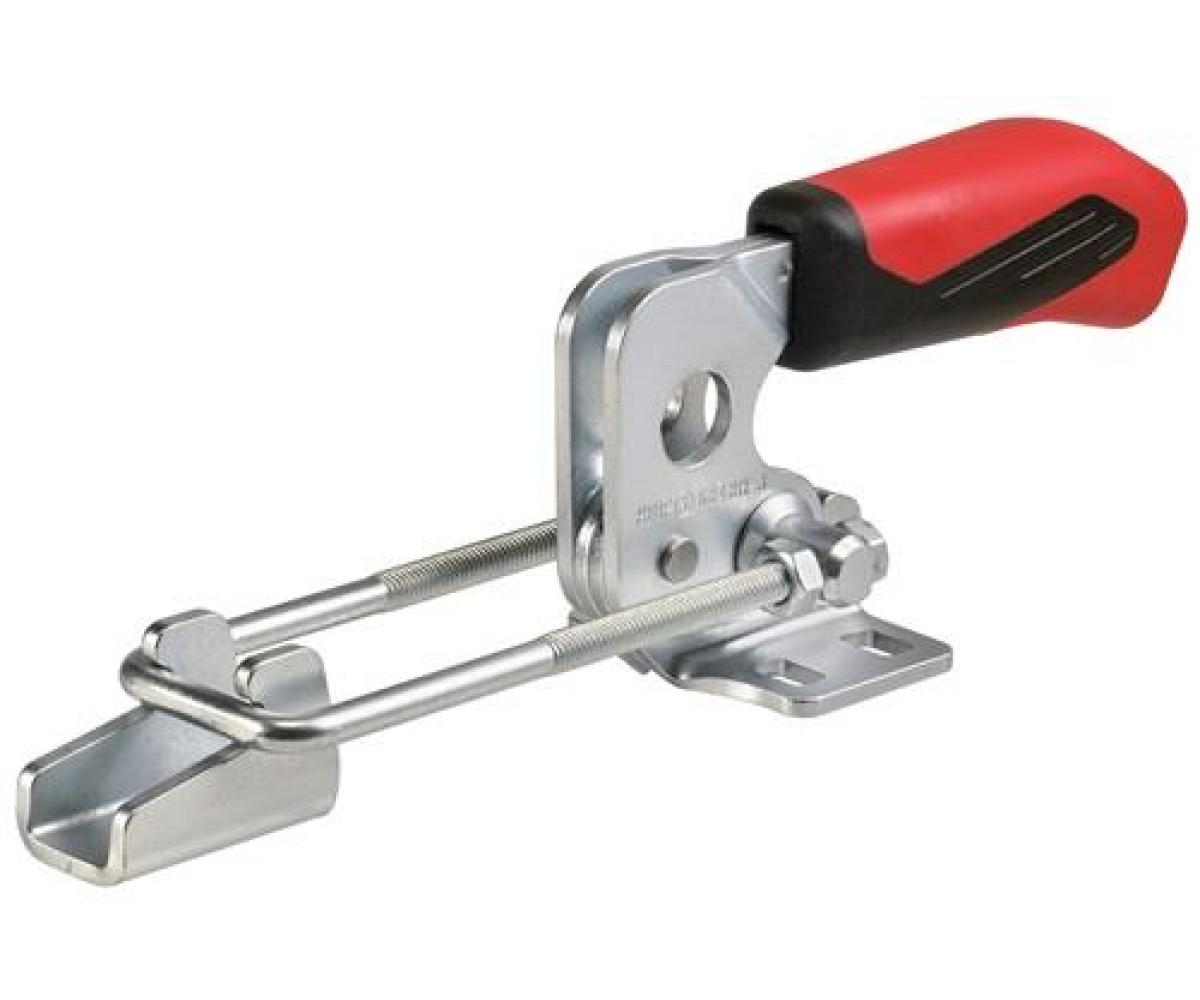

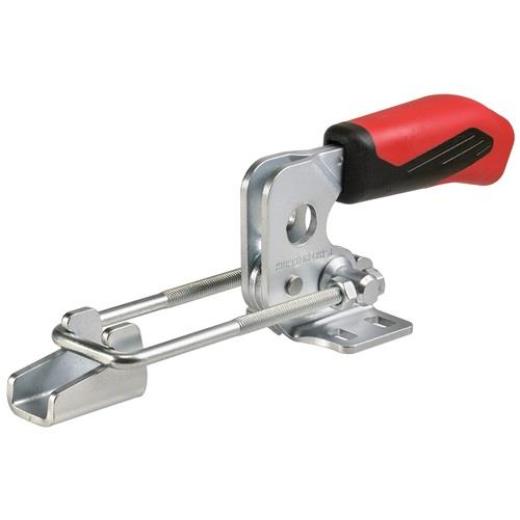

Verschlussspanner Nr.6848H Gr.3 horiz.AMF

horizontal

Weitere technische Eigenschaften
· C: 19mm · D: 6,5mm · L1: 169-216mm · Armlänge: 93mm · F: 14mm · P: 35mm · K: 8,0mm · L5: 93mm · E max.: 96mm · E min.: 48,6mm · H1: 70mm · H2: 135,5mm · B max.: 101mm · Bohrungs-Ø: 6,5mm · B min.: 53,5mm · M: 24,5-32,0mm · H: 19mm · N: 48mm · D1: 6mm · Verschlussspanner · Nr.6848H Gr.3 horiz.AMF ·

Lieferumfang

Lieferung inkl. Gegenhalter

Technische Daten

Größe	3
Zugkraft	3,2
Marke	AMF
Bauart	horizontal
Bohrungsabstand innen	48,6-96
Länge gespannt	169-216
Höhe gespannt	70 mm
Höhe geöffnet	135,5 mm
Gegenhalterhöhe	19 mm
Material	verzinkt
Spannweite	53,5-101
