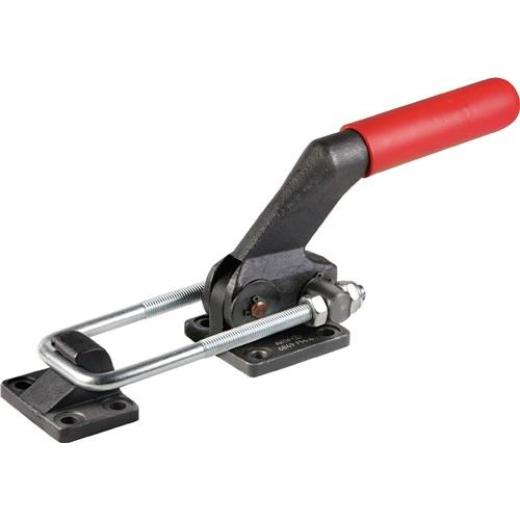

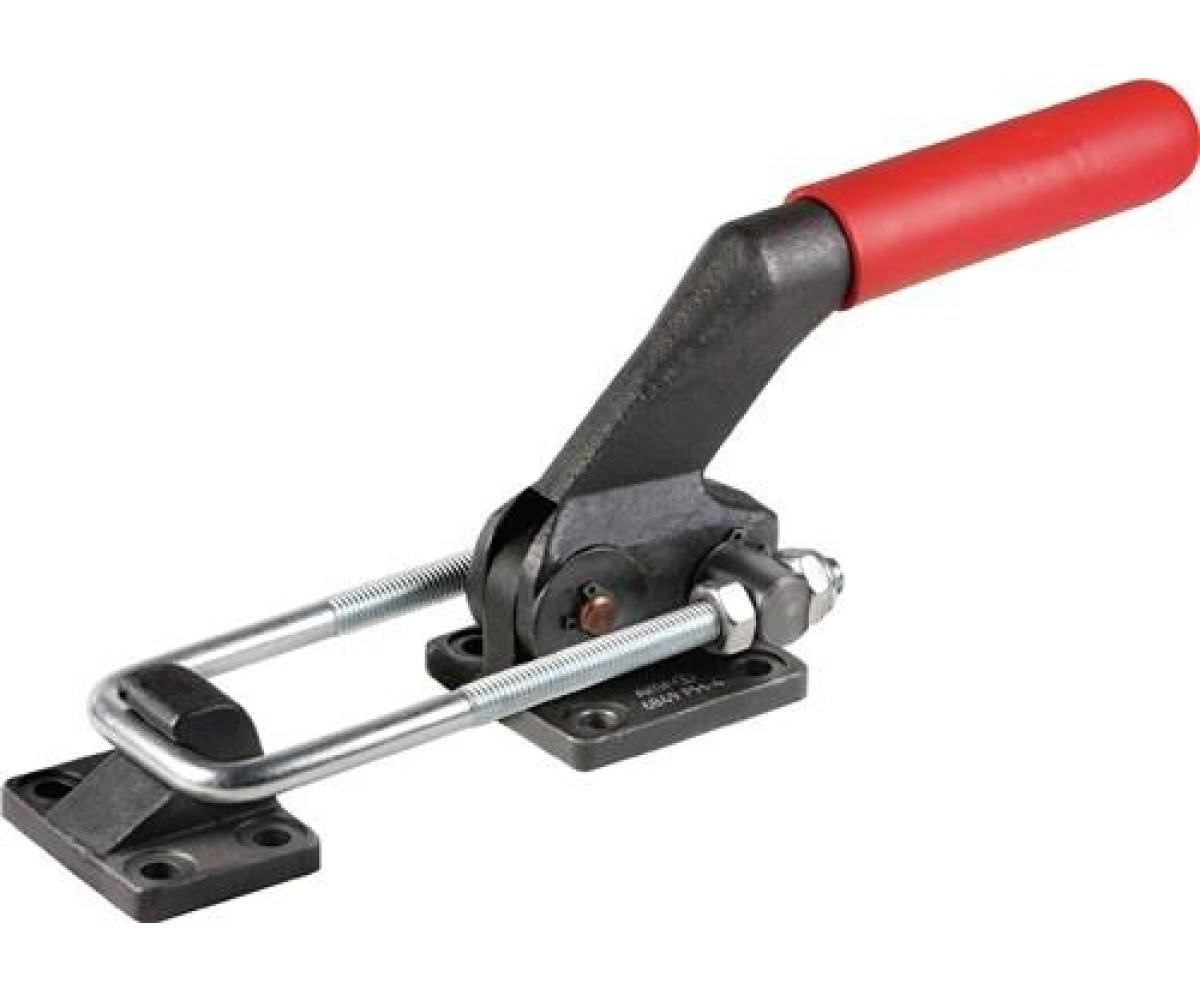

Verschlussspanner Nr.6849PH Gr.5 horiz.schwer AMF

schwer · für hohe Haltekräfte · Bolzen gehärtet und geschliffen, dauerhaft gefettet, mit Sicherungsringen in Lagerbuchsen montiert · der Spannbolzen ist mit Sicherungsringen mittig positioniert · Fuß, Hebelarm und Gegenhalter sind aus Stahlguss, brüniert · Spannbügel, Spannbolzen und Muttern sind vergütet und verzinkt

Weitere technische Eigenschaften
· S: 47mm · C: 57mm · D: 12mm · G: 10,5mm · L1: 164mm · H1: 146mm · Armlänge: 164 mm · L: 86mm · Bohrungs-Ø: 10,5mm · F: 35mm · B: 49-114mm · Eigenschaft: schwer · K: 12,5mm · E: 28-93mm · M: 57mm · H: 32mm · N: 82mm · Verschlussspanner · Nr.6849PH Gr.5 · horiz.schwer AMF ·

Lieferumfang

Lieferung inkl. Gegenhalter

Technische Daten

Größe	5
Zugkraft	27
Verstellweg	65
Bohrungsabstand innen	28-93
Gegenhalterhöhe	32 mm
Marke	AMF
Material	Stahlguss brüniert
Bauart	horizontal
Spannweite	49-114
