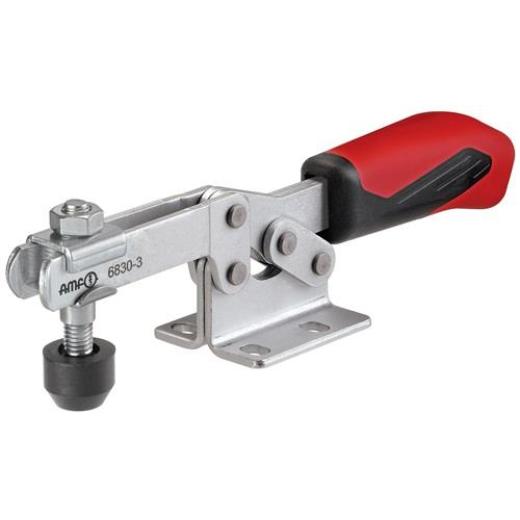

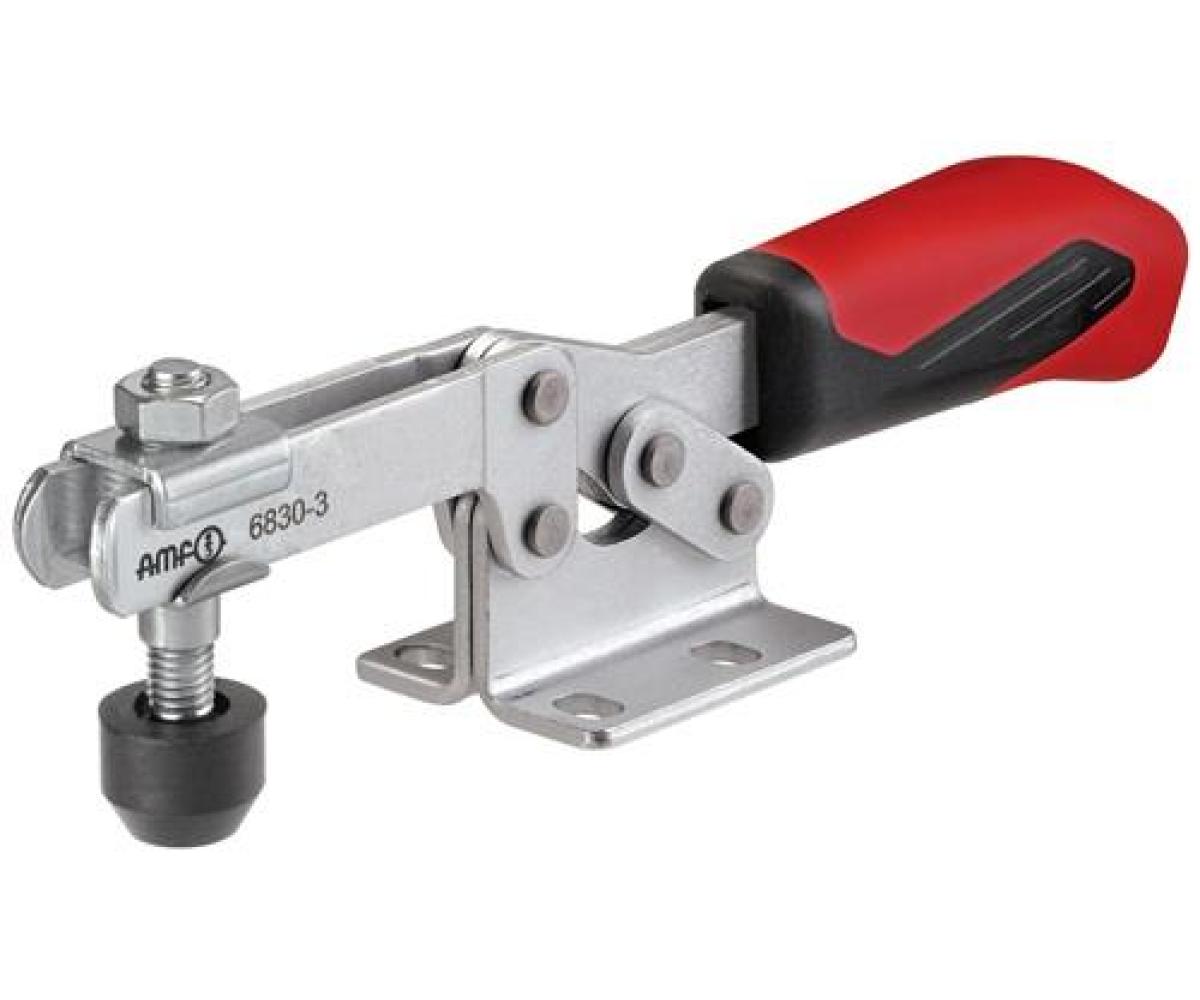

Waagrechtspanner Nr.6830 Gr.3 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften
· C: 25,7mm · D: 6,5mm · Andrückschraube: M8 x 45 · HW min.: -2mm · L1: 206mm · F1: 1,8kN · Gesamthöhe: 48mm · L: 13mm · a*: 90° · Bauart: waagrechter Fuß · F: 14mm · P: 50mm · K: 7mm · A: 8mm · HW max.: 9mm · H1: 48,5mm · H2: 86mm · M1: 31,6mm · I: 15mm · F2: 2,5kN · B: 73mm · E: 38mm · M: 22-31,8mm · H: 32mm · N: 45,5mm · Gesamtlänge: 206mm · D1: 5,1mm · Waagrechtspanner Nr.6830 · Gr.3 waagrechter Fuß AMF ·

Technische Daten

Größe	3
Spannhöhe	32 mm
Marke	AMF
Länge gespannt	206 mm
Höhe gespannt	48,5 mm
Haltekraft F2	2,5 kN
Haltekraft F1	1,8 kN
Bohrungs-Ø	6,5 mm
Spannweite	38 mm
