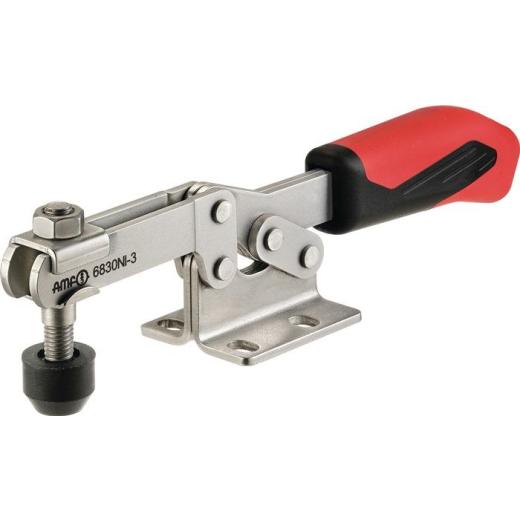

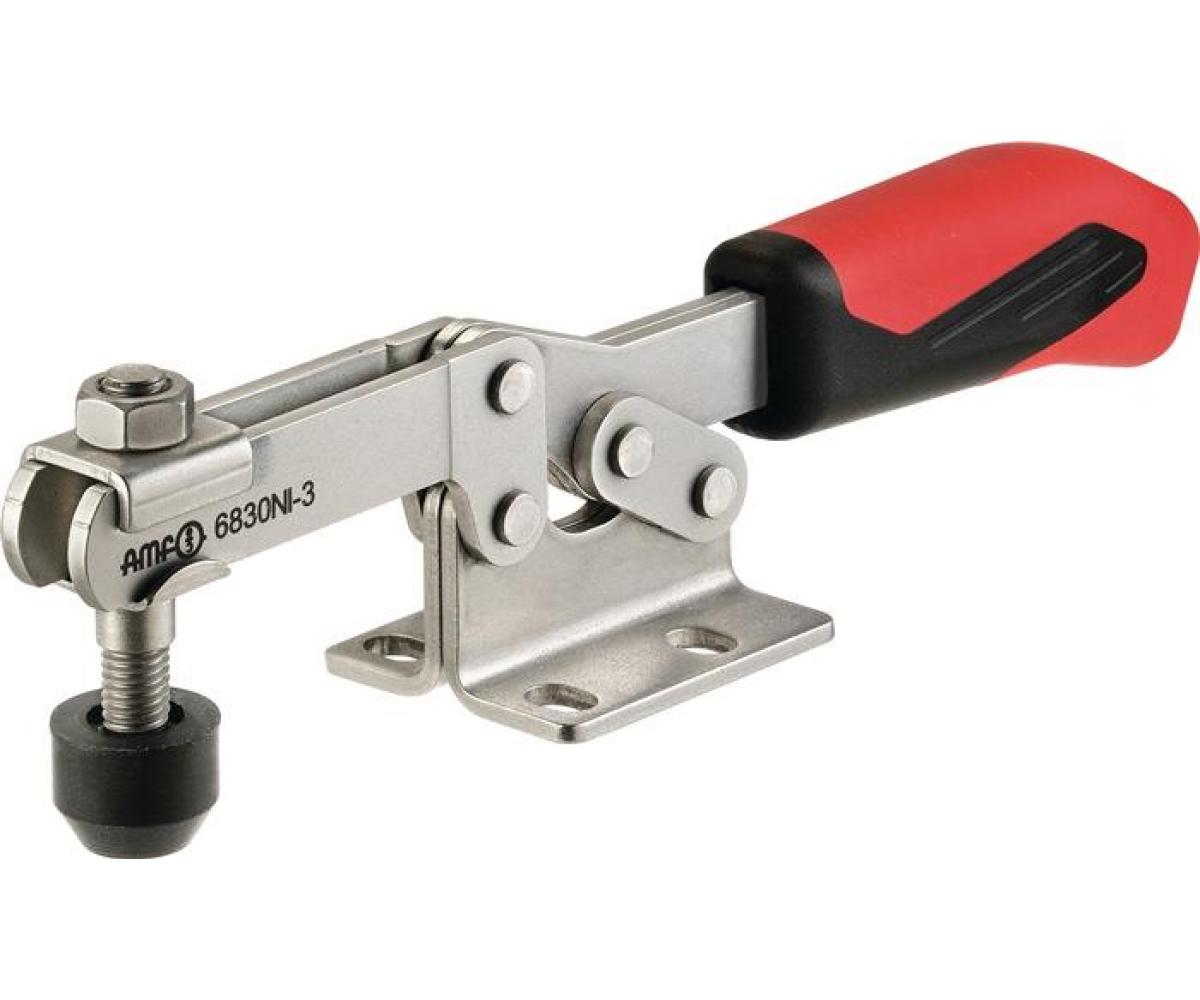

Waagrechtspanner Nr.6830NI Gr.1 waagrechter Fuß AMF

VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr. 6890NI · auch für die Lebensmittelindustrie geeignet

Weitere technische Eigenschaften

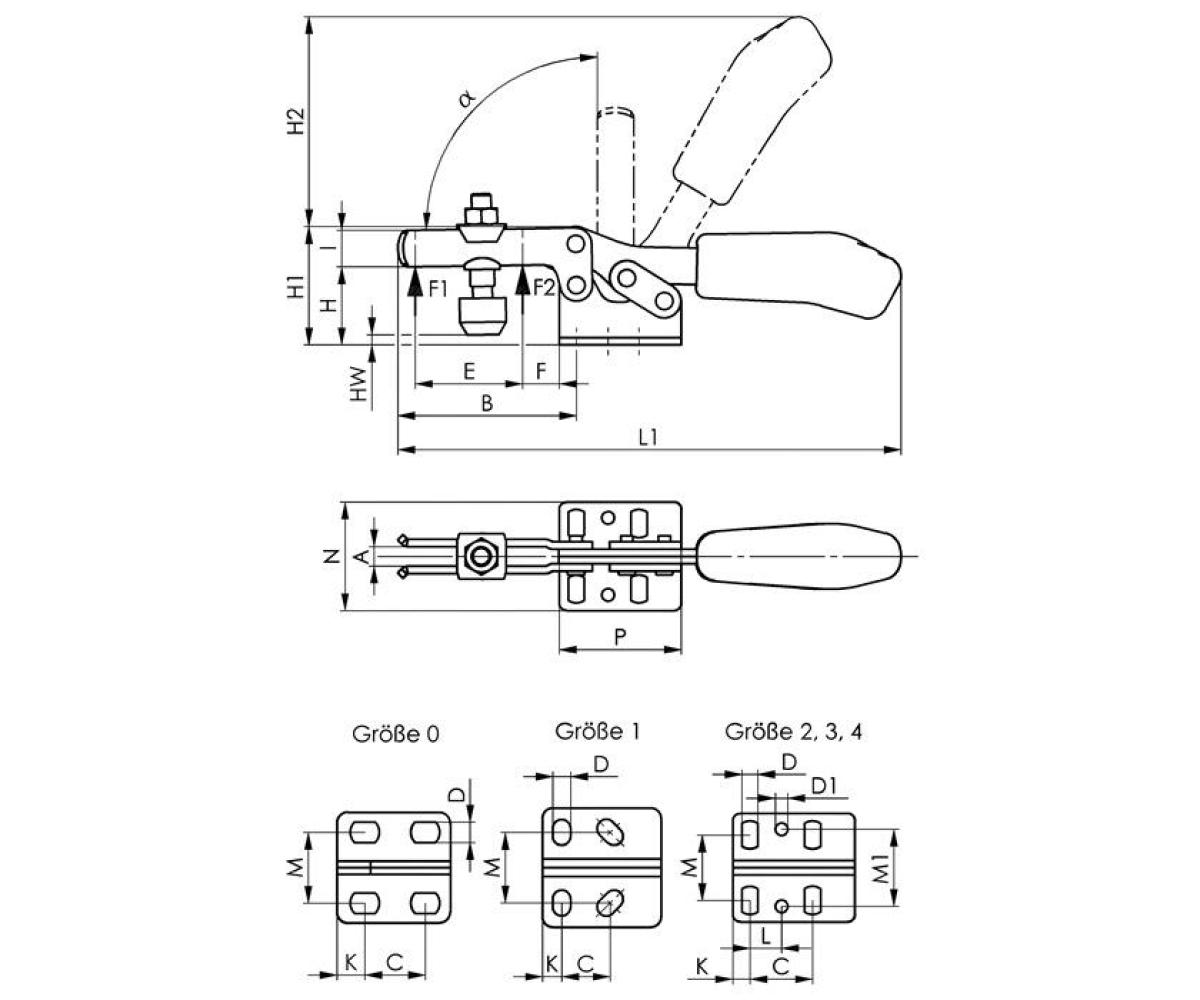

· C: 13,3-14,7mm · D: 5,2mm · Andrückschraube: M5 x 30 · HW min.: -4mm · L1: 120mm · F1: 0,8kN · L: -mm · a*: 90° · Bauart: waagrechter Fuß · F: 8mm · P: 34mm · K: 5,5mm · A: 5mm · HW max.: 2mm · H1: 30mm · H2: 49mm · M1: - · Material: Edelstahl · I: 10mm · F2: 1,1kN · B: 42mm · E: 18,6mm · M: 18-21,5mm · H: 19mm · N: 34mm · D1: -mm · Waagrechtspanner · Nr.6830NI Gr.1 · waagrechter Fuß AMF ·

Technische Daten

Größe	1
Spannhöhe	19 mm
Länge gespannt	120 mm
Höhe gespannt	30 mm
Haltekraft F2	1,1 kN
Haltekraft F1	0,8 kN
Bohrungs-Ø	5,2 mm
Spannweite	18,6 mm
Marke	AMF
