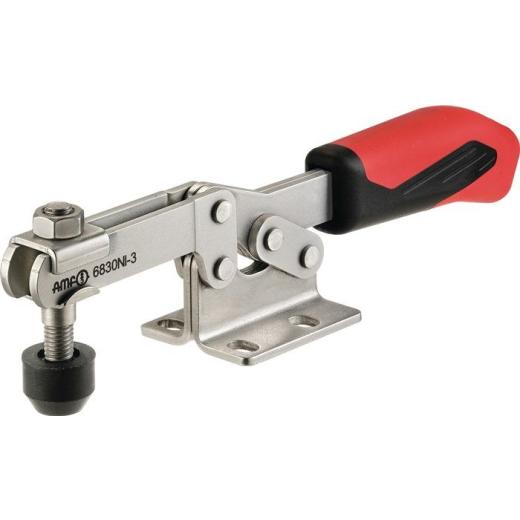

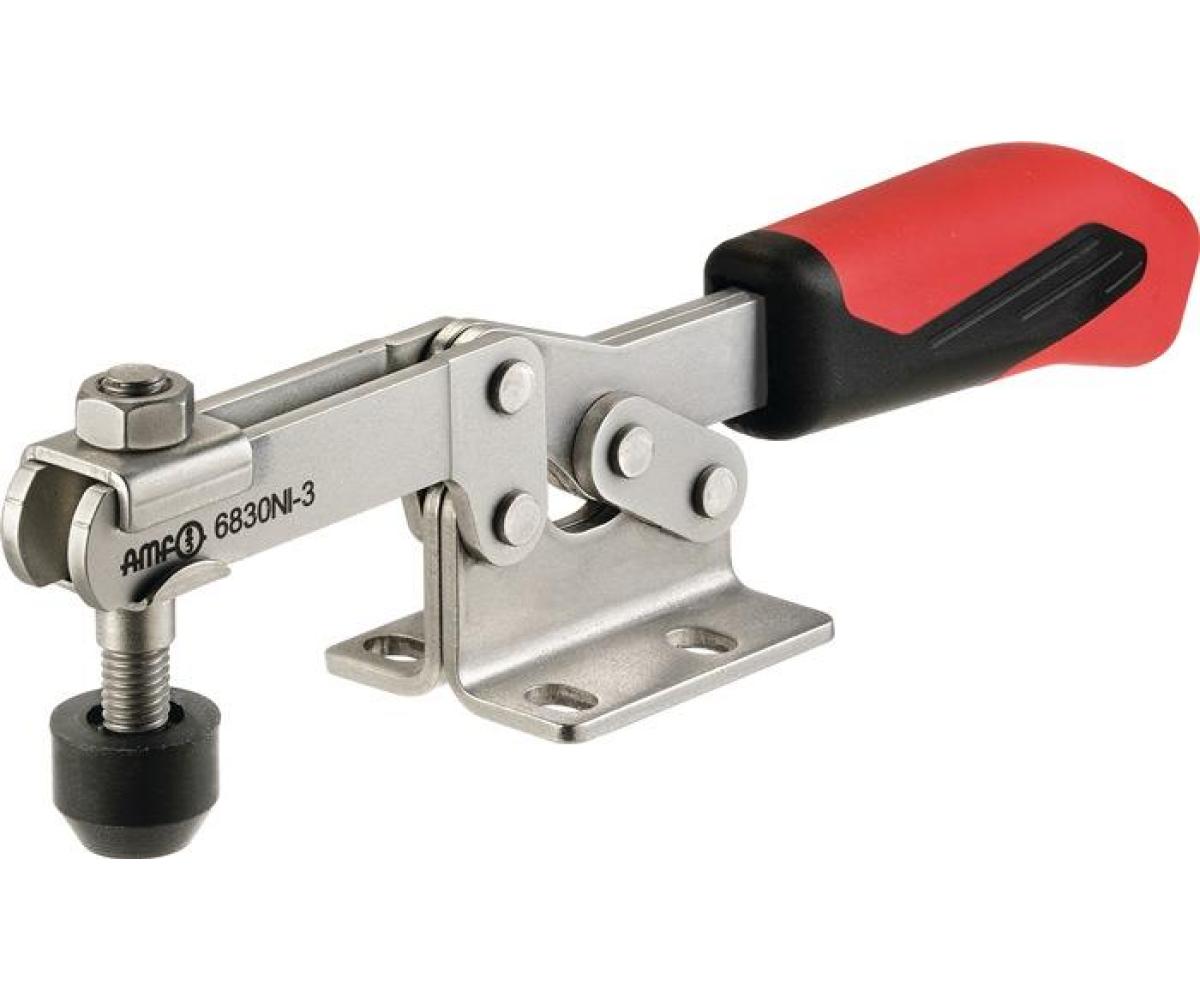

Waagrechtspanner Nr.6830NI Gr.4 waagrechter Fuß AMF

VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr. 6890NI · auch für die Lebensmittelindustrie geeignet

Weitere technische Eigenschaften

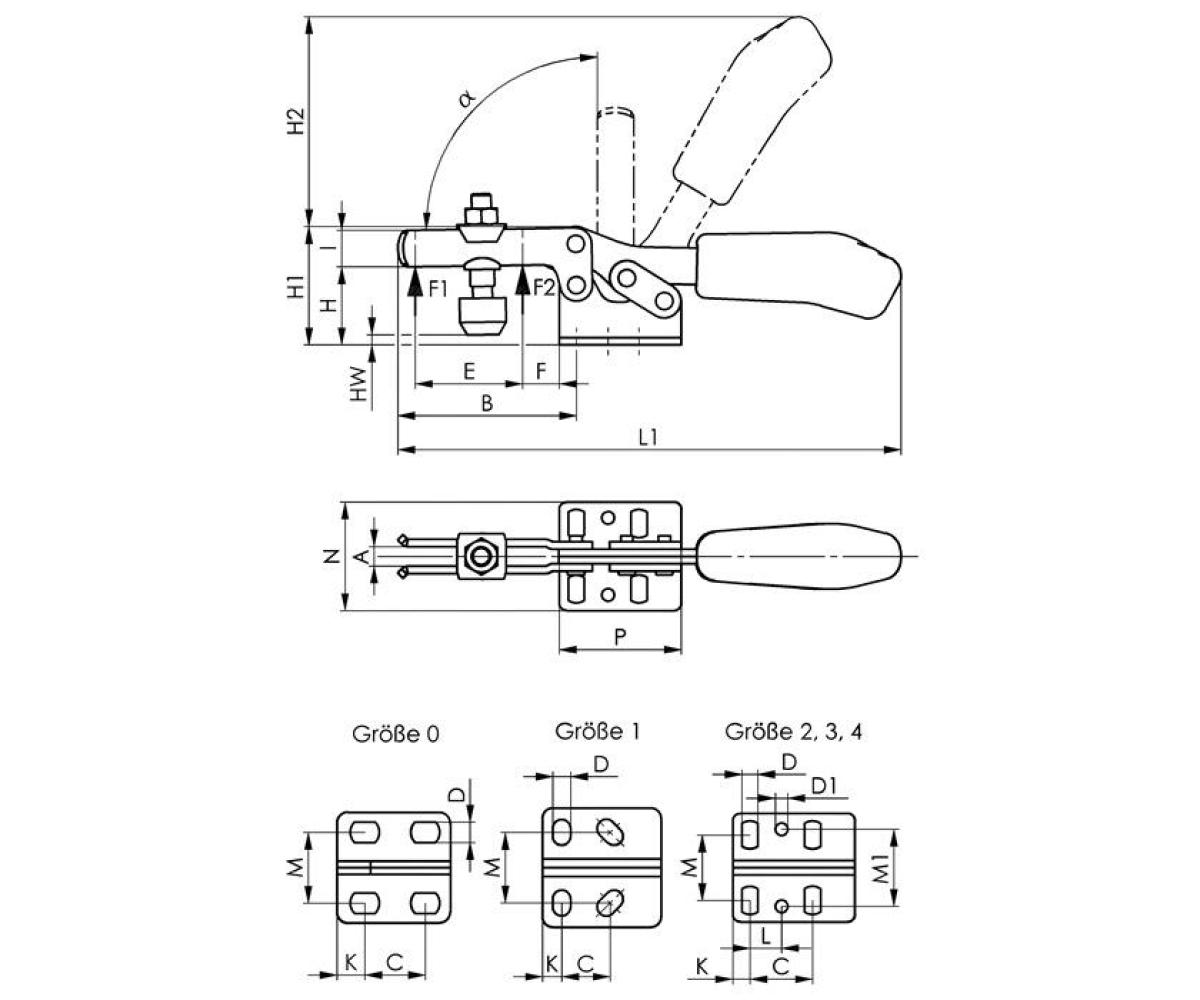

· C: 41mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: -4mm · L1: 287mm · F1: 2kN · L: 20,5mm · a*: 90° · Bauart: waagrechter Fuß · F: 27mm · P: 57mm · K: 8mm · A: 10mm · HW max.: 24mm · H1: 75mm · H2: 126mm · M1: 43 · Material: Edelstahl · I: 20mm · F2: 3kN · B: 113mm · E: 63mm · M: 29-43mm · H: 45mm · N: 58mm · D1: 8,5mm · Waagrechtspanner · Nr.6830NI Gr.4 · waagrechter Fuß AMF ·

Technische Daten

Größe	4
Spannhöhe	45 mm
Länge gespannt	287 mm
Höhe gespannt	75 mm
Haltekraft F2	3 kN
Haltekraft F1	2 kN
Bohrungs-Ø	8,5 mm
Spannweite	63 mm
Marke	AMF
