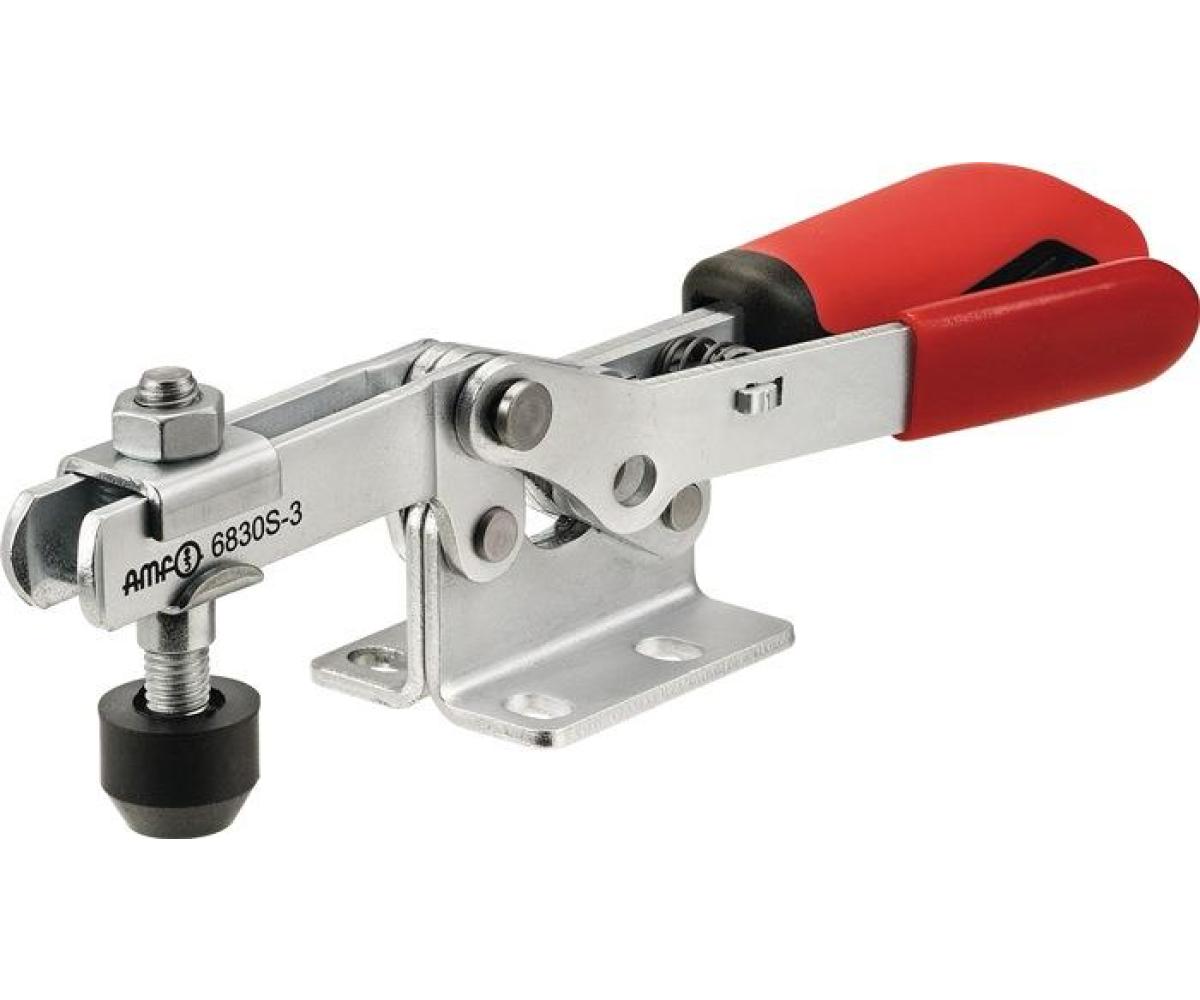

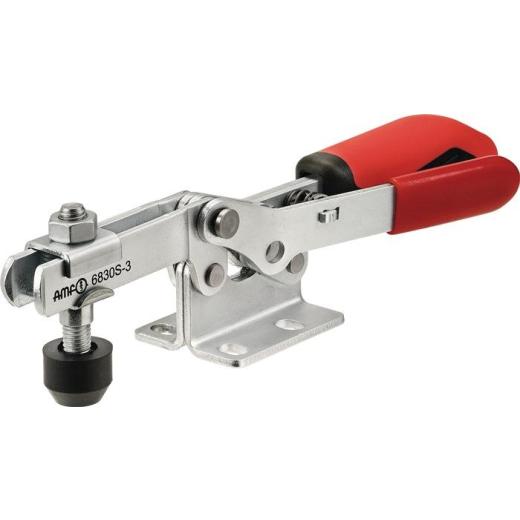

Waagrechtspanner Nr.6830S Gr.4 waagrechter Fuß Sicherheitsverriegelung AMF

mit waagrechtem Fuß · mit Sicherheitsverriegelung · für Spannstellung und geöffnete Stellung

Weitere technische Eigenschaften

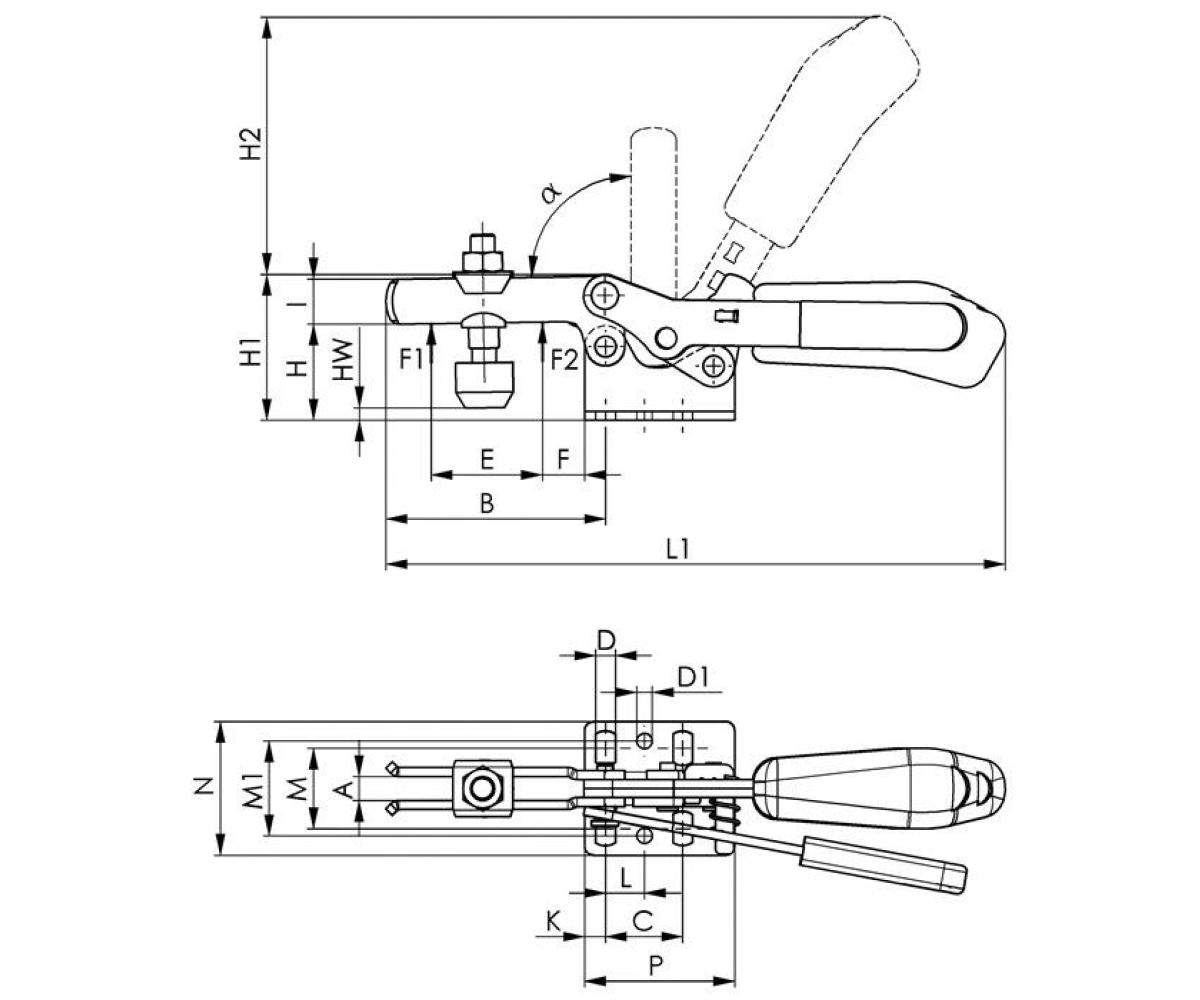

· C: 41mm · D: 8,5mm · a: 90° · Andrückschraube: M8 x 65 · HW min.: -4mm · L1: 287mm · F1: 2kN · L: 20,5mm · Bauart: waagrechter Fuß · F: 27mm · P: 57mm · K: 8mm · A: 10mm · HW max.: 24mm · H1: 75mm · H2: 126,5mm · M1: 43mm · I: 20mm · F2: 3kN · B: 113mm · E: 63mm · M: 29-43mm · H: 45mm · N: 58mm · D1: 8,5mm · Waagrechtspanner Nr.6830S · Gr.4 waagrechter Fuß · Sicherheitsverriegelung ·

Technische Daten

Größe	4
Spannhöhe	45 mm
Länge gespannt	287 mm
Höhe gespannt	75 mm
Haltekraft F2	3 kN
Haltekraft F1	2 kN
Bohrungs-Ø	8,5 mm
Eigenschaft	Sicherheitsverriegelung
Spannweite	63 mm
Marke	AMF
