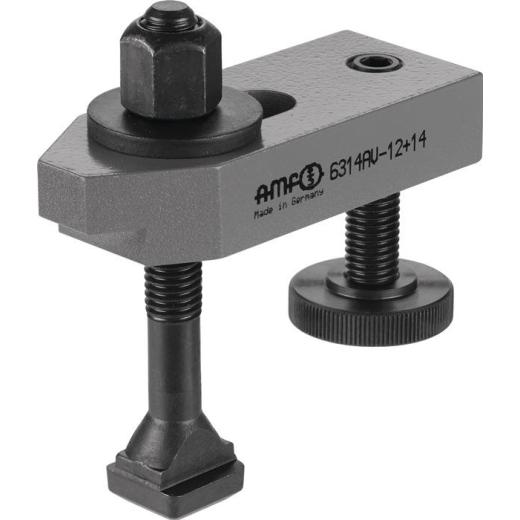

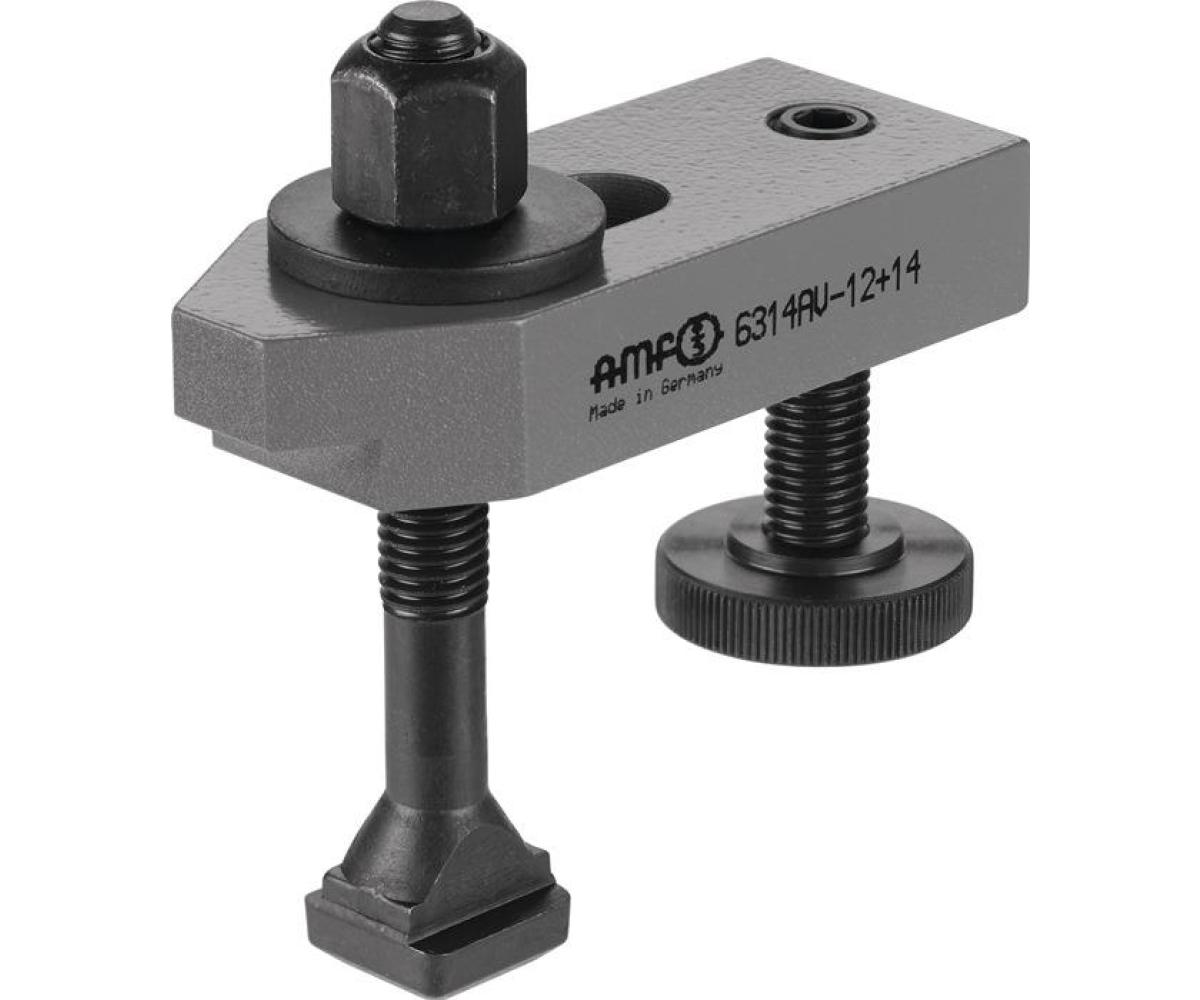

Spanneisen Nr.6314AV f.T-Nut 18mm L.125mm Spannschraube M16x18x125mm AMF

abgesetzt · mit verstellbarer Stütz- und Spannschraube

Weitere technische Eigenschaften

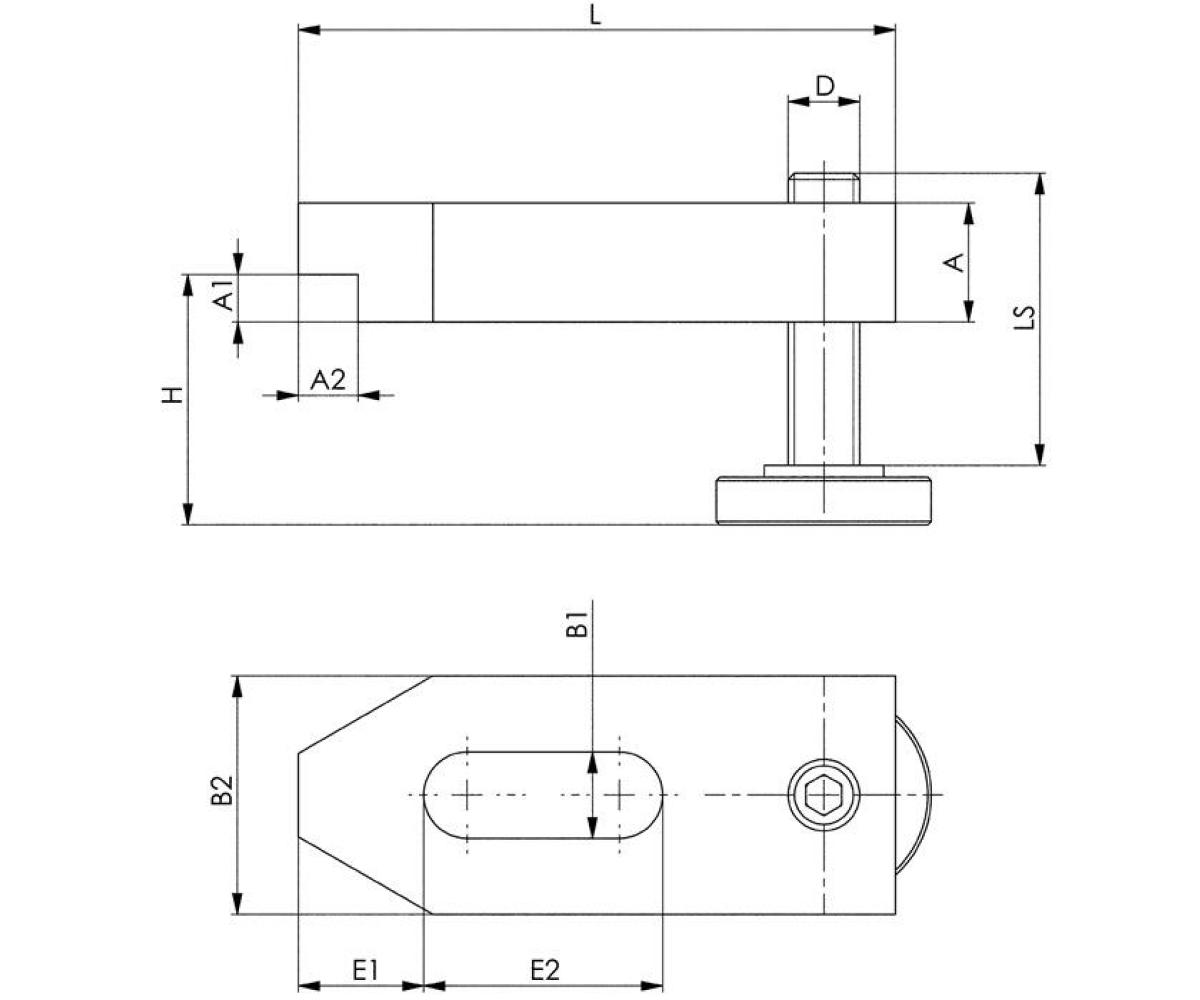

· Breite: 50 mm · Länge: 125 mm · A: 25mm · B1: 18mm · B2: 50mm · E2: 45mm · D: M16 · E1: 26mm · Gewicht: 1530g · A2: 12,5mm · ähnl. DIN 6314 B1 x L: 18 x 125mm · L: 125mm · Stärke: 25 mm · LS: 55mm · A1: 10mm · Schlitzbreite: 18 mm · H: 13 - 56mm · Spanneisen Nr.6314AV · f.T-Nut 18mm L.125mm · Spannschraube ·
Hinweis: Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe.

Technische Daten

für T-Nut	18 mm
Spannschraube	M16 x 18 x 125 mm
Modell	Nr. 6314AV
Bauform	abgesetzt
Schlitzlänge	45 mm
Marke	AMF
