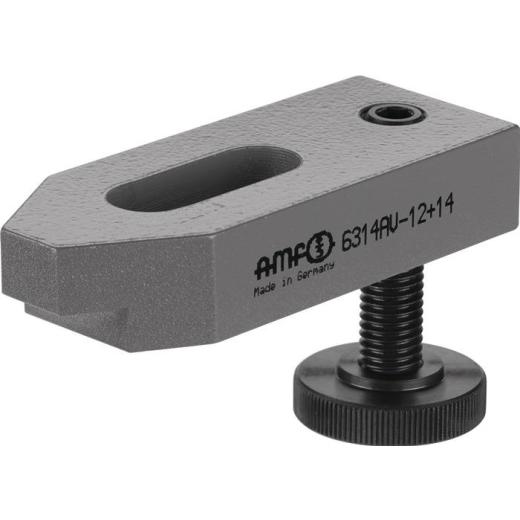

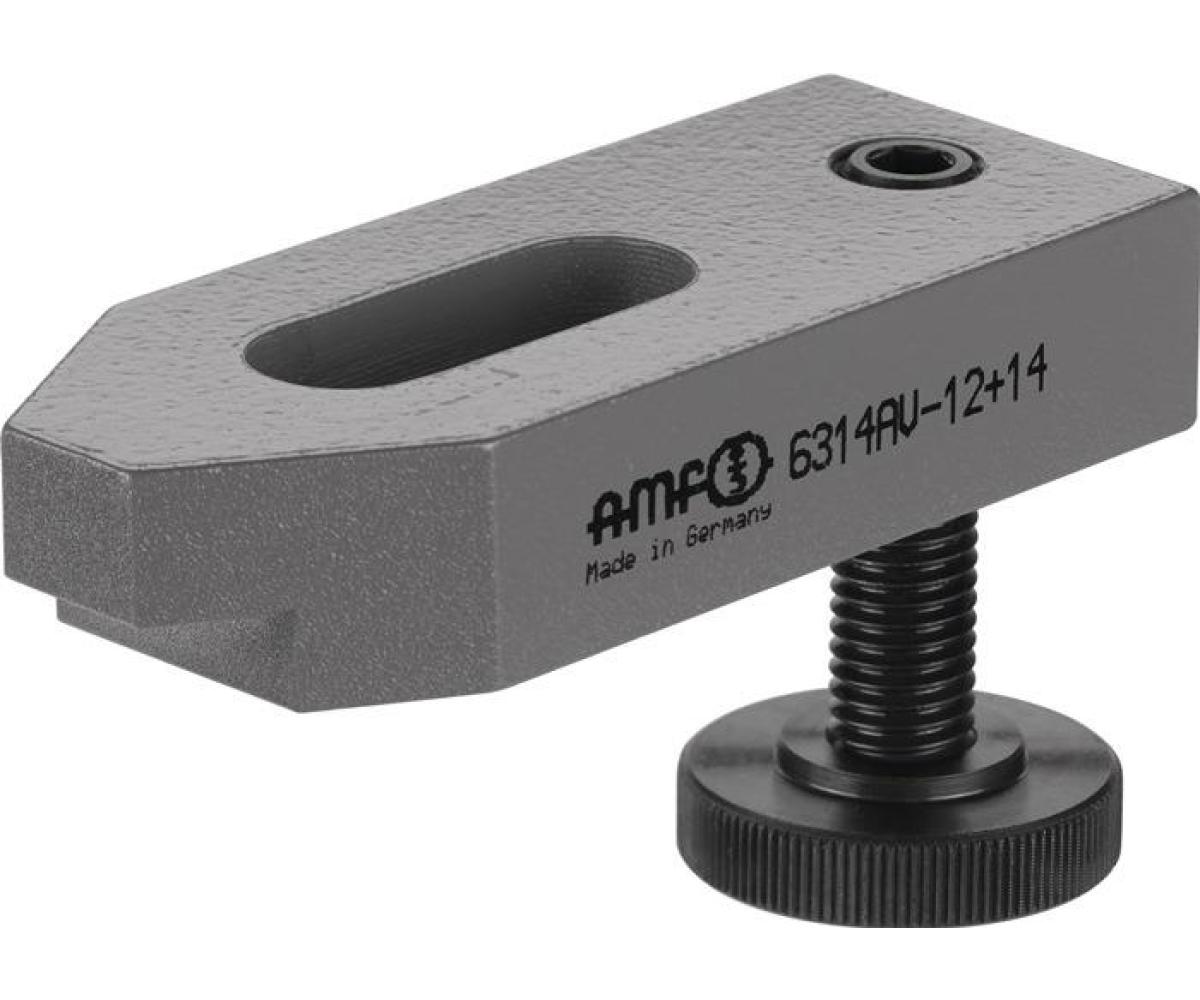

Spanneisen Nr.6314AV f.T-Nut 20+22mm L.160mm AMF

abgesetzt · mit verstellbarer Stützschraube

Weitere technische Eigenschaften

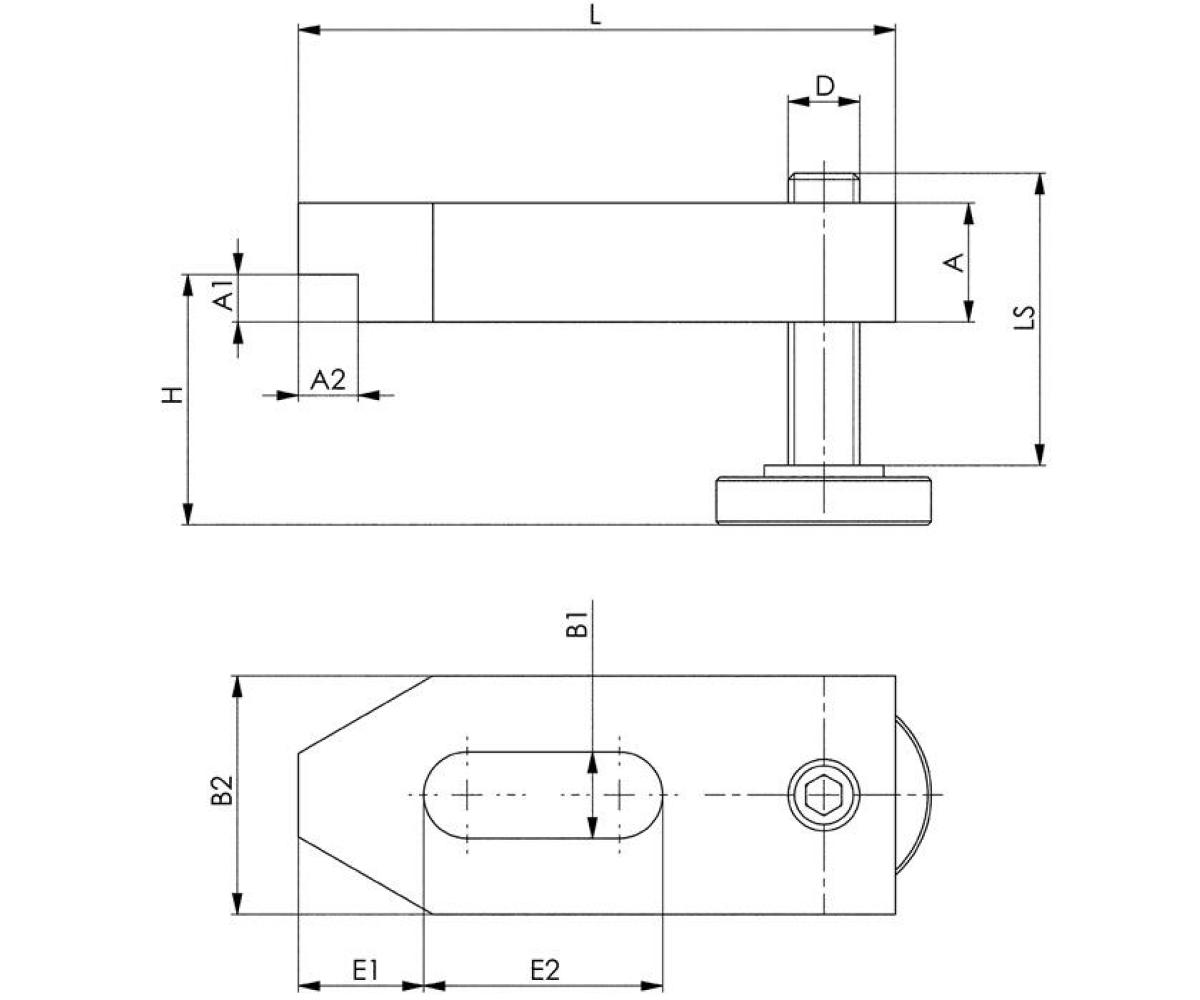

· Breite: 60 mm · Länge: 160 mm · A: 30mm · B1: 22mm · B2: 60mm · E2: 60mm · D: M20 · E1: 30mm · Gewicht: 2100g · A2: 15mm · ähnl. DIN 6314 B1 x L: 22 x 160mm · L: 160mm · Stärke: 30 mm · LS: 69mm · A1: 12mm · Schlitzbreite: 22 mm · H: 16 - 77mm · Spanneisen Nr.6314AV · f.T-Nut 20+22mm L.160mm · AMF ·
Hinweis: Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe.

Technische Daten

für T-Nut	20 + 22 mm
für Spannschraube	M20
Modell	Nr. 6314AV
Bauform	abgesetzt
Schlitzlänge	60 mm
Marke	AMF
