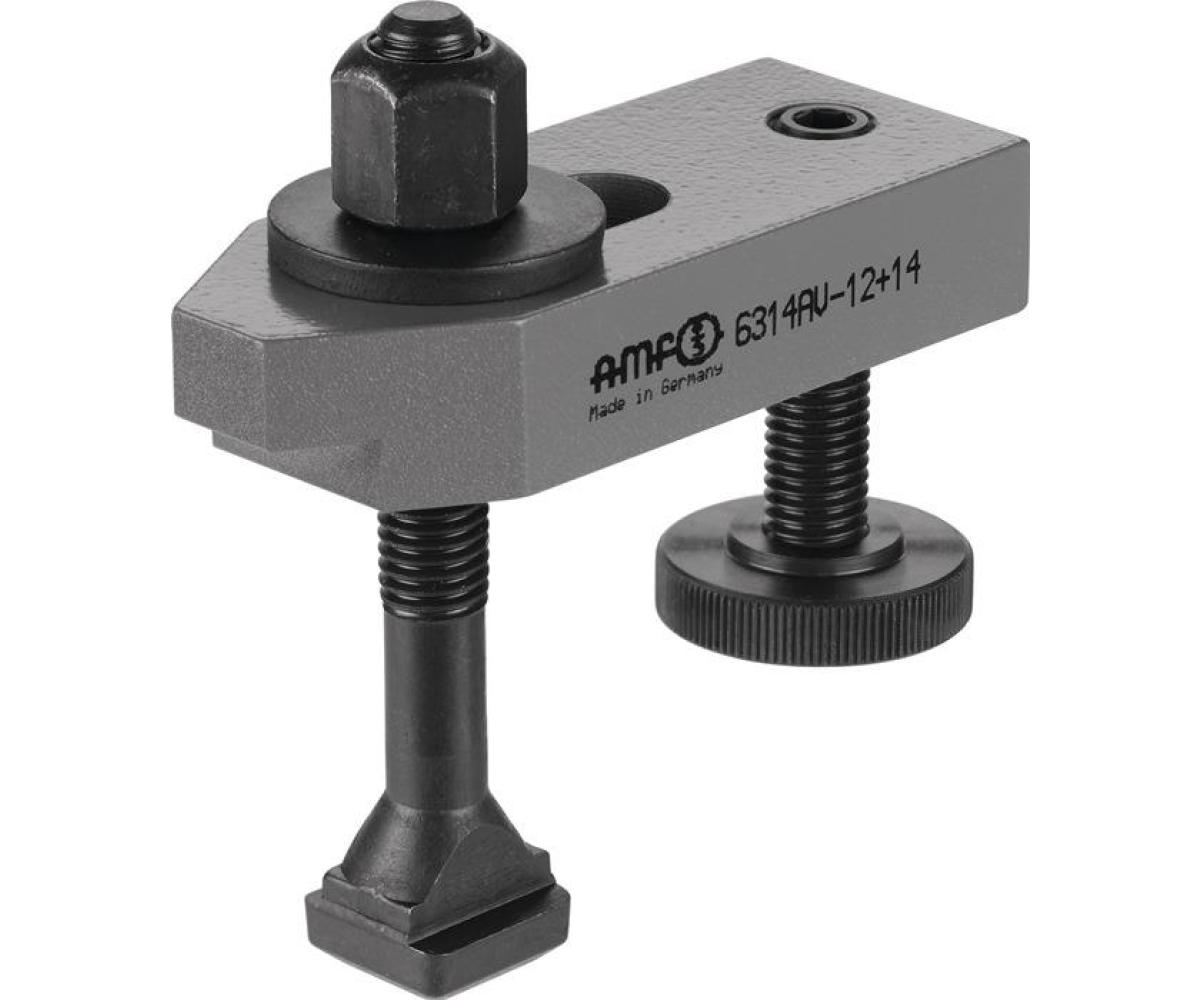

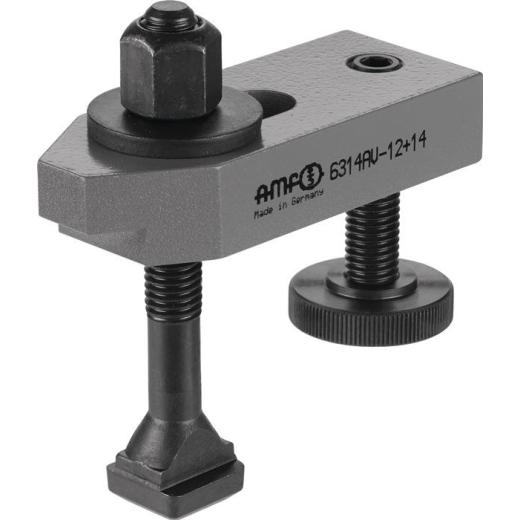

Spanneisen Nr.6314AV f.T-Nut 20mm L.160mm Spannschraube M20x20x160mm AMF

abgesetzt · mit verstellbarer Stütz- und Spannschraube

Weitere technische Eigenschaften

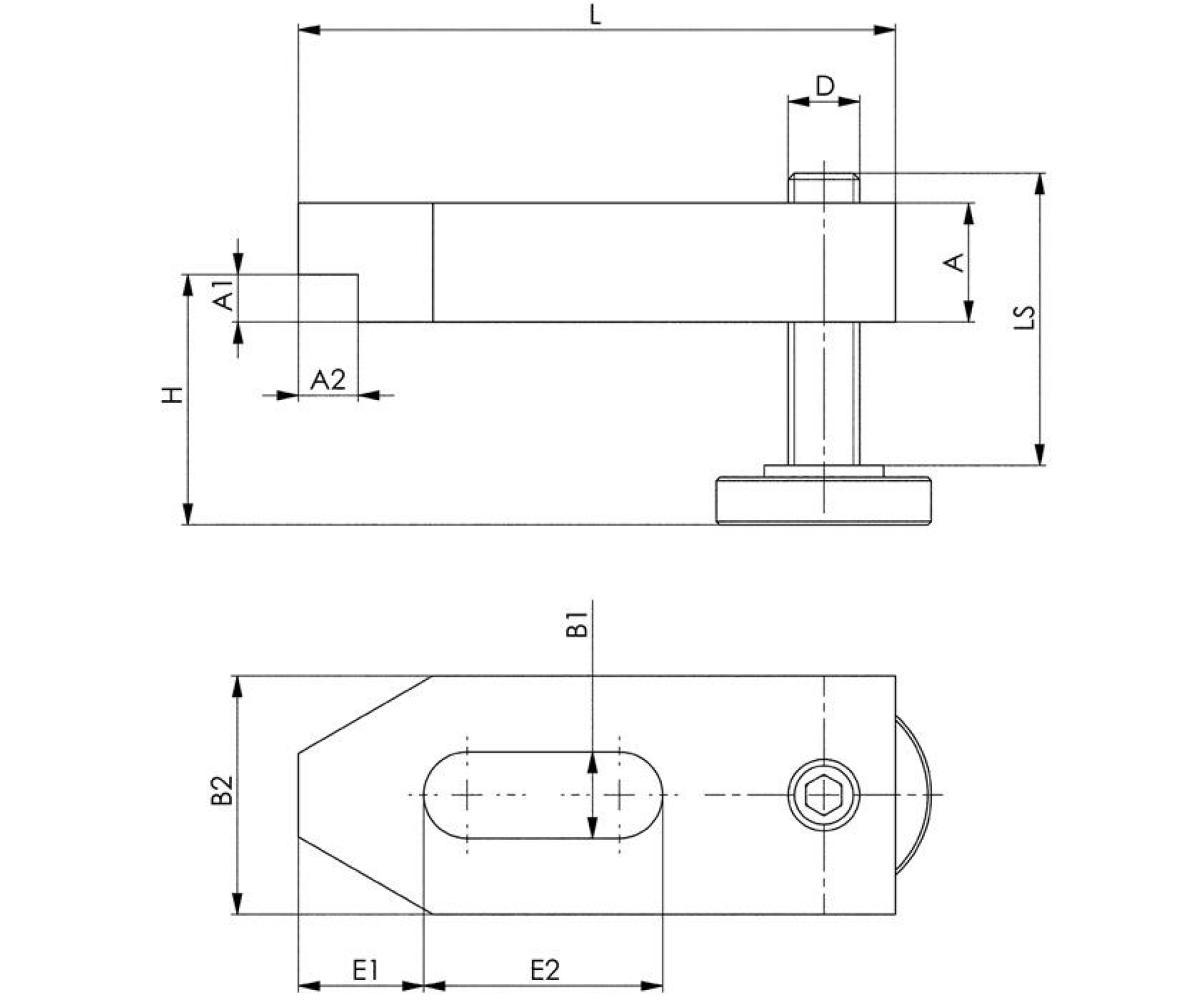

· Breite: 60 mm · Länge: 160 mm · A: 30mm · B1: 22mm · B2: 60mm · E2: 60mm · D: M20 · E1: 30mm · Gewicht: 2800g · A2: 15mm · ähnl. DIN 6314 B1 x L: 22 x 160mm · L: 160mm · Stärke: 30 mm · LS: 69mm · A1: 12mm · Schlitzbreite: 22 mm · H: 16 - 77mm · Spanneisen Nr.6314AV · f.T-Nut 20mm L.160mm · Spannschraube ·
Hinweis: Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe.

Technische Daten

für T-Nut	20 mm
Spannschraube	M20 x 20 x 160 mm
Modell	Nr. 6314AV
Bauform	abgesetzt
Schlitzlänge	60 mm
Marke	AMF
