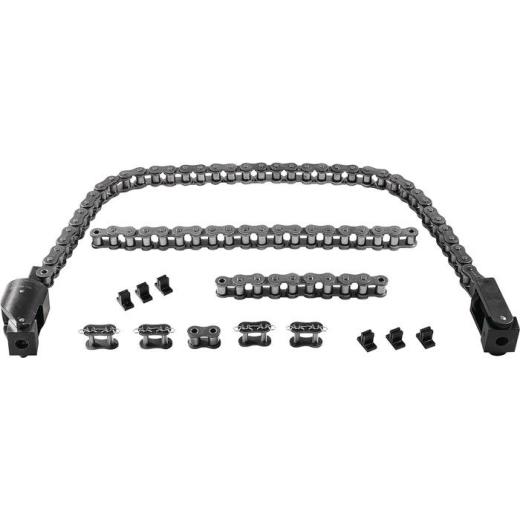

Spannkettensatz Nr. 6540 M16 AMF

Spannhaken und Gegenhalter vergütet · Kette aus Vergütungsstahl · Befestigung für T-Nuten Nr. 6541 bitte separat bestellen

Weitere technische Eigenschaften

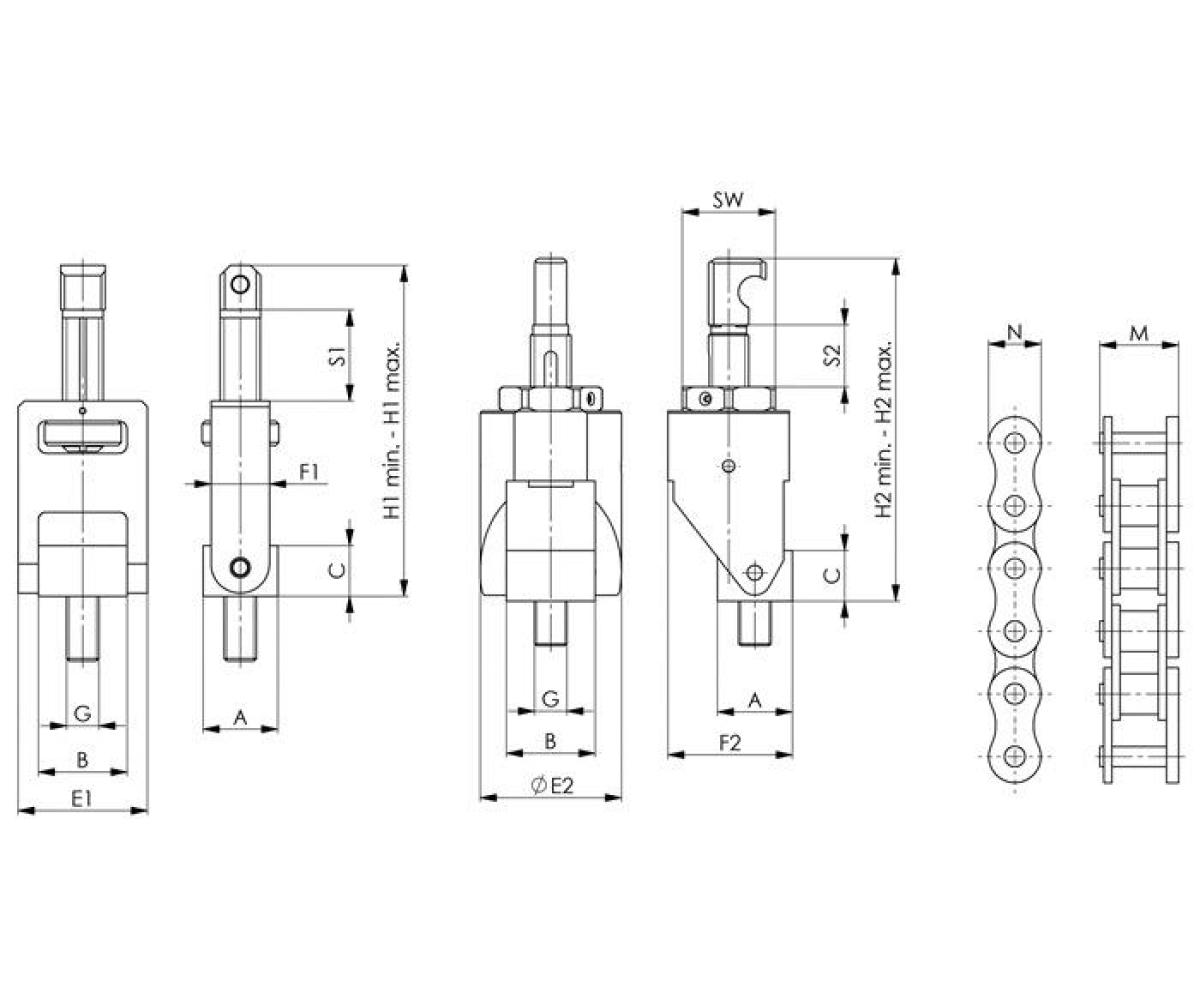

· Spannhub S2: 30mm · A: 37mm · C: 25mm · E2: 70mm · H2 min. - H2 max.: 140 - 170mm · E1: 64mm · F1: 29mm · Nut: 18, 20, 22, 24mm · B: 44mm · Schraube: M16 · SW: 46mm · M: 33mm · Spannhub S1: 45mm · H1 min. - H1 max.: 117 - 162mm · N: 21mm · Drehmoment max.: 100Nm · Spannkettensatz Nr. 6540 · M16 AMF ·
Anwendung: Zum Aufspannen von vorwiegend zylindrischen Teilen, wie zum Beispiel Ventilkörper, Flanschen, Pumpengehäusen, Kolben usw. Sowohl auf dem Maschinentisch, als auch auf Aufspann-Paletten einsetzbar. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird am Spannhaken das erforderliche Drehmoment für die Spannkraft aufgebracht. Die Anbringung der Kunststoffdruckstücke dient zur Schonung der Oberfläche. · Vorteil: · Gleichmäßige Druckverteilung verringert die Verformung des Werkstückes · Werkstückschonung durch in die Kettenglieder einrastbare Kunststoffelemente · Großer Verstellbereich (Spannhub) am Gegenhalter und Spannhaken

Lieferumfang

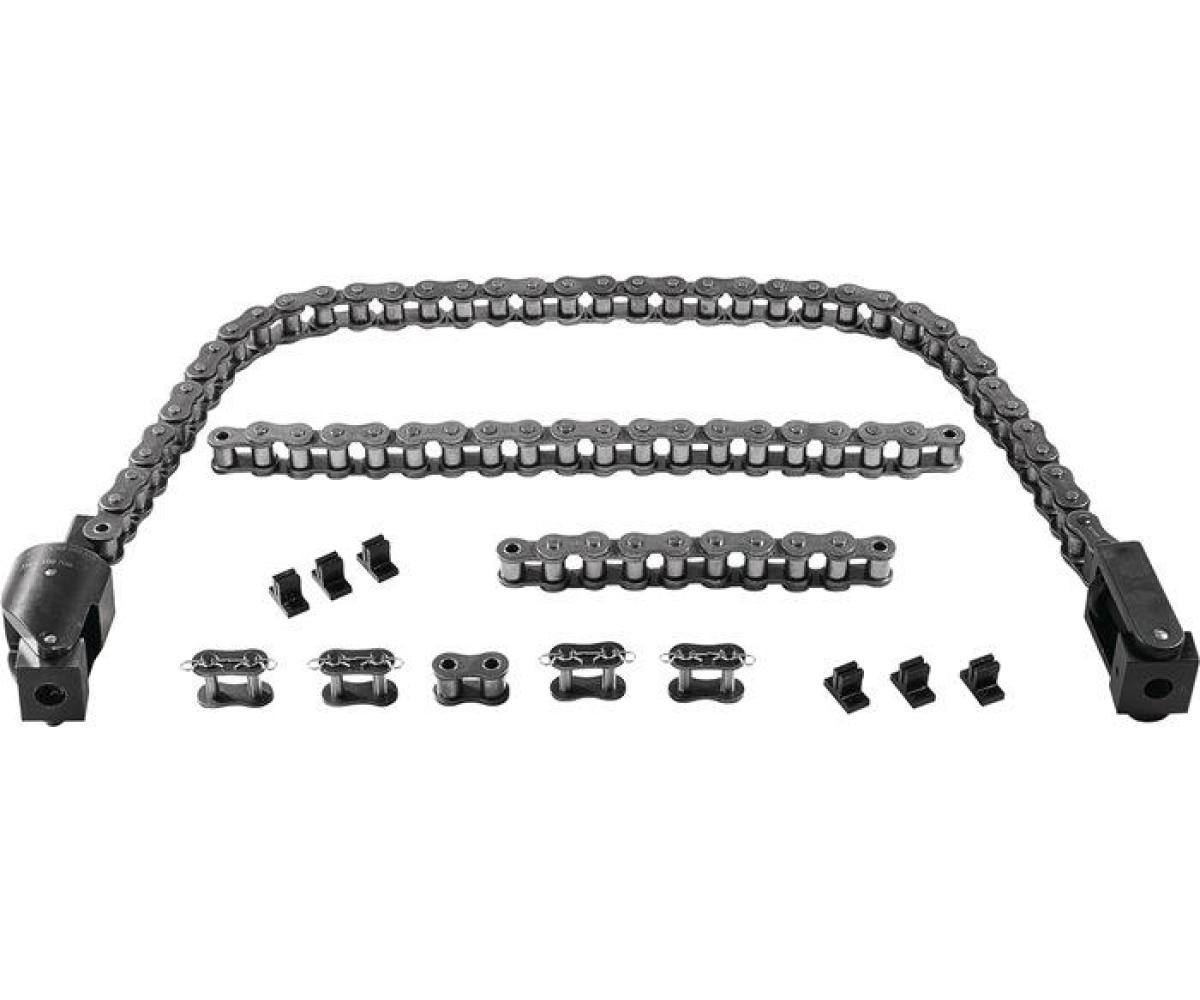

bestehend aus: · Spannhaken · Gegenhalter · 4 verschieden langen Kettensegmenten · 4 Verschlussgliedern mit Splinten zum Verbinden · 6 einrastbare Kunststoffelemente (zur Werkstückschonung) Gesamtlänge inkl. Haken und Gegenhalter: M12 = 1108 mm, M16 = 1145 mm

Technische Daten

Spannkraft	40 kN
F2	62 mm
Marke	AMF
