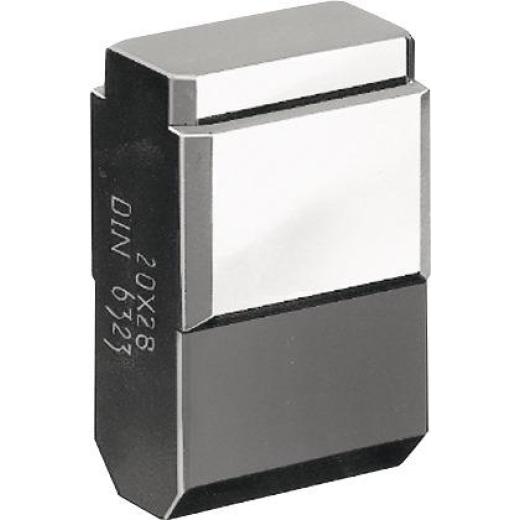

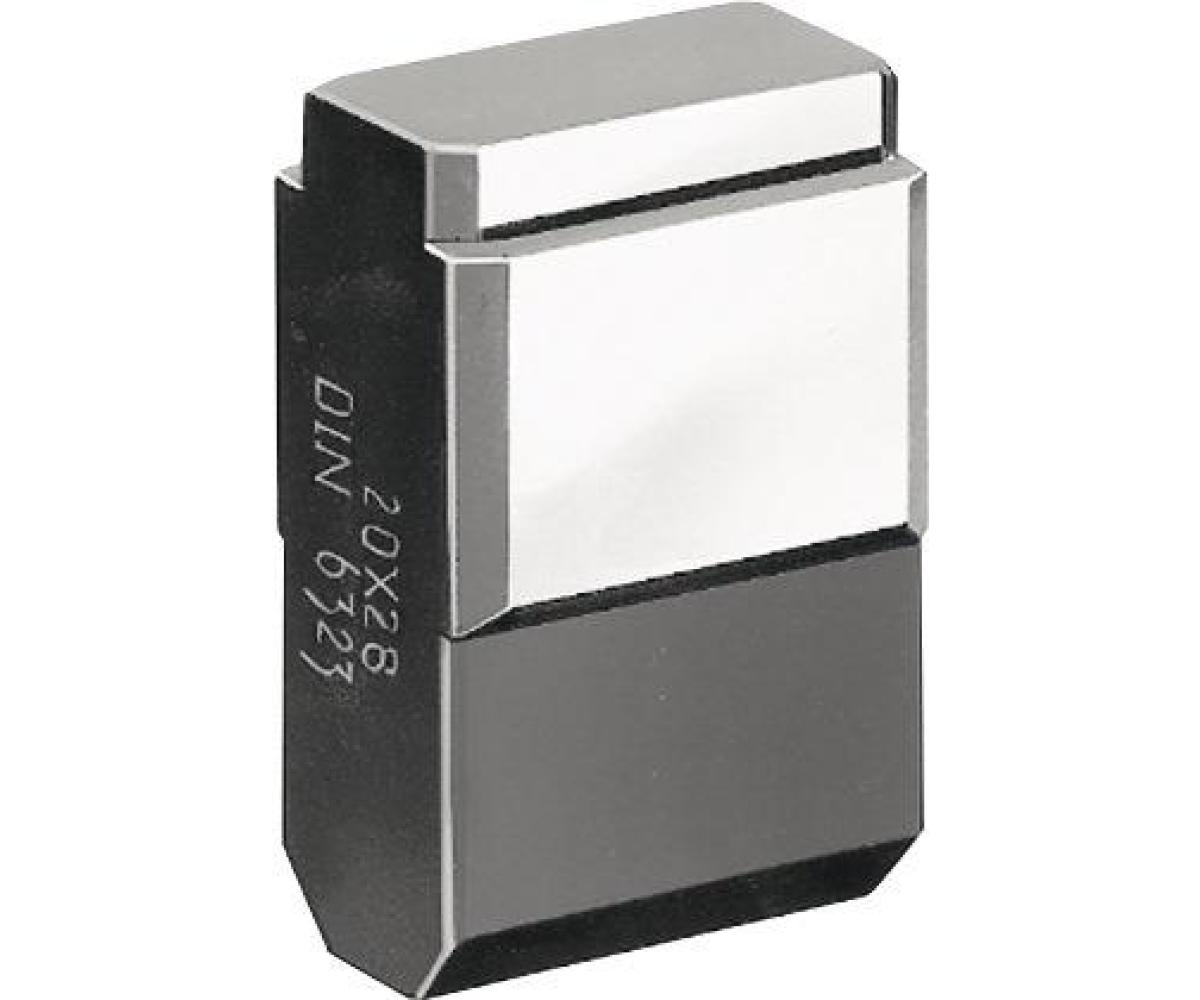

Nutenstein DIN 6323 Nennmaß der Nut 28/20mm Form C lose sitzend AMF

lose sitzend · C15 einsatzgehärtet und geschliffen

Weitere technische Eigenschaften

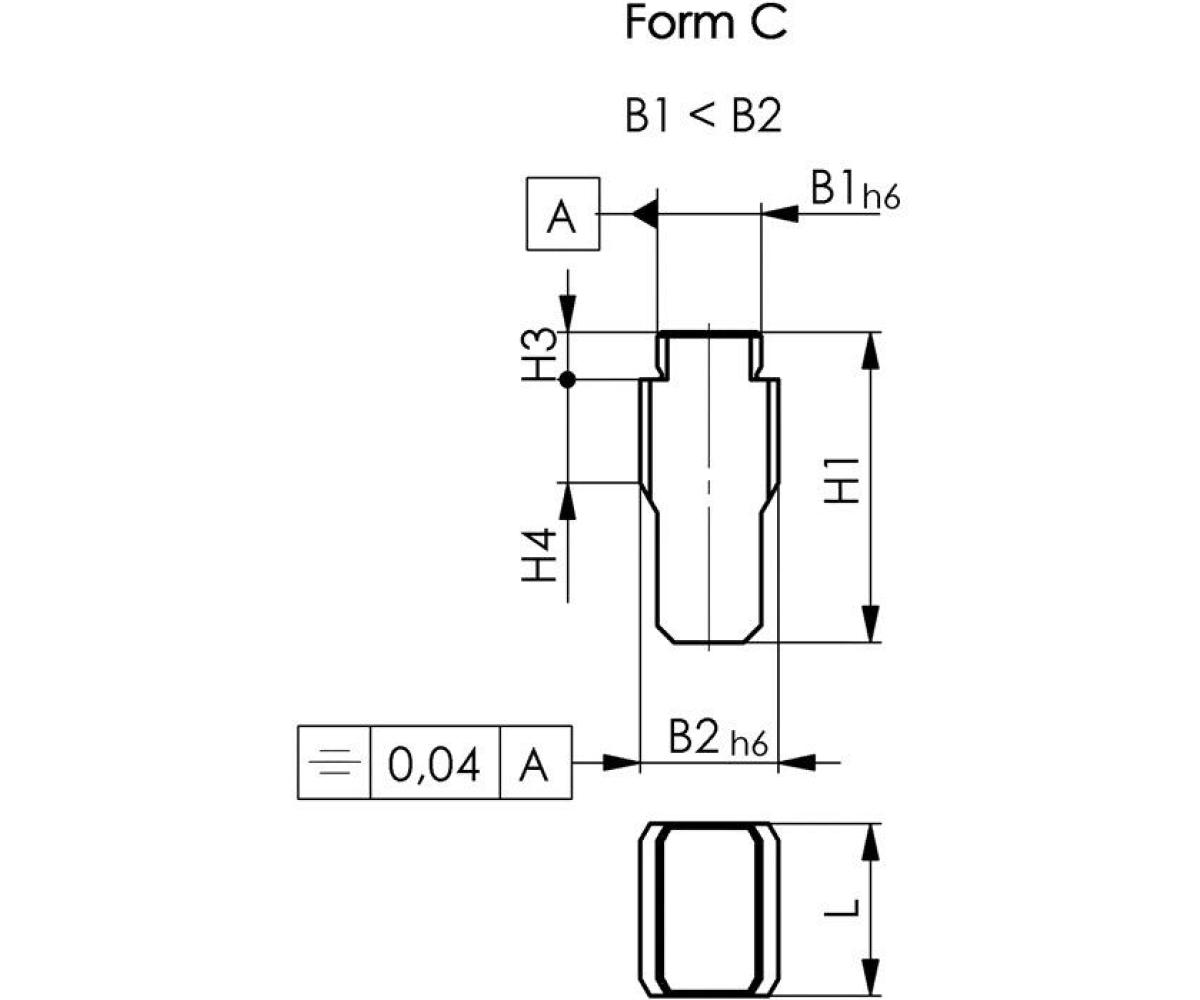

· H4: 24mm · Nennmaß der Nute bei Maschine: 28mm · H1: 61,5mm · Nennmaß der Nute bei Vorrichtung: 20mm · Einsatzempfehlung: lose sitzend · L: 40mm · Form: C · H3: 7mm · Nutenstein DIN 6323 · Nennmaß der Nut 28/20mm · Form C lose sitzend AMF ·
Anwendung: Die Nutensteine werden nach dem groben Ausrichten seitlich eingeschoben. Beim Transport der Vorrichtung stören keine unten vorstehenden Nutensteine und der Maschinentisch kann nicht beschädigt werden. ·

Technische Daten

Nennmaß der Nut	28 / 20 mm
Länge	40 mm
Marke	AMF
