Kegelpfanne DIN 6319G f.Schrauben M14 Bohrungs-D.16,5mm Kegelwinkel 120Grad AMF

gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen

Weitere technische Eigenschaften

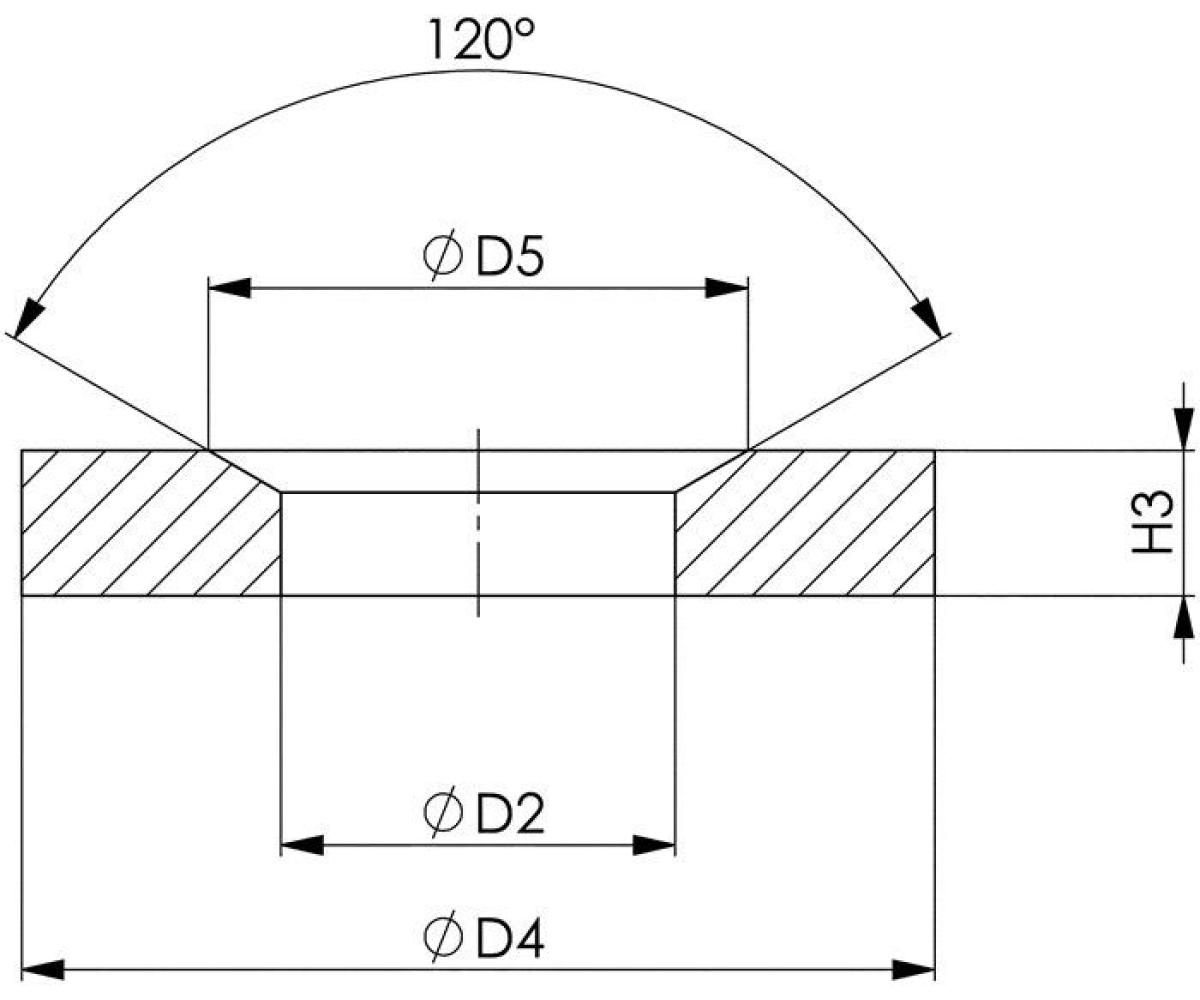

· D4: 40mm · D2: 16,5mm · Kegelwinkel: 120° · H3: 6mm · Kegelpfanne DIN 6319G · f.Schrauben M14 · Bohrungs-D.16,5mm ·
Anwendung: Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen. Die Paarung von Kugelscheiben bzw. Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3° ·

Technische Daten

für Schrauben	M14
Bohrungs-Ø	16,5 mm
Marke	AMF
