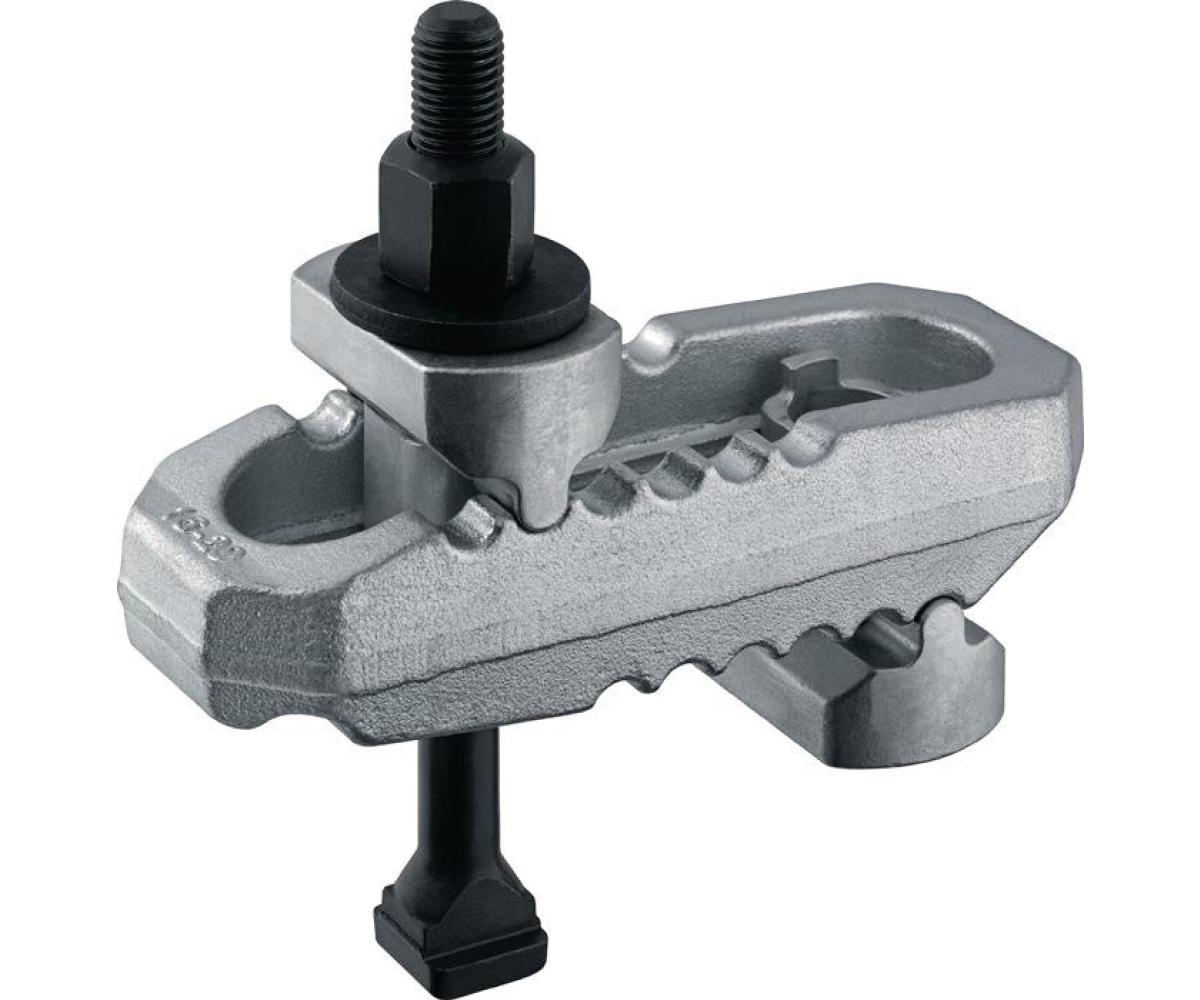

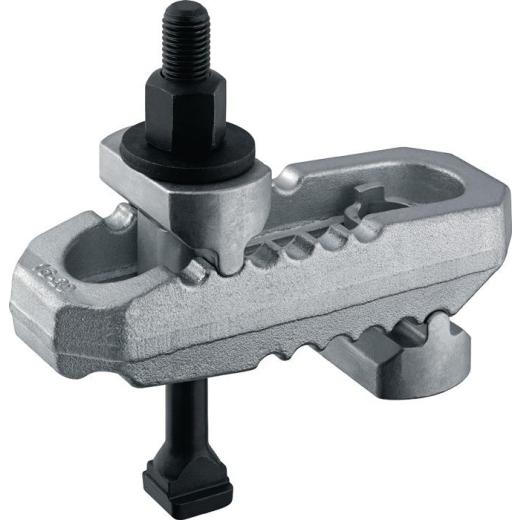

Spannpratze Nr.6312VT Krokodil f.T-Nut 22mm Spann-H.0-100mm M20x22x250mm AMF

mit Gegenhalter · verstellbar · kompl. mit Spannschraube DIN 787, Scheibe DIN 6340 und Mutter DIN 6330B · stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager

Weitere technische Eigenschaften

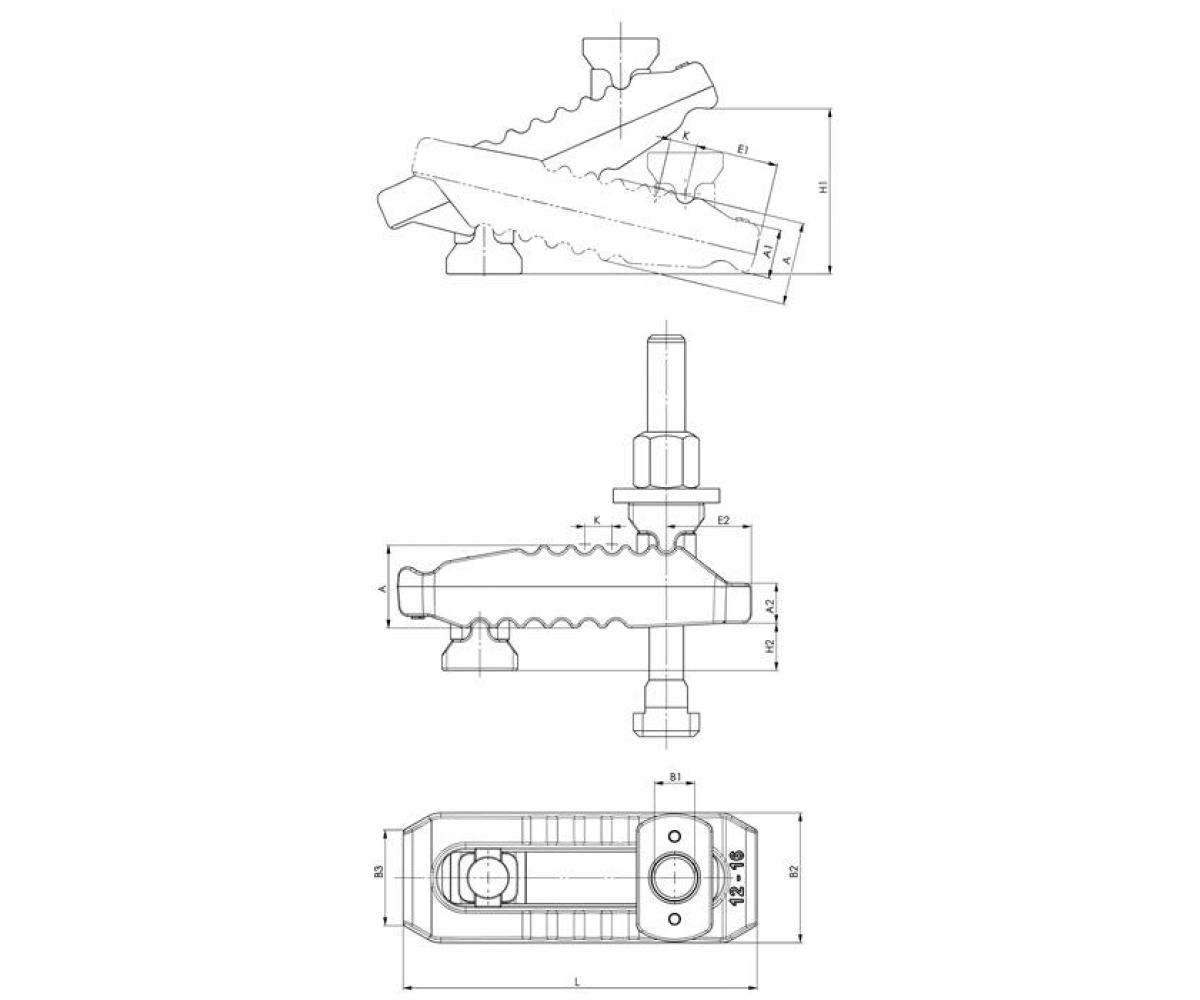

· Länge: 235 mm · A: 51mm · B1: 25mm · B2: 70mm · E2: 47mm · E1: 60mm · Gewicht: 4410g · A2: 24mm · H1: 0-100mm · H2: 31mm · L: 235mm · A1: 34mm · K: 17mm · B3: 30mm · Spannpratze Nr.6312VT · Krokodil f.T-Nut 22mm · Spann-H.0-100mm ·
Anwendung: Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit. Die Spannpratze ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B. Spritzgießen und Pressen) abgedeckt. · Vorteil: - Variable und schnelle Verstellmöglichkeit im Abstand zum Werkstück - Einsatz in allen Bereichen der spanenden und spanlosen Bearbeitung - Besonders geeignet zum Einsatz auf Spritzgießmaschinen und Pressen - Keine weiteren Unterlagen zum Erreichen der benötigten Spannhöhe - Druckstück und Gegenhalter sind unverlierbar mit der Spannpratze verbunden - Das Krokodil lässt sich auf jede Spannhöhe variabel erweitern

Technische Daten

für T-Nut	22 mm
Spannschraube	M20 x 22 x 250 mm
Spannkraft	70 kN
Spannhöhe	0-100 mm
Eigenschaft	stufenlos verstellbar
Einsatzgebiet	zur Werkstückspannung
Marke	AMF

Angaben zur Produktsicherheit - Hier klicken für mehr Infos

Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik · Waiblinger Str. 116 · 70734 Fellbach · Deutschland · amf@amf.de
