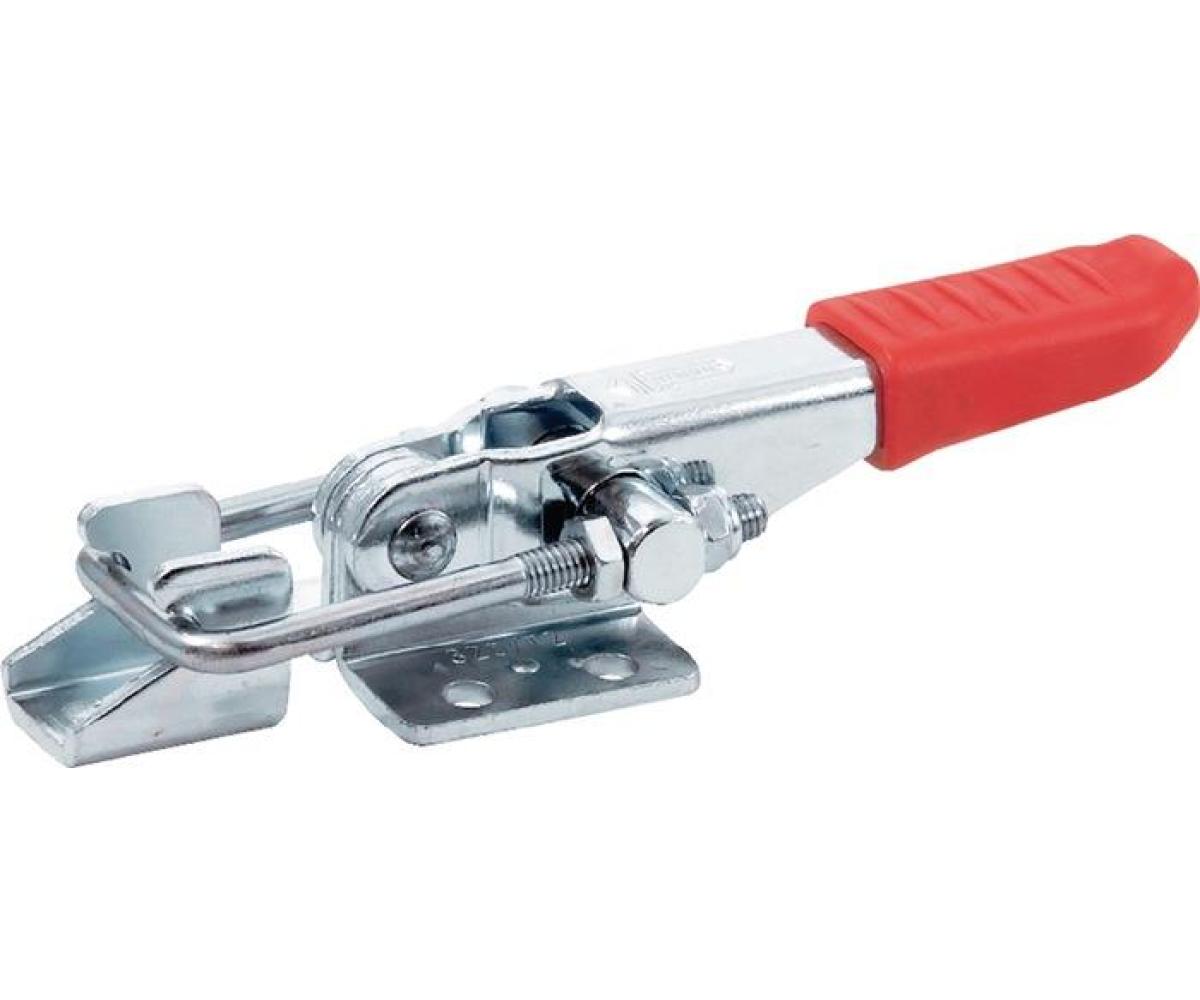

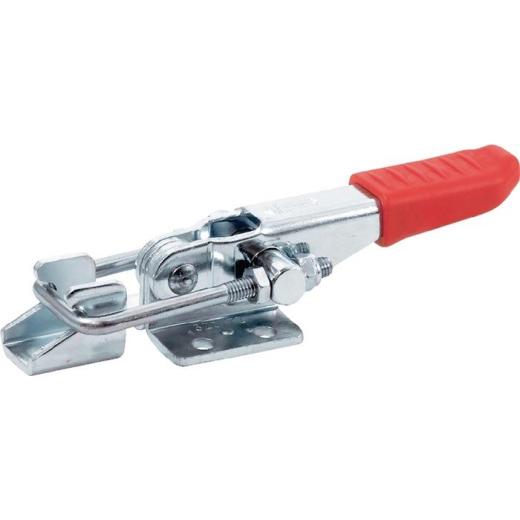

Verschluss-Spanner GN 851 STA Haltekraft FH 3200 N GANTER

der Zugbügel kann innerhalb des Verstellweges justiert werden · in Spannstellung stehen Zugbügel und Spannarm parallel zur Befestigungsebene des Verschluss-Spanners

Weitere technische Eigenschaften

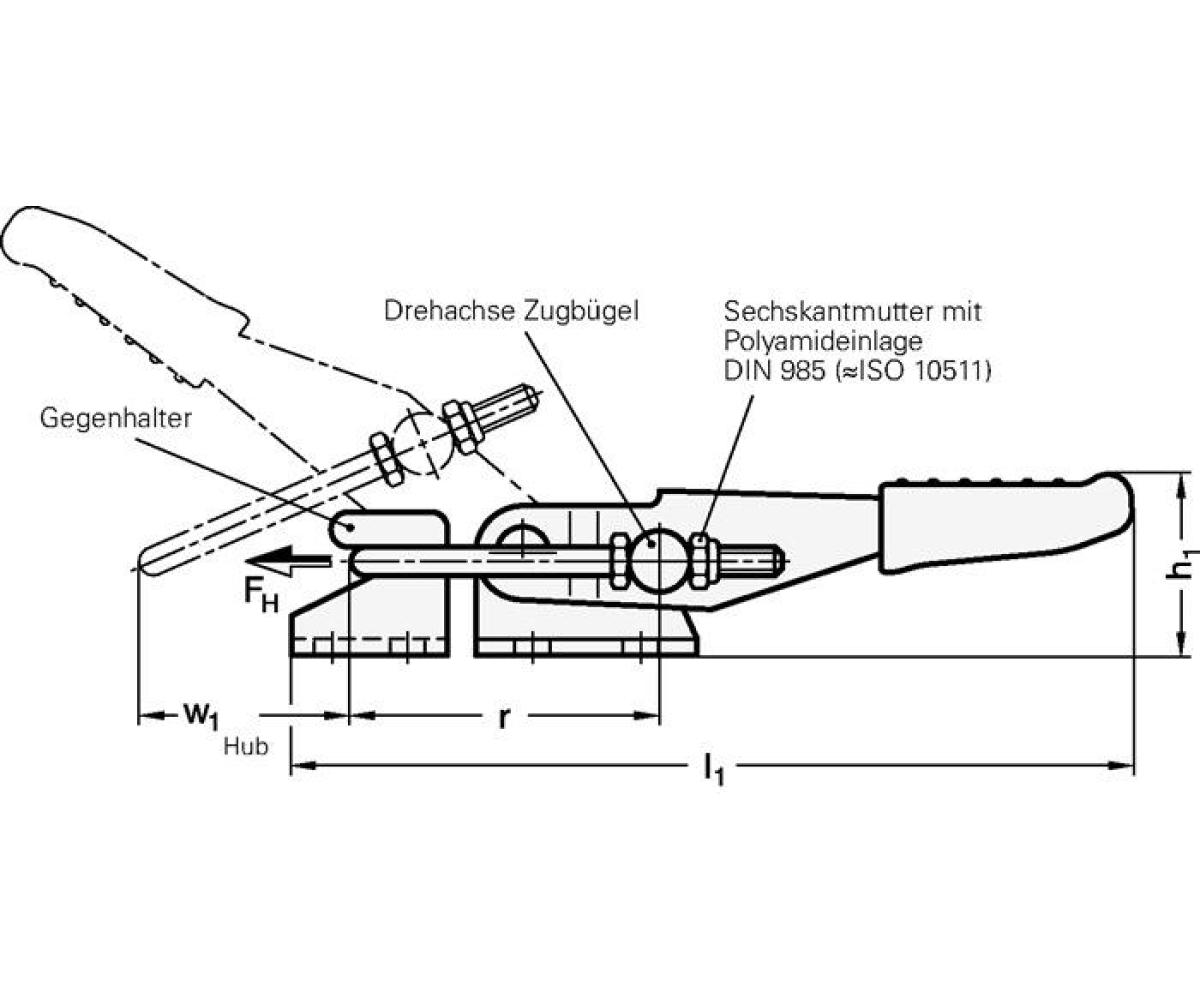

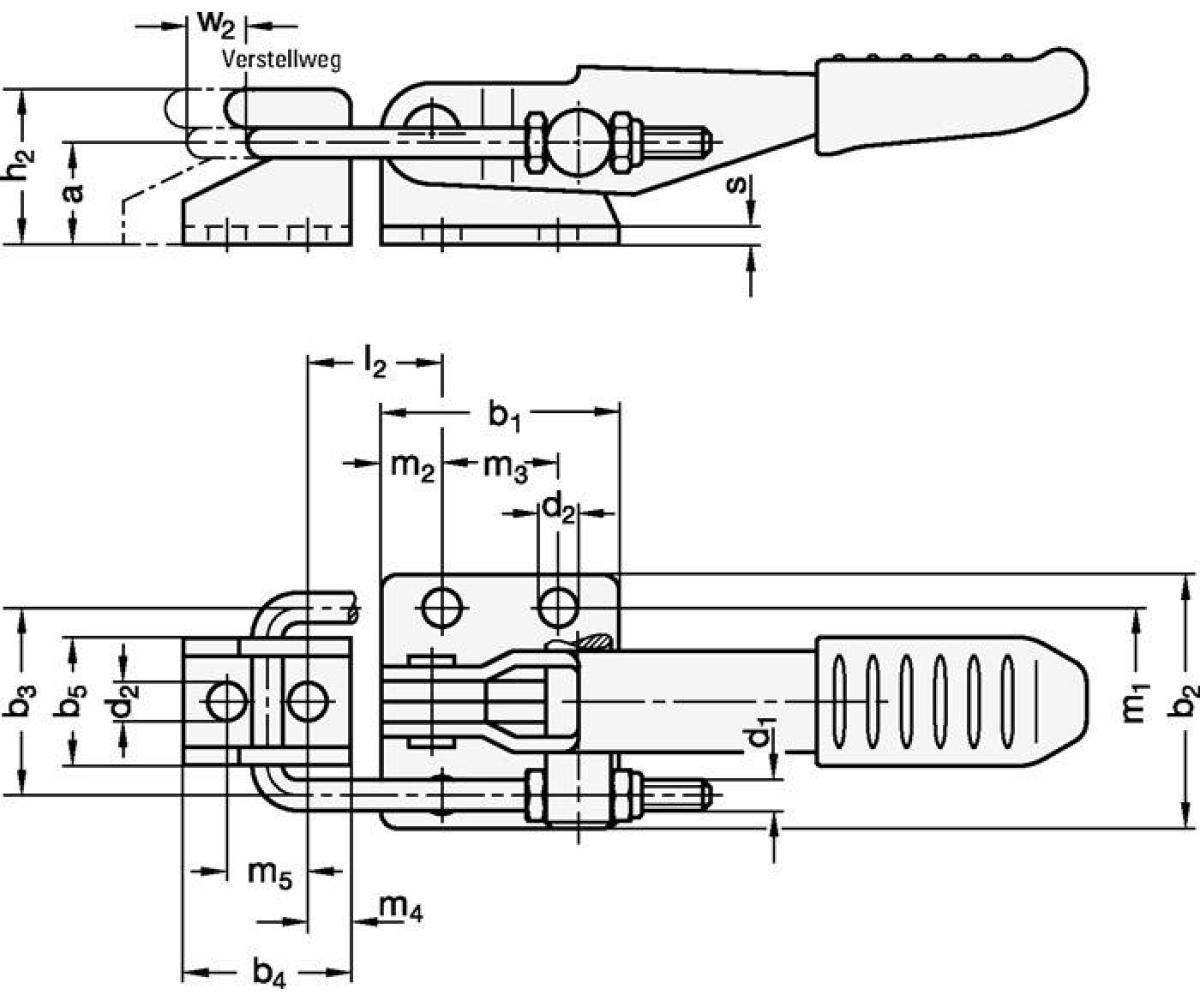

· l2 min.: 19mm · a: 16mm · h2: 25mm · m1: 32mm · r: 57mm · b1: 40mm · m5: 14mm · m3: 19mm · l1: 152mm · b2: 44mm · b4: 28mm · h1: 30mm · d1: M 6mm · s: 3mm · m4: 7mm · d2: 6,5mm · b3: 32mm · m2: 10,5mm · b5: 22mm · Verschluss-Spanner GN 851 · STA Haltekraft FH 3200 N · GANTER ·
weitere Ausführungen auf Anfrage

Technische Daten

Pos.	3
Ausführung	Stahl
Größe	320
Marke	GANTER
w2 Verstellweg	13
w1 Hub	48
Haltekraft FH	3200
