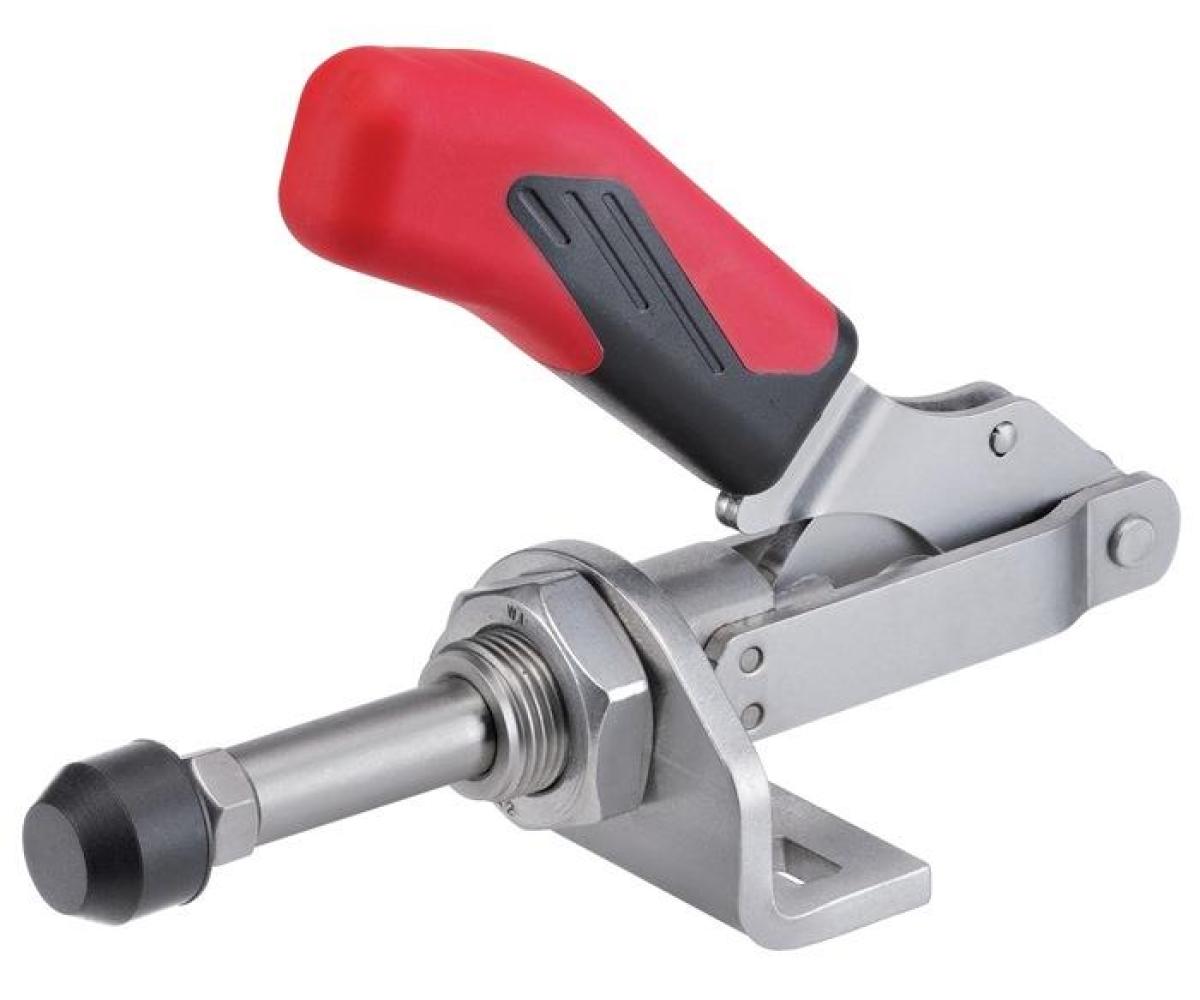

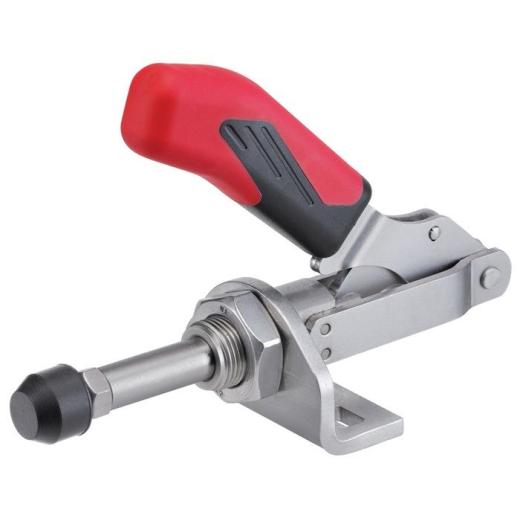

Schubstangenspanner Nr.6841 Gr.5-M27 kl.Winkelfuß AMF

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

Weitere technische Eigenschaften

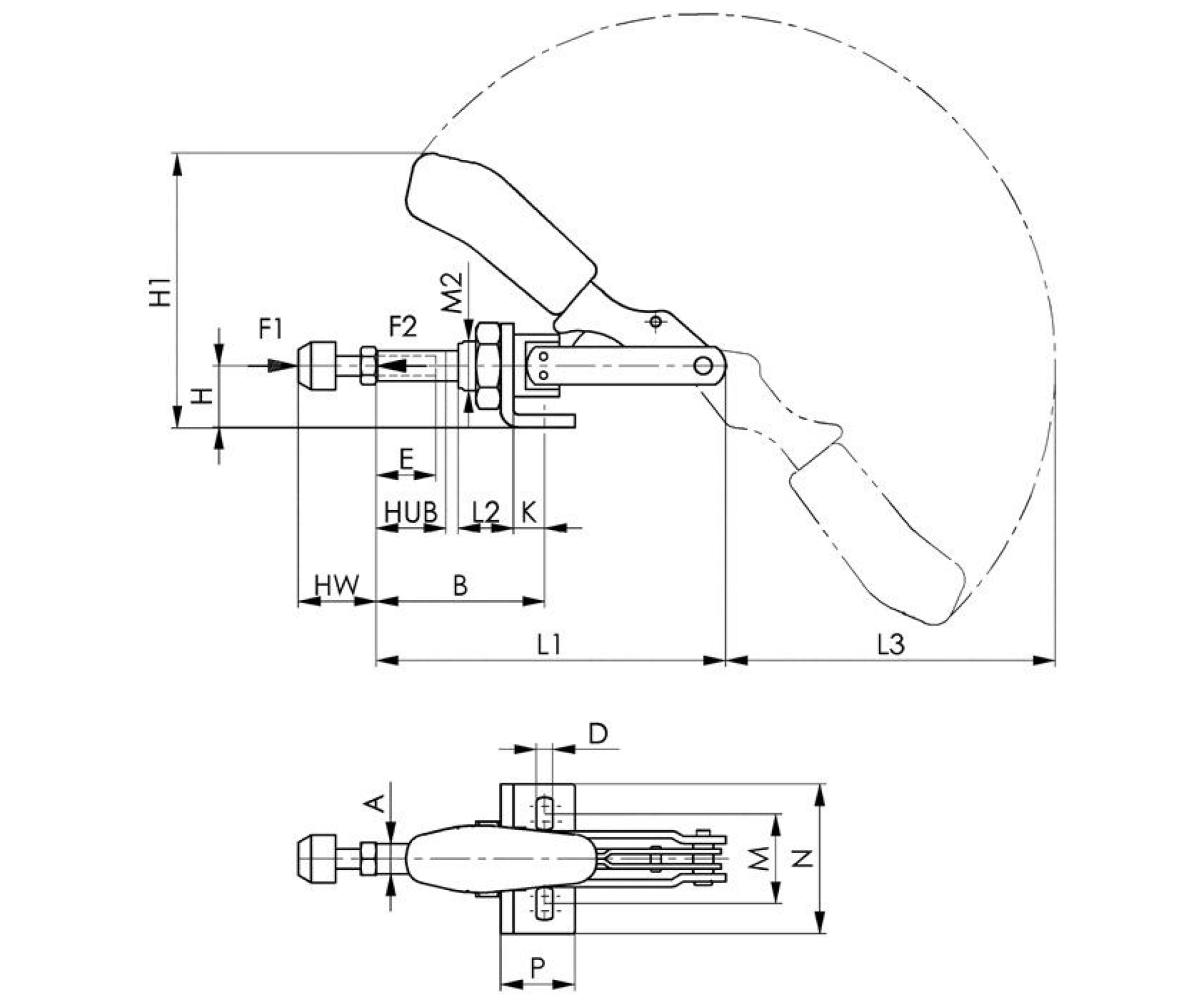

· A: 16mm · D: 8,5mm · M max.: 46mm · M min.: 29mm · L2: 25mm · M2: M27x2mm · L1: 171,5mm · H1: 129.5mm · F1: 4,5kN · Gesamthöhe: 126mm · B max.: 81,5mm · Bohrungs-Ø: 8,5 mm · F2: 4,5kN · B min.: 41,5mm · P: 35mm · K: 15,5mm · E: 50mm · H: 30mm · N: 65mm · Gesamtlänge: 171,5mm · Schubstangenspanner · Nr.6841 Gr.5-M27 · kl.Winkelfuß AMF ·

Lieferumfang

Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Technische Daten

Größe	5-M27
Andrückschraube	M12 x 50
Hub	40
Länge gespannt	171,5 mm
Höhe gespannt	129.5 mm
Spannhöhe	30 mm
Haltekraft F2	4,5 kN
Haltekraft F1	4,5 kN
Bauart	kleiner Winkelfuß
Marke	AMF
