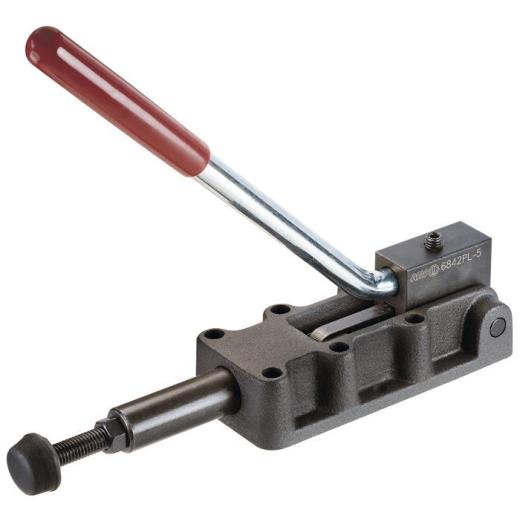

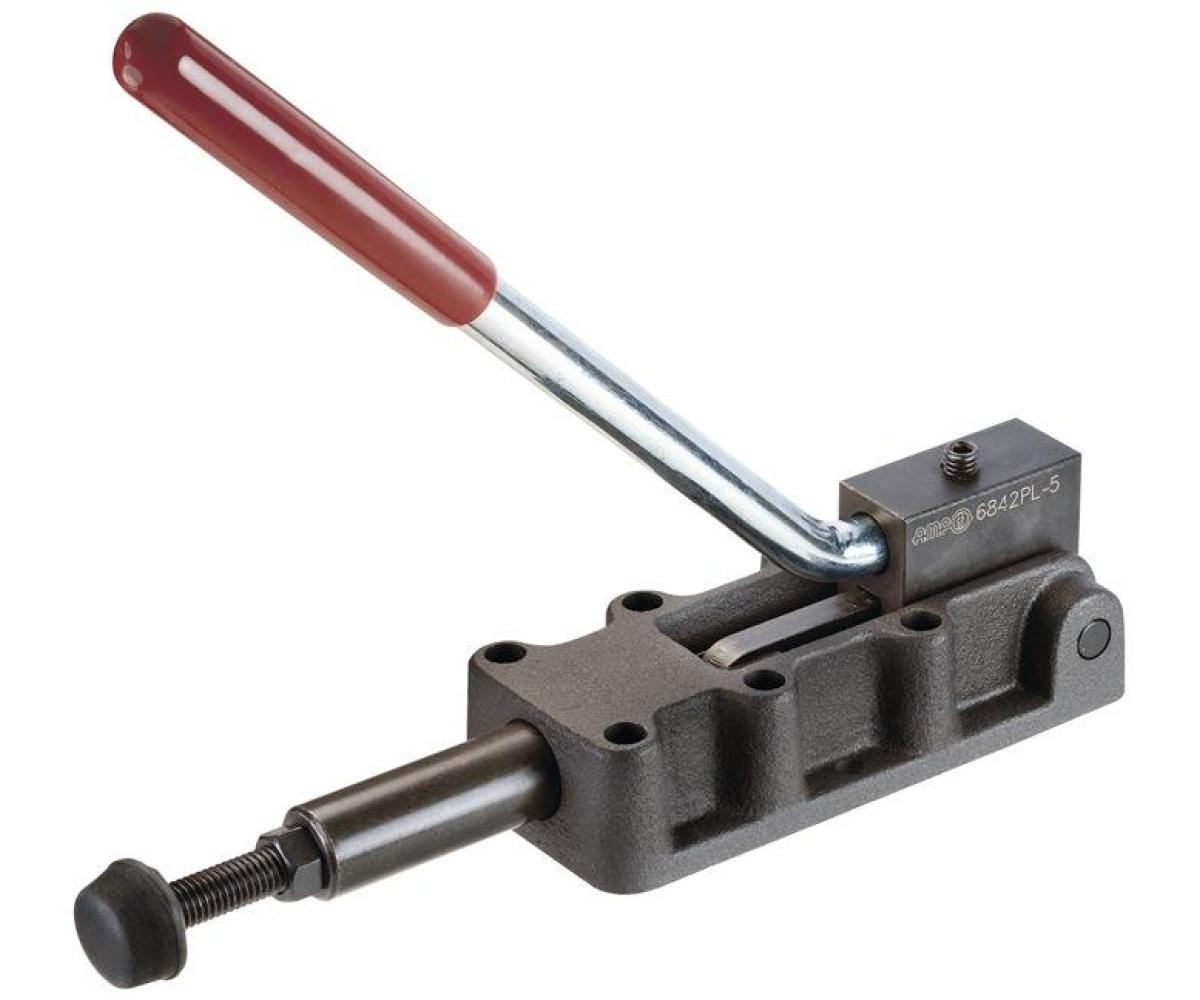

Schubstangenspanner Nr.6842PL Gr.5 schwer umsteckbarer Handhebel AMF

schwer · mit umsteckbarem Handhebel · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · mit langer Schubstangenführung · Grundkörper aus Temperguss

Weitere technische Eigenschaften

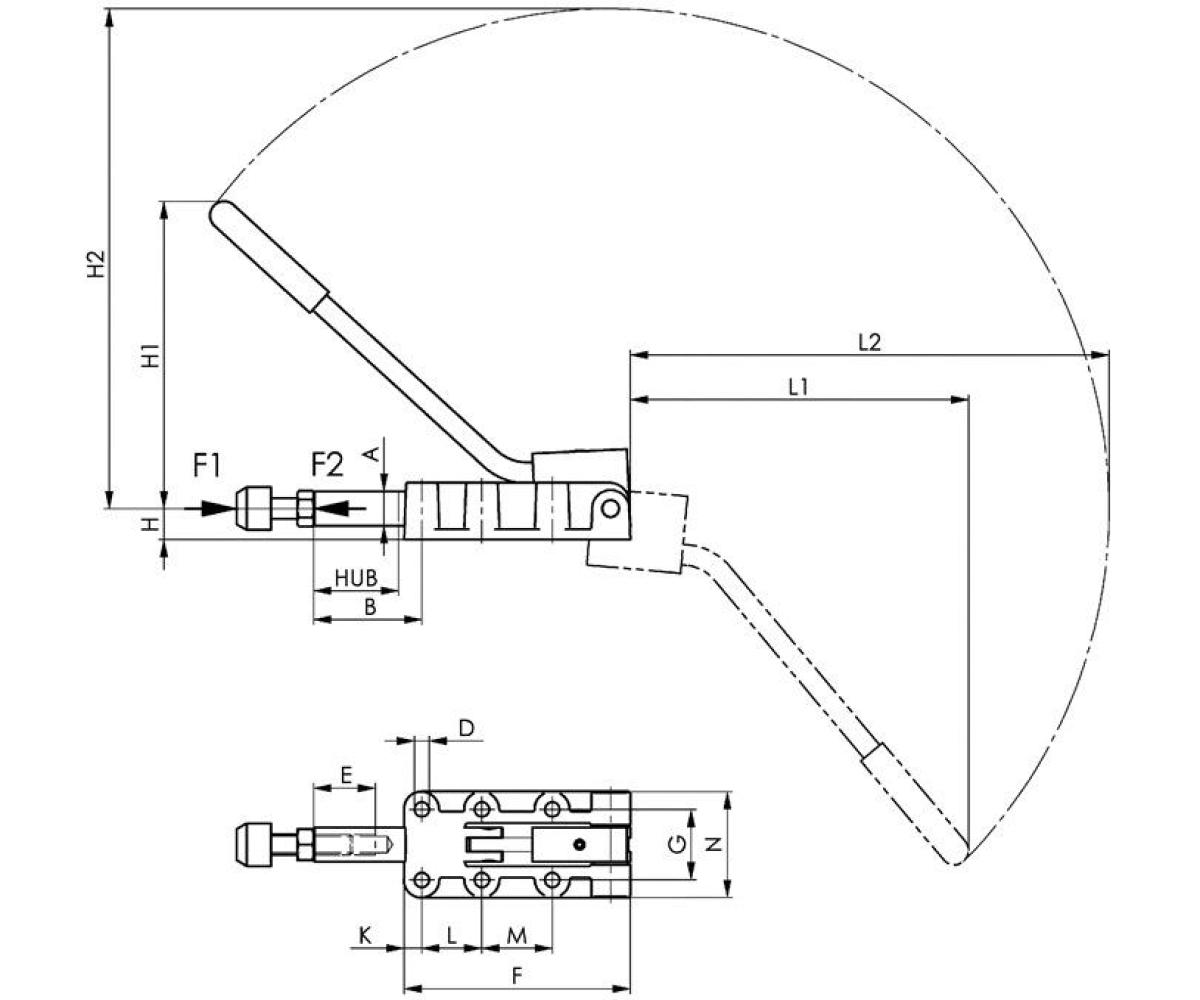

· A: 20mm · D: 8,5mm · L2: 279mm · G: 41mm · L1: 197mm · Ausstattung: umsteckbarer Handhebel · H1: 178,5mm · F1: 12kN · H2: 290,5mm · L: 35mm · Bohrungs-Ø: 8,5 mm · F2: 12kN · F: 137mm · B: 63mm · Eigenschaft: schwer · K: 8mm · E: 50mm · M: 41mm · H: 18mm · N: 58mm · Schubstangenspanner · Nr.6842PL Gr.5 schwer · umsteckbarer Handhebel ·

Technische Daten

Größe	5
Andrückschraube	M10 x 50
Hub	50
Länge gespannt	197 mm
Höhe gespannt	178,5 mm
Höhe geöffnet	290,5 mm
Spannhöhe	18 mm
Haltekraft F2	12 kN
Haltekraft F1	12 kN
Marke	AMF
