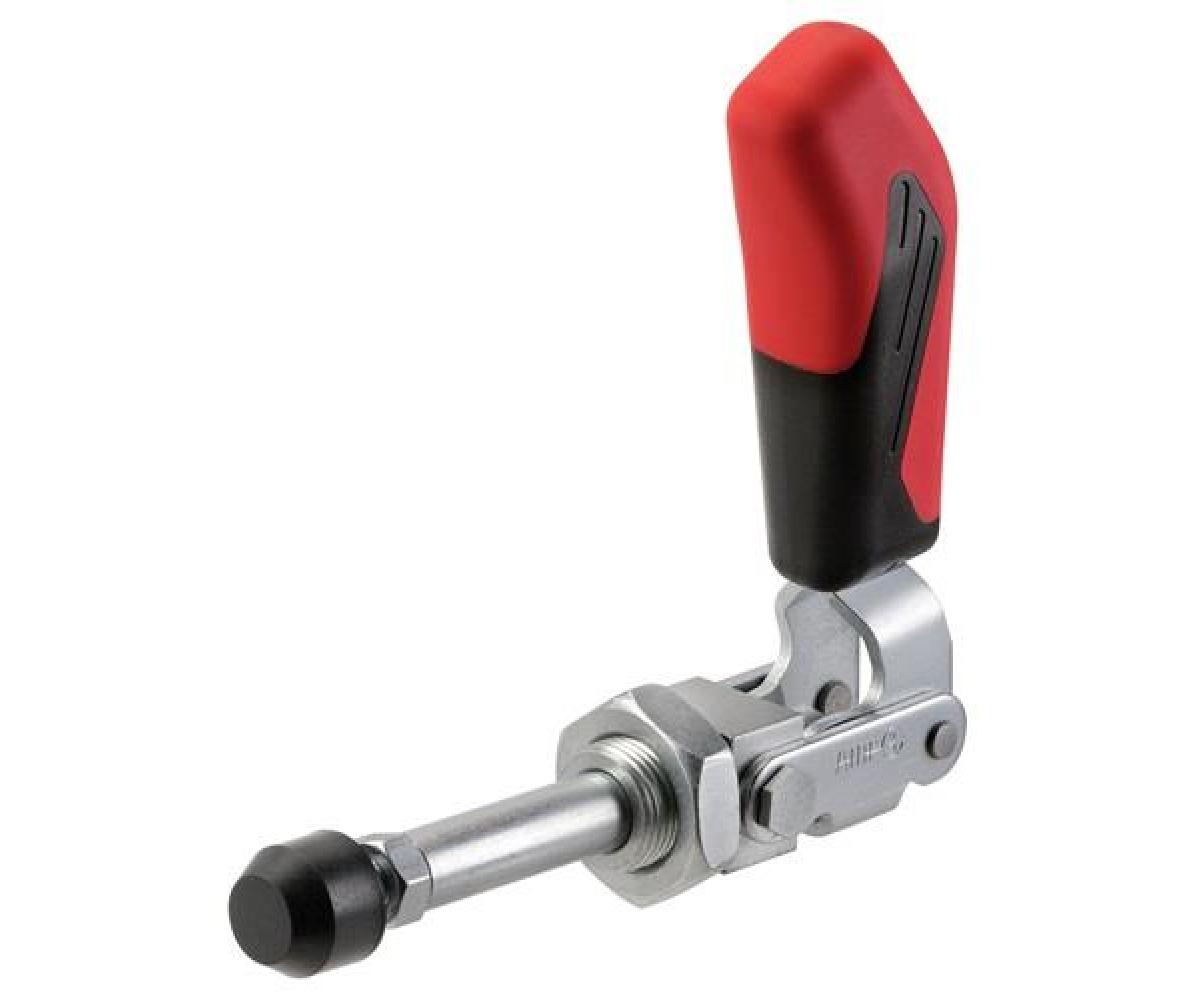

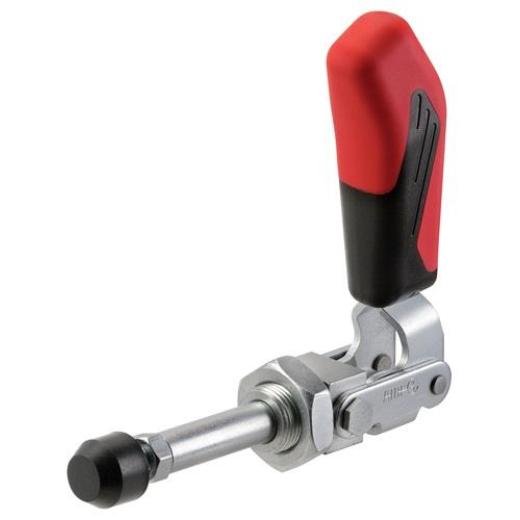

Schubstangenspanner Nr.6844 Gr.5 kurz AMF

kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden

Weitere technische Eigenschaften
· A: 16mm · L2: 24mm · M2: M24x1,5mm · HW min.: 30mm · L1: 175mm · HW max.: 50mm · H1: 149mm · F1: 4kN · Gesamthöhe: 148mm · F2: 4kN · B: 92mm · L3: 139mm · E: 45mm · M: M12mm · N: 49mm · Schubstangenspanner · Nr.6844 Gr.5 kurz AMF ·
Ausführung nichtrostender Stahl auf Anfrage lieferbar. · Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.

Lieferumfang

Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Technische Daten

Größe	5
Andrückschraube	M12 x 50
Hub	67
Länge gespannt	175 mm
Höhe gespannt	149 mm
Haltekraft F2	4 kN
Haltekraft F1	4 kN
Marke	AMF
Bauart	kurz
