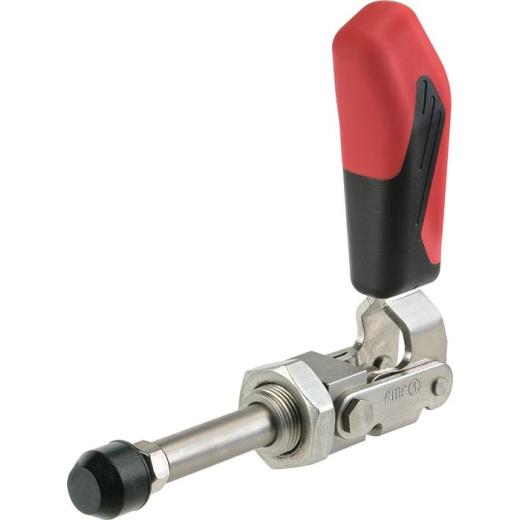

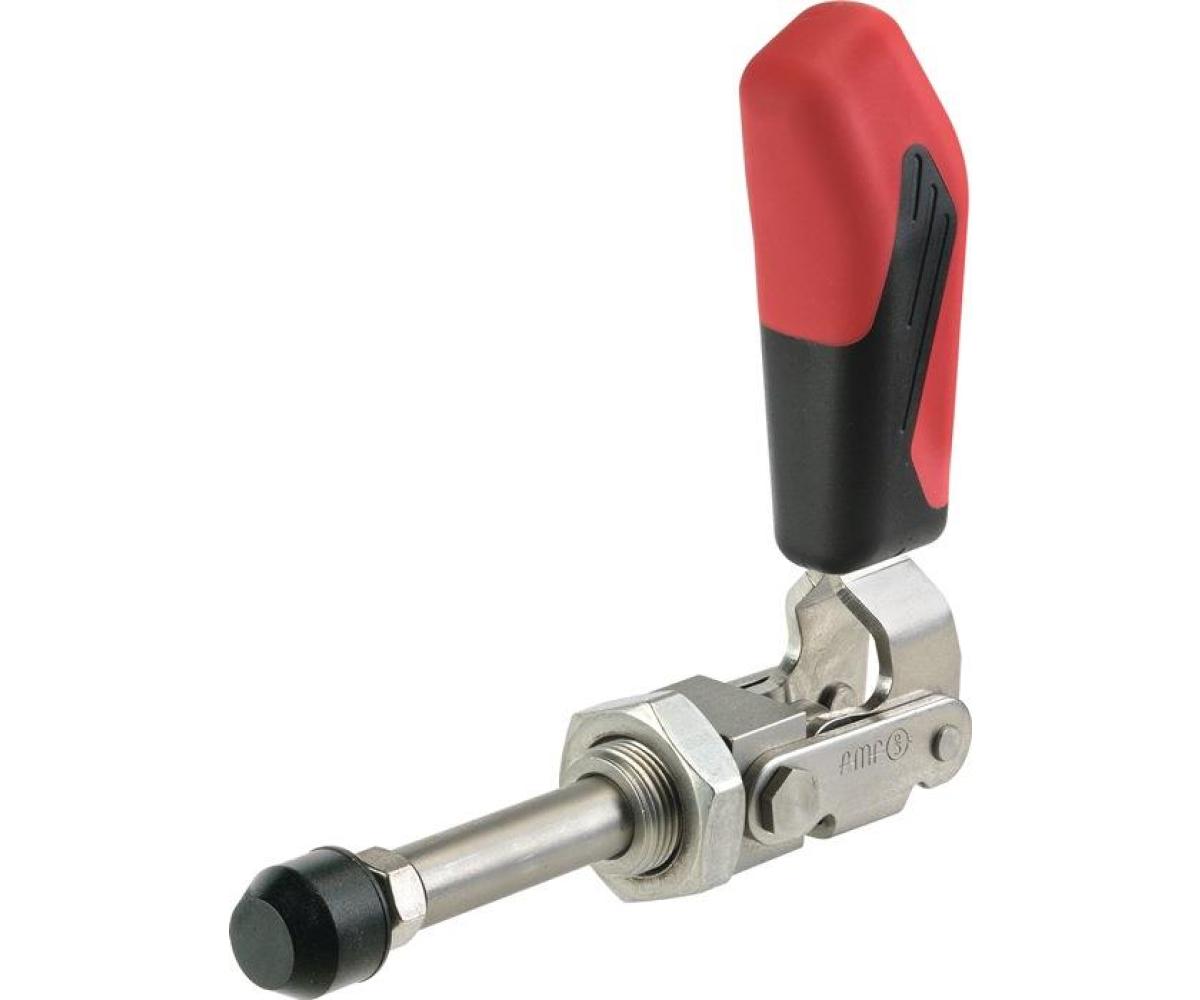

Schubstangenspanner Nr.6844NI Gr.2 kurz AMF

VA · kurze Bauform · Druck- und Zugspanner · lange Schubstangenführung mit Befestigungsgewinde und Mutter

Weitere technische Eigenschaften

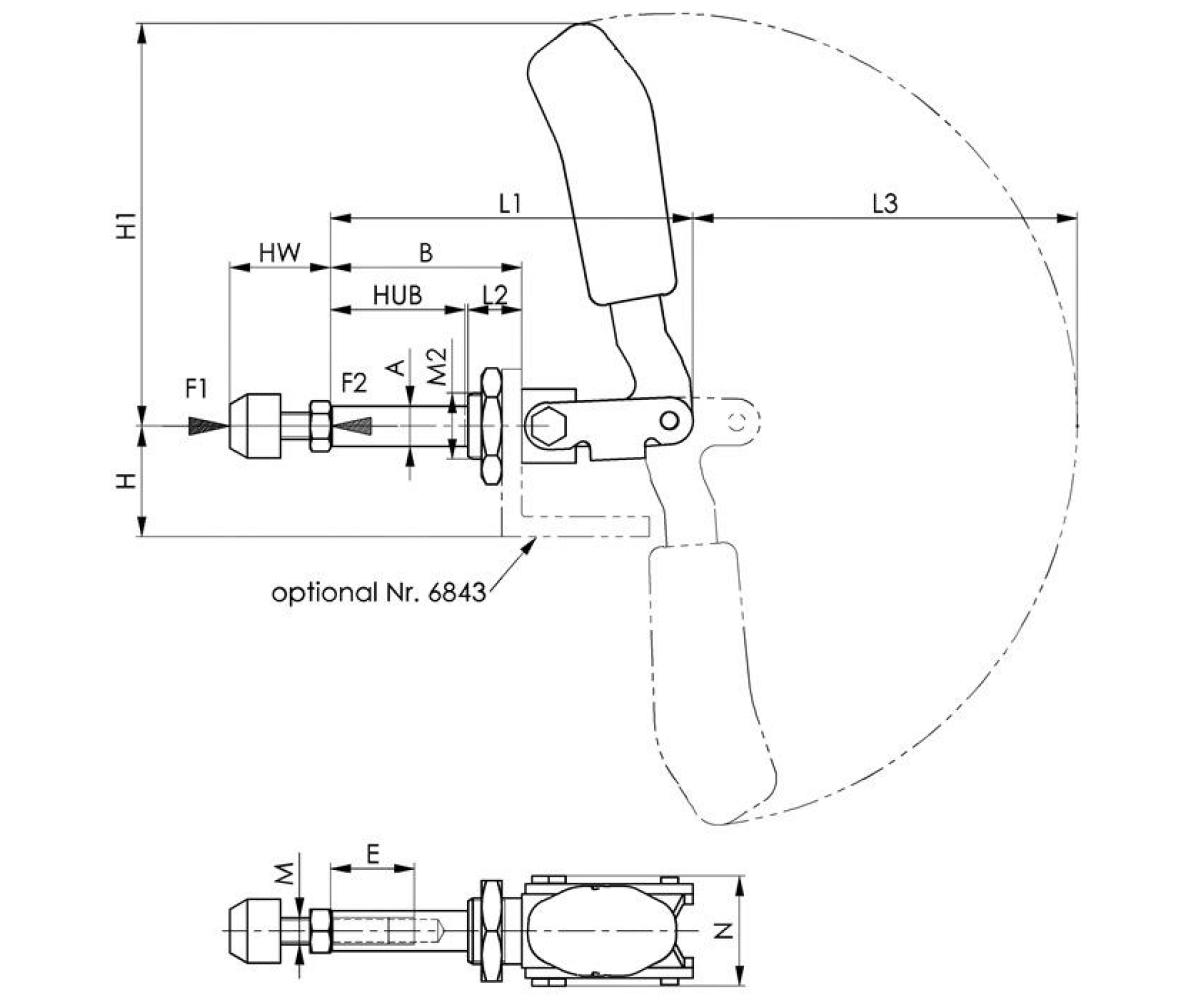

· A: 10mm · L2: 13mm · M2: M16x1,5mm · HW min.: 17mm · L1: 68,5mm · HW max.: 27mm · H1: 73mm · F1: 1kN · F2: 1kN · B: 36mm · L3: 69mm · E: 15mm · M: M6mm · H: 24mm · N: 30,5mm · Schubstangenspanner · Nr.6844NI Gr.2 kurz AMF ·
Anwendung: Der Spanner kann an Blechwänden befestigt, oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist Flanschbefestigung mittels Winkelfuß Nr. 6843NI möglich. ·

Technische Daten

Größe	2
Andrückschraube	M6 x 25
Hub	21,5
Länge gespannt	68,5 mm
Höhe gespannt	73 mm
Spannhöhe	24 mm
Haltekraft F2	1 kN
Haltekraft F1	1 kN
Bauart	kurz
Marke	AMF
