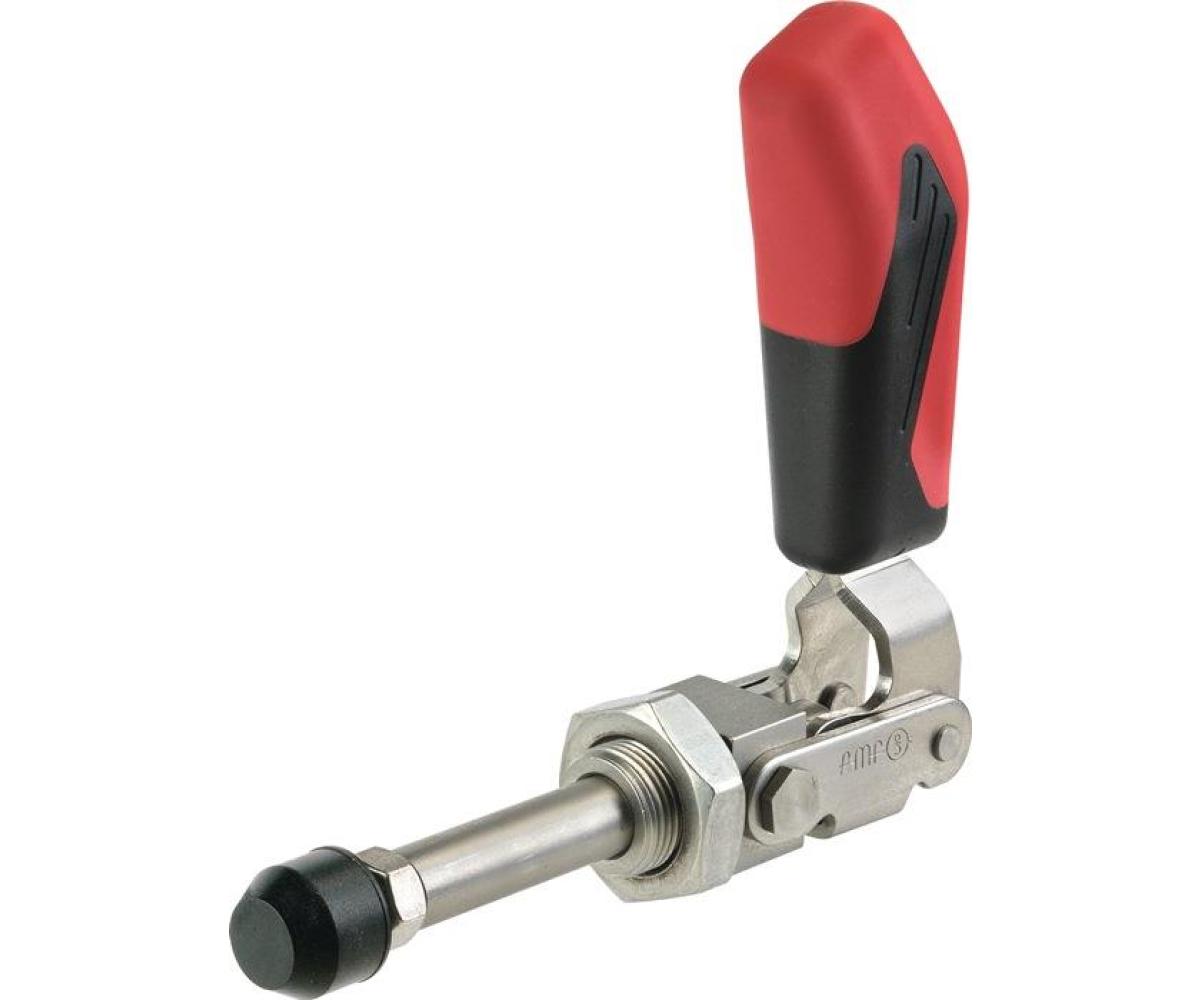

Schubstangenspanner Nr.6844NI Gr.5 kurz AMF

VA · kurze Bauform · Druck- und Zugspanner · lange Schubstangenführung mit Befestigungsgewinde und Mutter

Weitere technische Eigenschaften

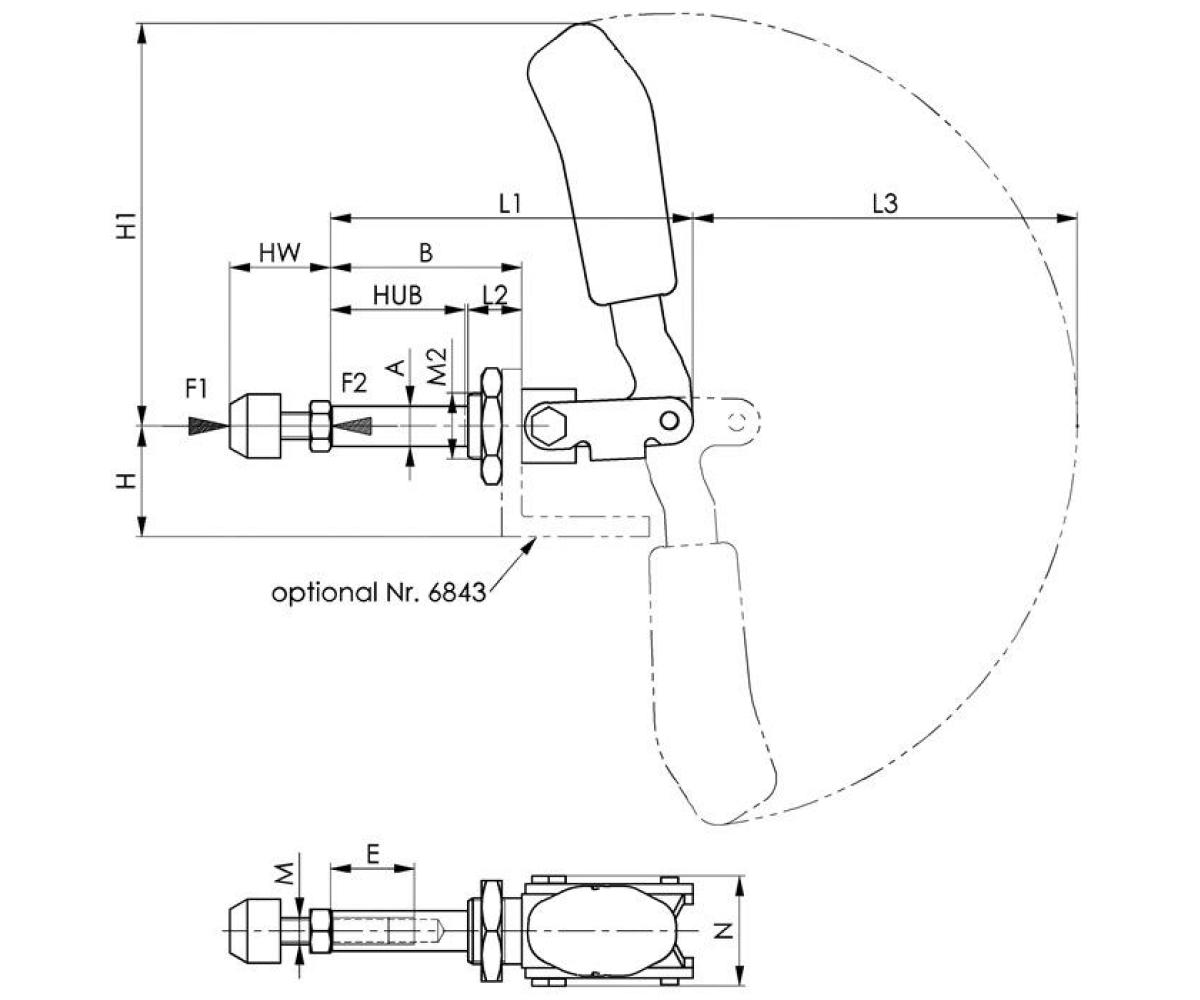

· A: 16mm · L2: 24mm · M2: M24x1,5mm · HW min.: 30mm · L1: 175mm · HW max.: 50mm · H1: 149mm · F1: 4kN · F2: 4kN · B: 92mm · L3: 139mm · E: 45mm · M: M12mm · H: 37mm · N: 49mm · Schubstangenspanner · Nr.6844NI Gr.5 kurz AMF ·
Anwendung: Der Spanner kann an Blechwänden befestigt, oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist Flanschbefestigung mittels Winkelfuß Nr. 6843NI möglich. ·

Technische Daten

Größe	5
Andrückschraube	M12 x 50
Hub	67
Länge gespannt	175 mm
Höhe gespannt	149 mm
Spannhöhe	37 mm
Haltekraft F2	4 kN
Haltekraft F1	4 kN
Bauart	kurz
Marke	AMF
