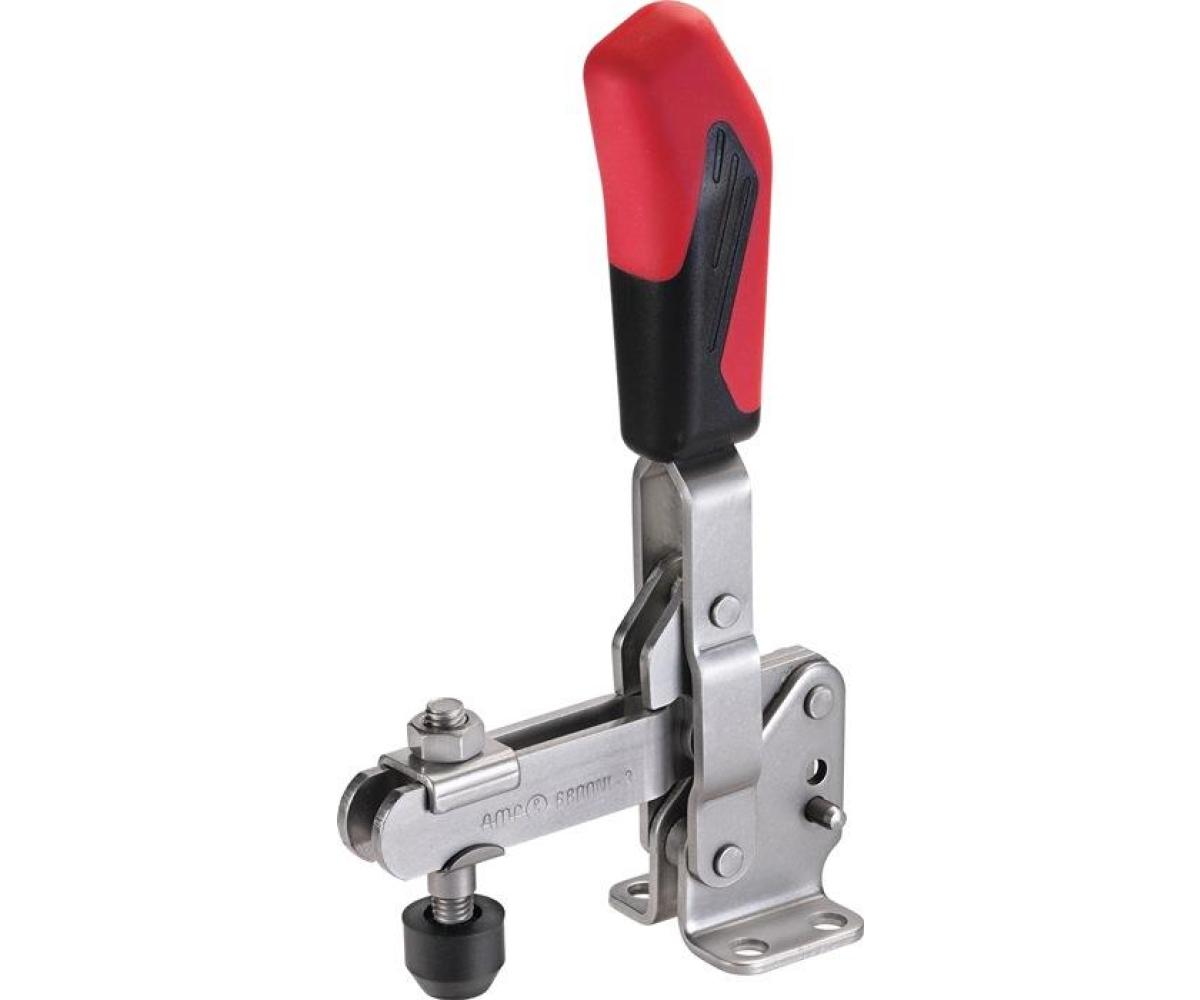

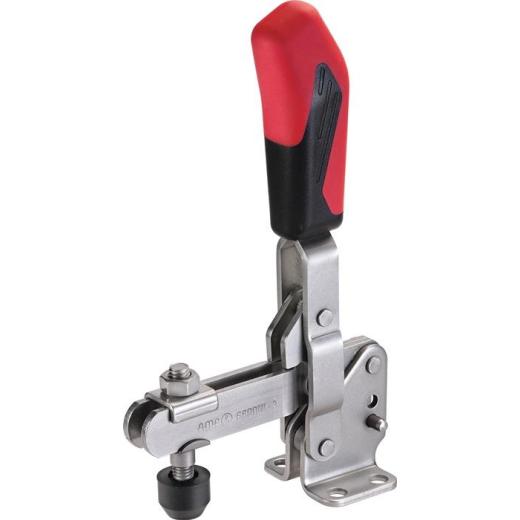

Senkrechtspanner Nr.6800NI Gr.0 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften

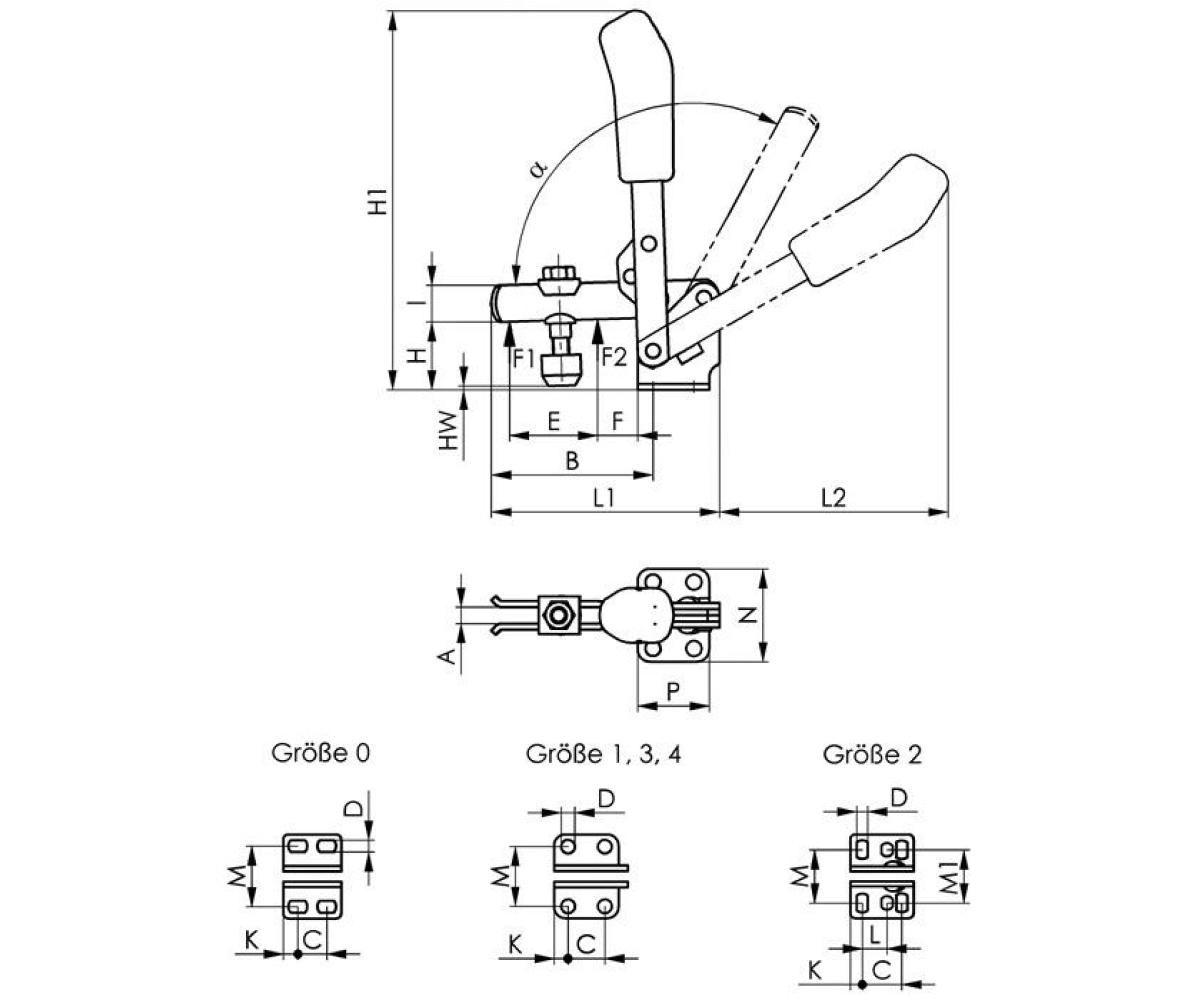

· A: 4mm · C: 8,5-13,5mm · D: 4,5mm · a: 95° · L2: 50mm · HW min.: -1,5mm · L1: 49mm · HW max.: 3,5mm · H1: 81mm · F1: 0,5kN · M1: - · Bohrungs-Ø: 4,5 mm · Material: Edelstahl · I: 8mm · F2: 0,7kN · F: 5,5mm · B: 31mm · P: 22mm · K: 4,3mm · E: 14mm · M: 23mm · H: 18mm · N: 32mm · Spannweite: 14 mm · Senkrechtspanner · Nr.6800NI Gr.0 · waagrechter Fuß AMF ·

Technische Daten

Größe	0
Andrückschraube	M4 x 25
Höhe gespannt	81 mm
Spannhöhe	18 mm
Haltekraft F2	0,7 kN
Fußgröße	32 x 22
Haltekraft F1	0,5 kN
Bauart	waagrechter Fuß
Länge geöffnet	49 x 50
Marke	AMF
